双筒正交连接支座机械结构设计

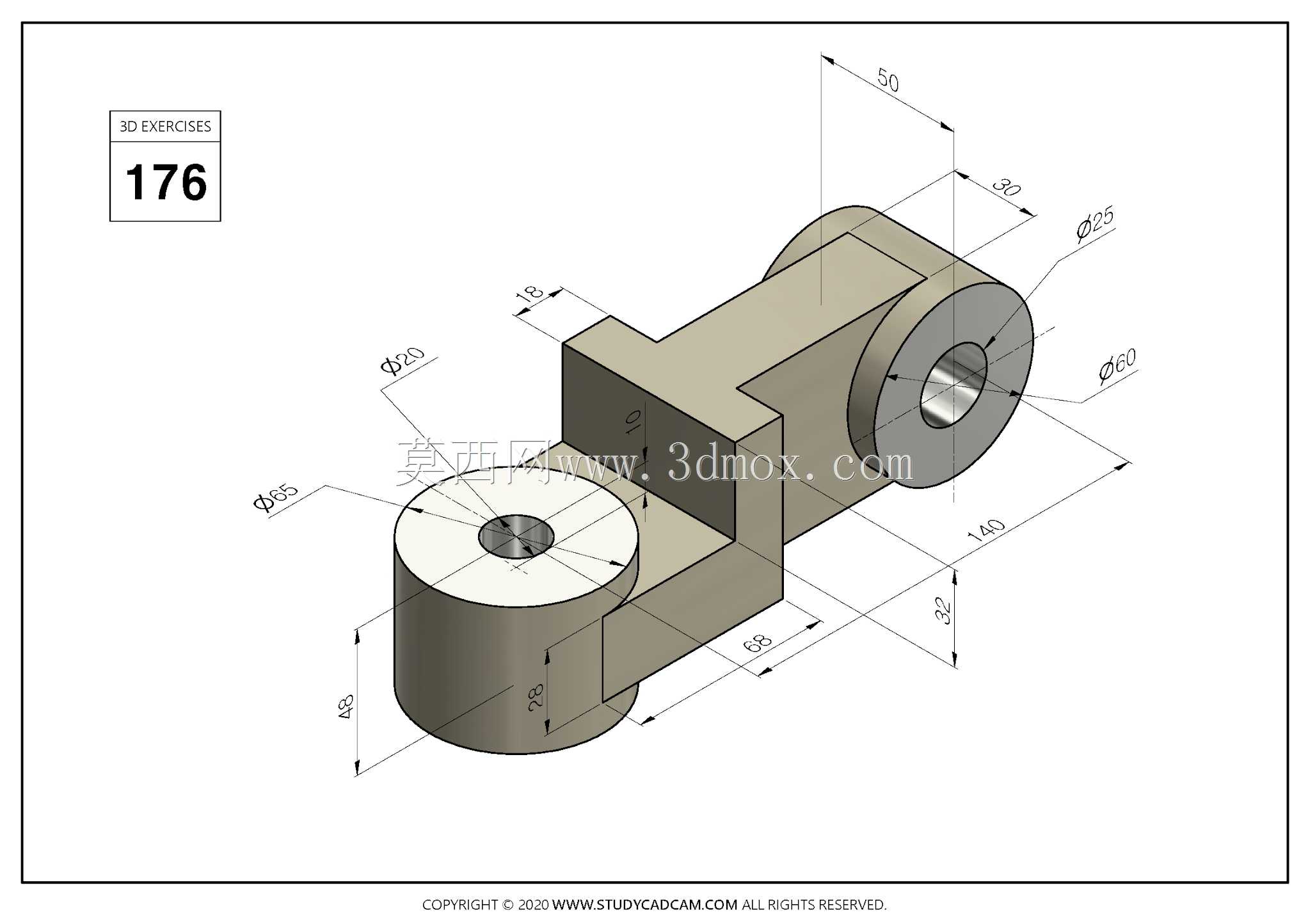

　　该零件属于典型的正交轴系连接支撑构件，整体采用两端带同轴通孔的圆柱筒搭配中间连接立板的构型，两个圆柱筒的轴线呈空间垂直交错布局，可分别为两根正交布置的轴类零件提供回转支撑与铰接定位，在工装夹具、轻工输送设备、小型连杆传动机构中常作为十字铰接节点使用，用来传递不同方向的铰接载荷，同时约束轴件的径向窜动。从实际工况适配来看，两端圆柱筒的内孔分别适配不同直径的销轴，大端外圆直径60、内孔直径25，小端外圆直径50、内孔直径15，筒身壁厚经过取值校核，既能够满足常规轻载传动下的抗挤压、抗剪切强度要求，也不会因壁厚过大造成整体重量冗余。中间连接立板并非等厚直板结构，其与两端筒身的衔接处做了贴合式的实体过渡，避免直角连接处出现应力集中，

　　在交变铰接载荷作用下可降低衔接位置开裂的风险。零件的整体安装边界清晰，总长度方向尺寸为140，大端筒身轴向长度50，小端筒身轴向长度30，立板的厚度取值18，立板与小端筒身的轴向定位尺寸为68，所有外轮廓尺寸均预留了周边配套件的装配间隙，在安装时无需额外对相邻结构做避让修改。设计过程中优先保证了两端内孔的同轴度、两孔轴线的垂直度公差，这两项形位公差直接决定了铰接轴运转时的卡滞程度与磨损速度，建模时将筒身端面与内孔的相交处做了细微倒角处理，既能够去除机加工产生的锐边，也便于销轴的装配导入。立板侧面与筒身外圆的相贯线完全贴合实际加工成型逻辑，没有出现建模层面的曲面缝隙或零厚度位置，可直接导入工程图模块生成剖切视图标注，

　　也可用于后续的有限元受力校核，模拟不同铰接载荷下立板与筒身衔接位置的应力分布。这类支撑座在实际使用中通常会在筒身内孔配套轴套，降低内孔的直接磨损，零件本身的构型没有多余的复杂曲面，常规铣削、车削工序即可完成加工，用料成本与加工难度都控制在合理区间。
