带轴座铰接支撑块的机械连接构件

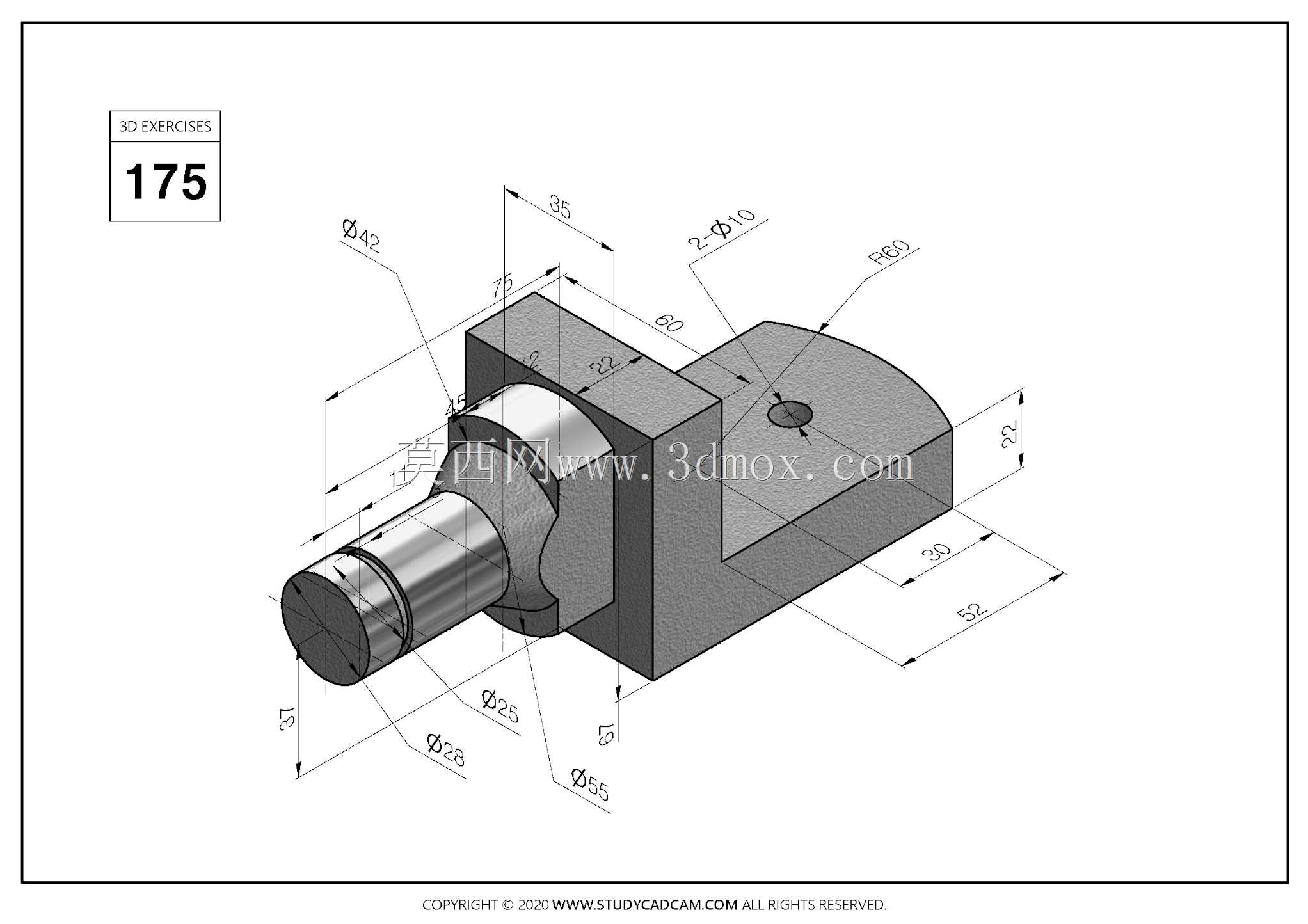

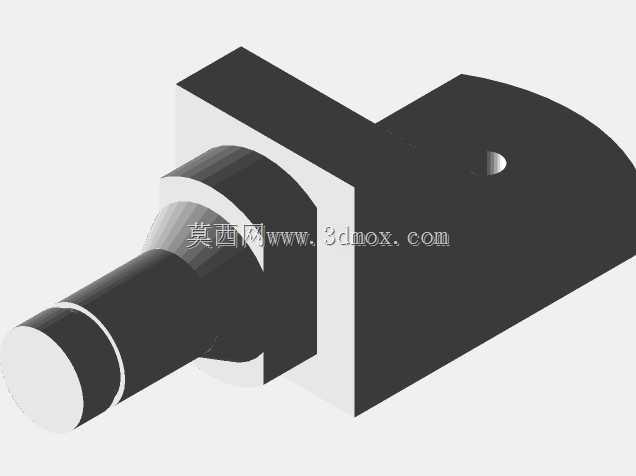

　　该构件属于典型的轴类铰接支撑类零件，在轻工自动化输送线、小型工装夹具、包装设备摆臂机构以及非标设备的连杆传动节点中十分常见。零件左侧为阶梯圆柱轴段，可直接穿入配套连杆或摆臂的轴孔，承担转动副的径向承载与定位作用；右侧为带半圆端头的块状安装基座，基座上预留两个同轴通孔，用于穿装螺栓将整个支座固定在设备机架、安装板或型材框架上。从结构功能上看，该零件将转动支撑与安装固定整合为一体，省去了额外拼接轴套与支座的装配工序，也减少了多零件配合带来的累积误差。设计阶段首先要确定左侧阶梯轴的各段直径与长度，图中可见轴段存在多级直径变化，不同轴段分别对应轴承内圈定位、连杆穿装、轴向挡圈限位等功能，轴端预留的加工余量可根据实际装配需求加工倒角或螺纹。

　　轴段与右侧基座的衔接处做了圆弧过渡，避免直角根部在交变载荷下出现应力集中，这对频繁摆动的工况尤为重要。右侧基座的轮廓并非完整矩形，末端采用半圆结构，既缩减了零件整体占用空间，也让两个安装孔的布置更紧凑，半圆轮廓与安装孔保持同心，加工时可一次装夹完成外圆与孔的铣削，降低装夹找正时间。基座上的R角与轴座衔接处的曲面过渡，同时兼顾了锻造或铣削加工的工艺性，避免出现清角困难的窄槽。实际选型时，需要先核对安装边界：基座底面为安装贴合面，其长度、宽度尺寸决定了所需的机架安装平面大小，两个安装孔的孔距是现场配做安装孔的核心参数，孔的直径决定了所用螺栓的规格；左侧伸出轴的直径与有效配合长度，要和配套摆臂的内孔宽度、轴承选型匹配，

　　轴肩高度要满足轴承内圈的定位要求，同时不能超出轴承允许的定位台阶范围。零件总高方向的尺寸决定了铰接点的中心高，在连杆机构运动学计算中，这个中心高直接影响摆杆的回转半径与运动轨迹，若中心高偏差过大，会导致连杆运动卡滞或行程不符合设计要求。从受力角度分析，该类支座通常承受径向载荷与小幅弯矩，基座与轴段结合的颈部是高应力区域，因此建模时需严格保证过渡圆角的尺寸，不能随意简化为直角；安装孔周边的实体厚度也要保证螺栓预紧后不会出现局部压溃。在三维建模过程中，可先绘制右侧基座的草图，拉伸生成基体后再绘制半圆端头与安装孔，之后创建左侧阶梯轴的回转特征，最后对所有锐边按工艺要求添加倒角与圆角。建模时需注意各尺寸的关联性，

　　比如安装孔中心到半圆端头的距离、轴段中心到基座底面的高度，都要和工程图保持一致，避免后续出工程图时出现尺寸脱节。这类零件的实物常采用45钢经铣削、车削加工后做发黑处理，有防锈需求的场合也可选用不锈钢加工，或在轴配合面淬火提升耐磨性。
