双立板铰接支撑固定支座结构

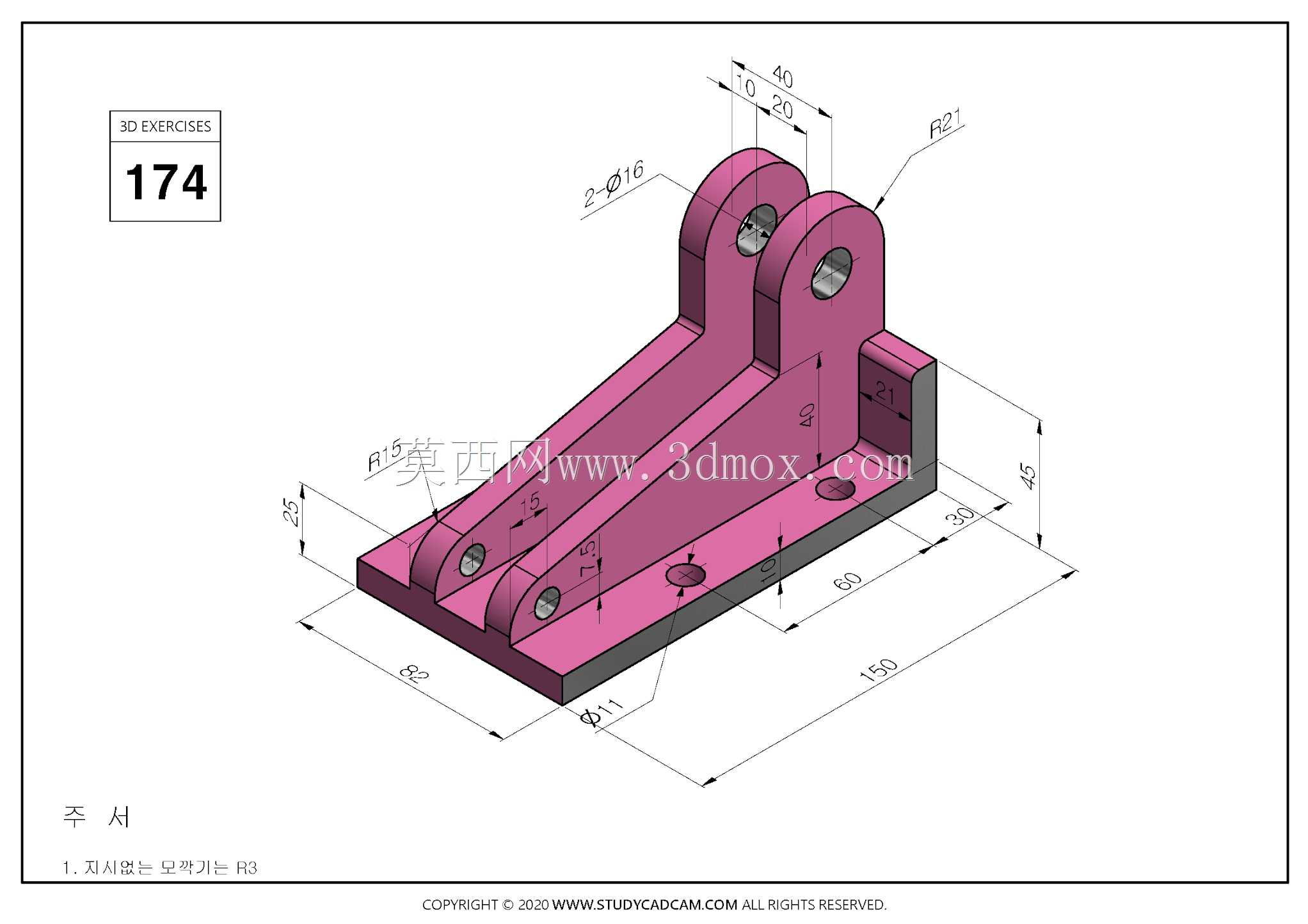

　　该铰接支座属于设备中常见的承力连接构件，主要用于需要销轴回转或连杆摆动的工位，在输送线翻转机构、工装夹具定位端、小型气动摆臂、料仓启闭结构以及轻型举升装置中都能见到同类结构。它的核心作用是把上方摆动件的载荷稳定传递到下方安装基面，同时通过同轴孔约束销轴的径向位置，保证转动副长期运行不发生明显偏摆。底座采用矩形平板布局，底面为完整安装贴合面，可直接落在型材台面、焊接机架面板或设备底板上，四个沉头安装孔分布在底座四角区域，安装时紧固件沉入板面以下，不会与上方肋板、立板发生空间干涉，也避免突出螺帽刮擦周边运动部件。底座总长150、总宽80，整体高度方向由底板厚度、立板高度和端部圆角共同确定，其中底板上还预留了两个定位销孔，

　　现场装配时可先通过销孔完成初定位，再锁紧安装螺钉，能有效降低单件装配的找正时间。上方两块平行立板是主要承力部位，板厚20，两板外侧间距40，顶端加工R21圆弧过渡，既消除尖角应力集中，也为销轴端部挡圈或润滑结构留出操作空间。立板上同轴加工Φ16通孔，用于穿装销轴，孔位中心高度结合底座尺寸确定，可保证配套摆臂在设定角度范围内转动时，下端不与底板表面发生磕碰。立板与底板之间没有采用单纯垂直拼接，而是沿长度方向设置斜向加强肋，肋板从底板中前部一直延伸到立板后侧，形成三角形承力截面。这种处理能显著改善立板受侧向弯矩时的根部应力状态，相比无肋板的直立双耳结构，在同等板厚条件下可减小焊接或加工后的变形趋势，

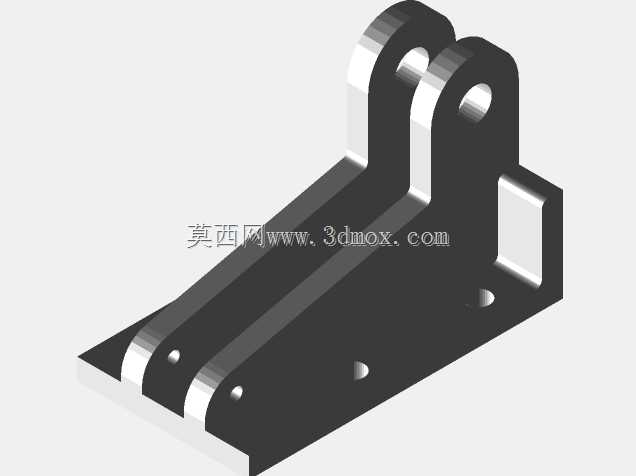

　　也能降低支座在反复载荷下出现根部开裂的风险。从建模角度看，该零件适合先绘制底座轮廓并切除安装孔，再同步建立两块立板和中间斜肋，最后统一处理孔位、圆角与沉孔。尺寸标注需要重点控制双耳孔的同轴度、立板相对底面的垂直度，以及安装孔到铰接孔中心的位置关系。若用于实际加工，铸件毛坯应注意肋板与立板交接处的过渡圆角，机加工件则可通过板料切割后拼焊完成，但焊后需对底面和铰接孔进行二次加工，以恢复安装平面度与孔位精度。端部后侧的小立边可作为轴向限位或传感器触发支架的附着面，使支座不仅承担机械连接功能，也能为周边检测元件提供安装依托。整体结构没有复杂曲面，工艺路线清晰，适合作为通用铰接支撑模块纳入企业标准件库，设计人员只需根据载荷大小调整立板厚度、孔直径和底板长宽，即可快速衍生出不同规格的同系列支座。
