双立板带孔铰接支座三维结构

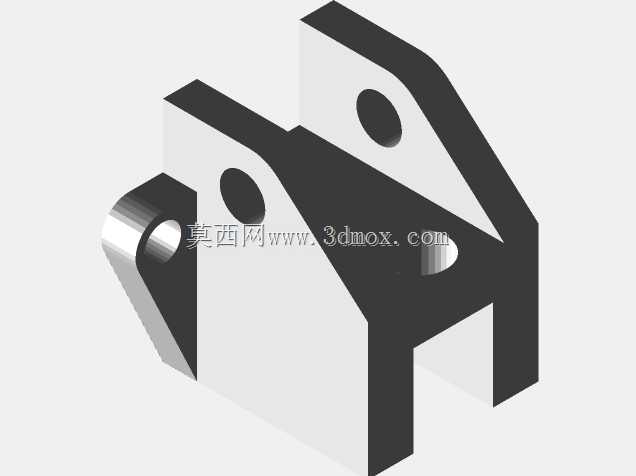

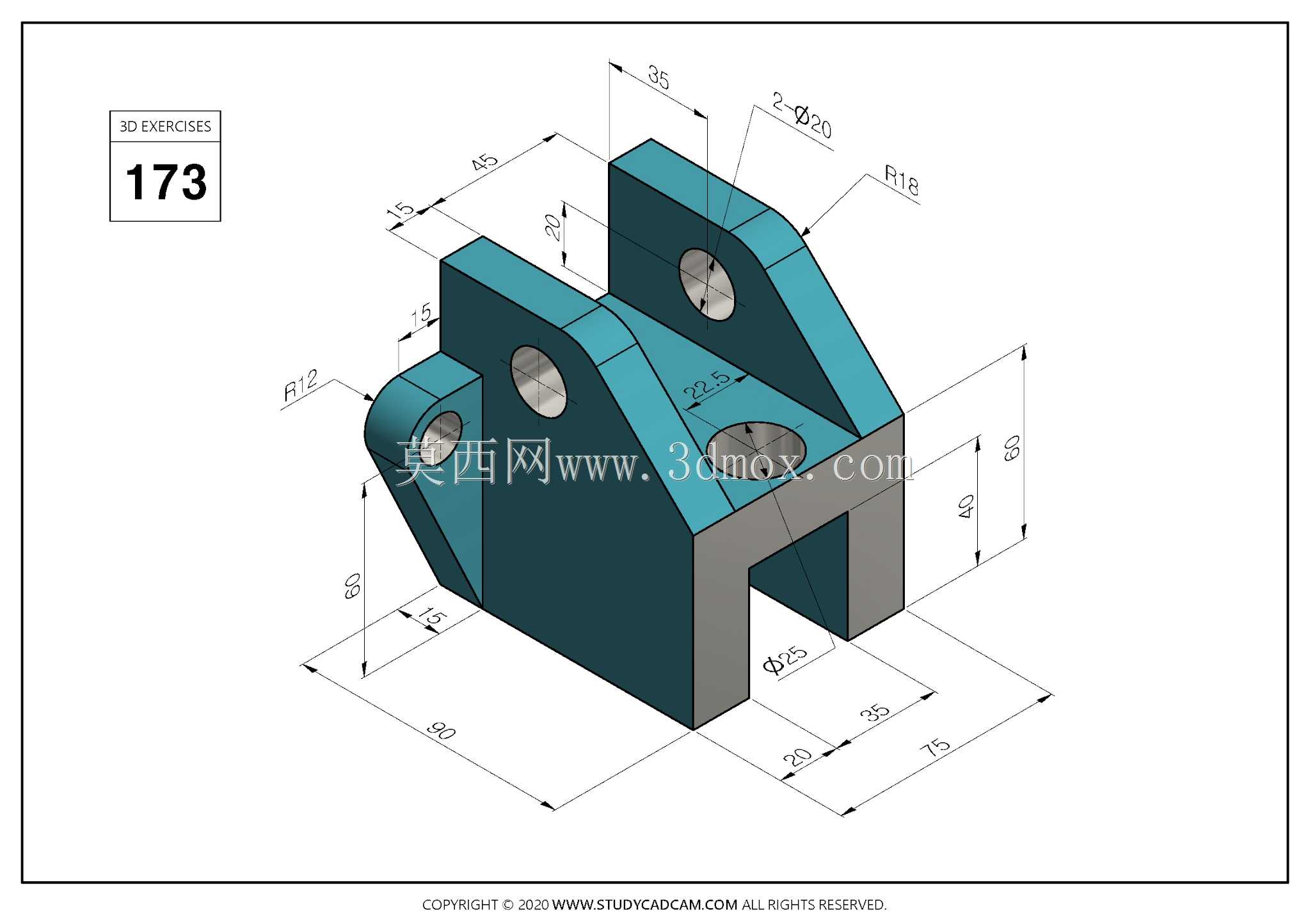

　　该支座属于典型的中小型铰接支撑件，常用于工装夹具、输送线张紧机构、连杆摆臂支撑点以及轻型设备的转动连接位置。零件下部为矩形实体基座，中部开出U形避让槽，上部形成两块平行立板，立板顶端加工同轴孔，用于穿入销轴或螺栓，实现与被连接件的回转配合。基座顶面还设有一个垂直孔，可作为定位销孔、油孔或紧固件安装孔使用。从结构受力看，两块立板共同承担铰接点的径向载荷，下部实体区域保证安装刚性，U形槽既为配对件留出摆动空间，也减轻了不必要的材料堆积。立板外侧与基座之间采用斜面过渡，并在转角处设置R12、R18等圆弧，能够降低应力集中，避免受冲击或反复摆动时在根部产生裂纹。外形控制尺寸包括总长80、总宽75、总高60，立板孔中心距基准面的高度为45，

　　两孔直径为20，基座顶面孔直径为25。U形槽宽20，槽口距前端面35，槽深方向留有40的实体高度，这些边界直接决定配对耳板厚度、销轴长度以及安装面的布置范围。建模时应先确定底面安装基准和左右对称面，再拉伸下部基座与上部立板，随后切除中部U形槽。斜向加强面可通过拉伸或拔模方式形成，圆角应放在实体基本完成后添加，以免影响草图约束和孔位定位。三个孔均应保证轴线与对应安装面垂直，其中双立板孔需要重点控制同轴度，否则销轴装配后会出现卡滞或局部磨损。零件适合采用铣削方式加工，底面作为主要定位基准，一次装夹中完成顶面、侧面及孔系加工可提高位置精度。若用于频繁摆动场合，立板孔内可增设衬套，基座孔则可根据功能改为螺纹孔或沉孔。整体结构没有复杂曲面，建模难点在于尺寸链协调：孔高、槽宽、外轮廓和圆角必须同时满足装配间隙与强度要求，任何一个立板厚度或槽口位置偏差，都会影响铰接件的实际摆角和安装稳定性。
