带斜向支臂的L型铰接支座零件

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652123
  • 带斜向支臂的L型铰接支座零件
  • 带斜向支臂的L型铰接支座零件

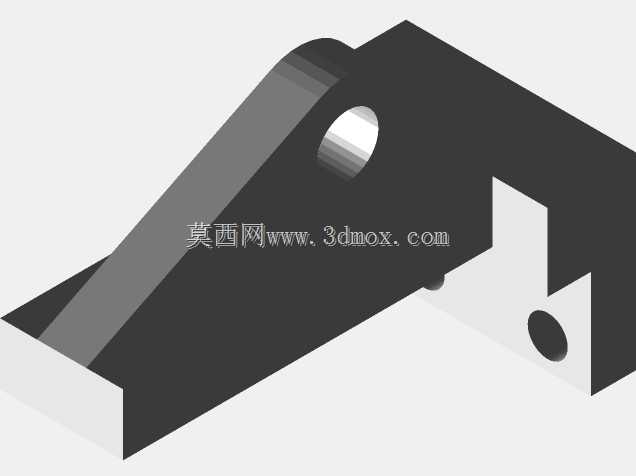

  该零件属于小型设备里常用的铰接支撑构件,整体呈L型布局,底部为平直安装基面,上方延伸出带圆弧过渡的斜向支臂,支臂顶端加工有同轴通孔,可穿入销轴完成与摆杆、连杆类活动部件的铰接配合。从实际工况来看,这类构件常出现在轻载传动机构、工装夹具的摆压单元、小型自动化设备的连杆联动结构中,既承担固定端的定位支撑作用,又通过顶端孔位为活动件提供回转支点,同时底部基体可避让相邻传动件,压缩机构整体占用空间。

  设计上优先保证铰接孔与安装基面的位置精度:支臂与底部基体之间采用R20圆弧过渡,避免直角连接处出现应力集中,在往复摆动载荷下能降低开裂风险;底部立板上设置了2个Ø13的安装孔,孔位沿长度方向留出足够的扳手操作空间,可直接通过螺栓将构件锁附在设备基板或型材立面上。斜向支臂的倾斜角度经过匹配,能让铰接点的受力方向尽量沿支臂轴向传递,减少不必要的弯曲力矩,适合轻载、高频次小角度摆动的使用场景。

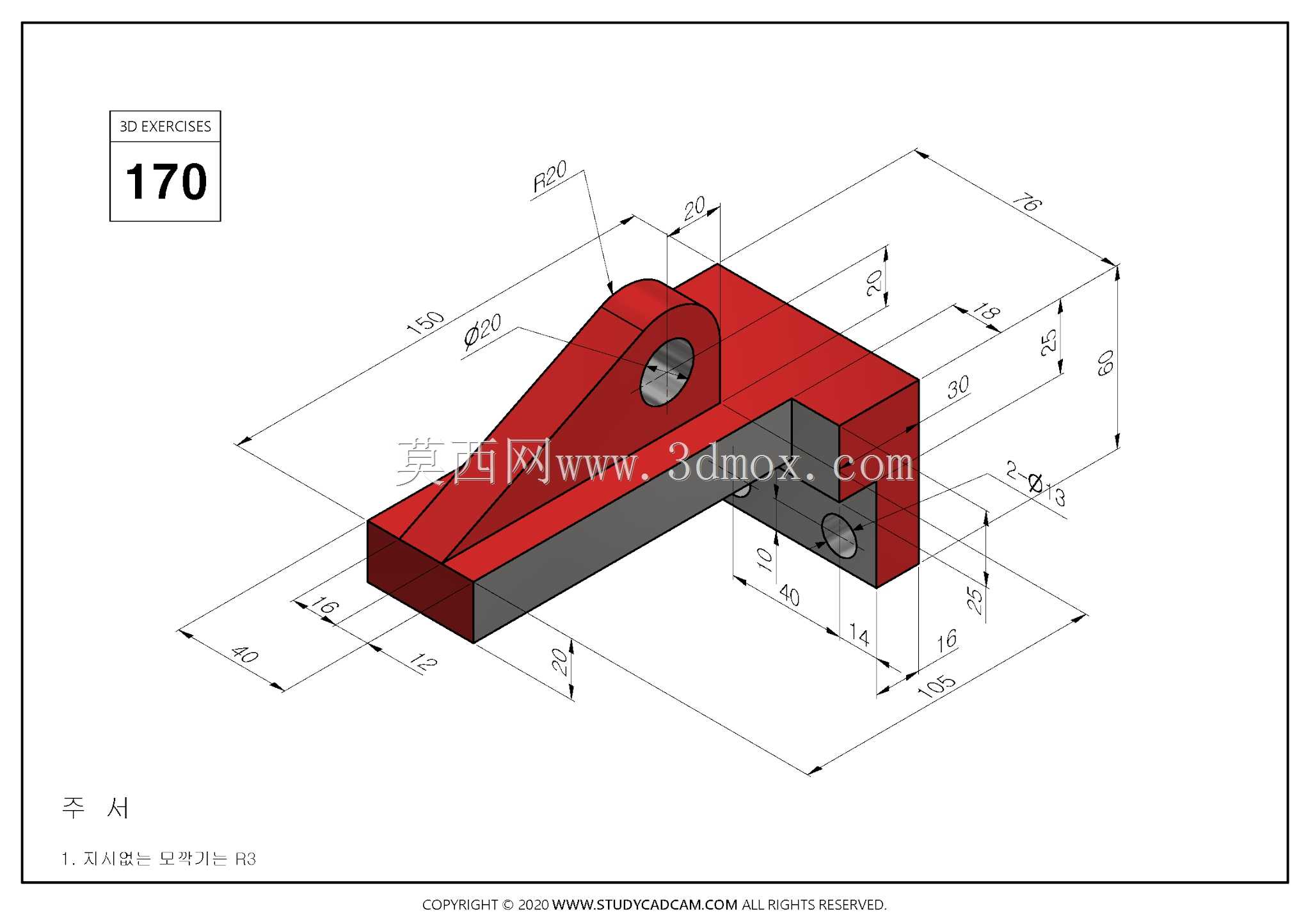

  从尺寸边界判断,零件总长105、总宽40、总高60,底部基座厚度20,顶端铰接孔直径为Ø20,孔中心距底部安装面的高度可直接适配常规小型连杆的回转行程需求。建模时需先绘制L型基体的拉伸轮廓,再追加斜向支臂的凸台,完成两处孔位的切除后对锐边做倒圆处理;加工阶段可先铣削六面基准,再以底面和侧面定位完成钻孔,圆弧过渡面可通过数控铣一次成型,后续仅需去除孔口毛刺即可满足装配要求。构件没有复杂曲面,整体工艺性较好,普通立式加工中心即可完成全工序加工,适合小批量设备配套生产。
