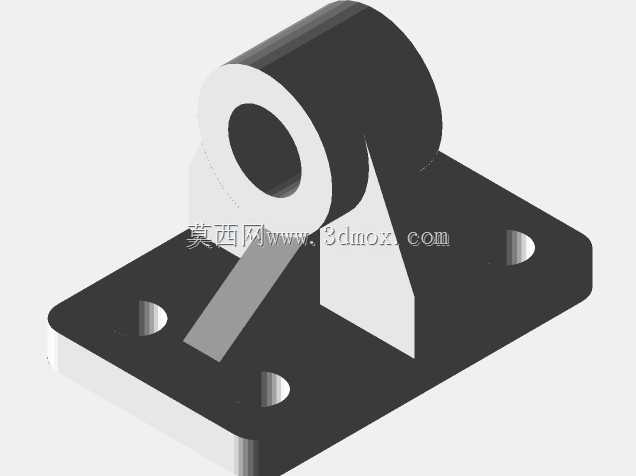

带肋卧式轴承支座三维结构

　　该零件属于典型的小型卧式轴承支撑座，主要用于在轻载传动、输送辊道、实验台架、工装夹具以及教学训练设备中承托旋转轴。其上部圆筒提供同轴安装空间，下部底板负责与机架平面连接，两侧三角肋板将圆筒载荷传递至底板，使整体在承受径向力和少量倾覆力矩时保持较好的刚性。

　　从实际使用场景看，这类支座常布置在设备侧板、型材框架或焊接机架上，轴穿过圆筒后由轴承、衬套或轴套定位。底板上的四个通孔允许采用螺栓从上方或下方进行固定，孔位分布兼顾长边和短边方向的约束，能够减少轴系运转时支座产生滑移。圆筒轴线相对底板保持确定高度，这一高度直接决定传动轴中心高，因此在整机布局时需要与联轴器、带轮、链轮或辊筒的中心线匹配。

　　结构设计上，底板采用带圆角的矩形板，四角区域设置安装孔，孔周局部实体加厚，避免螺栓预紧时在薄壁处产生应力集中。底板边缘的圆角过渡有利于铸造或加工时减少尖角，也能降低热处理、焊接机架振动工况下的裂纹风险。圆筒外圆与内孔形成同轴回转体，内孔可作为轴承外圈定位面，也可在简化机构中直接配作自润滑衬套。圆筒下方并非采用孤立立柱，而是通过中间立壁和两侧斜肋与底板连成封闭传力路径，这种布置比单块直板支撑更能抵抗垂直于轴线方向的弯曲。

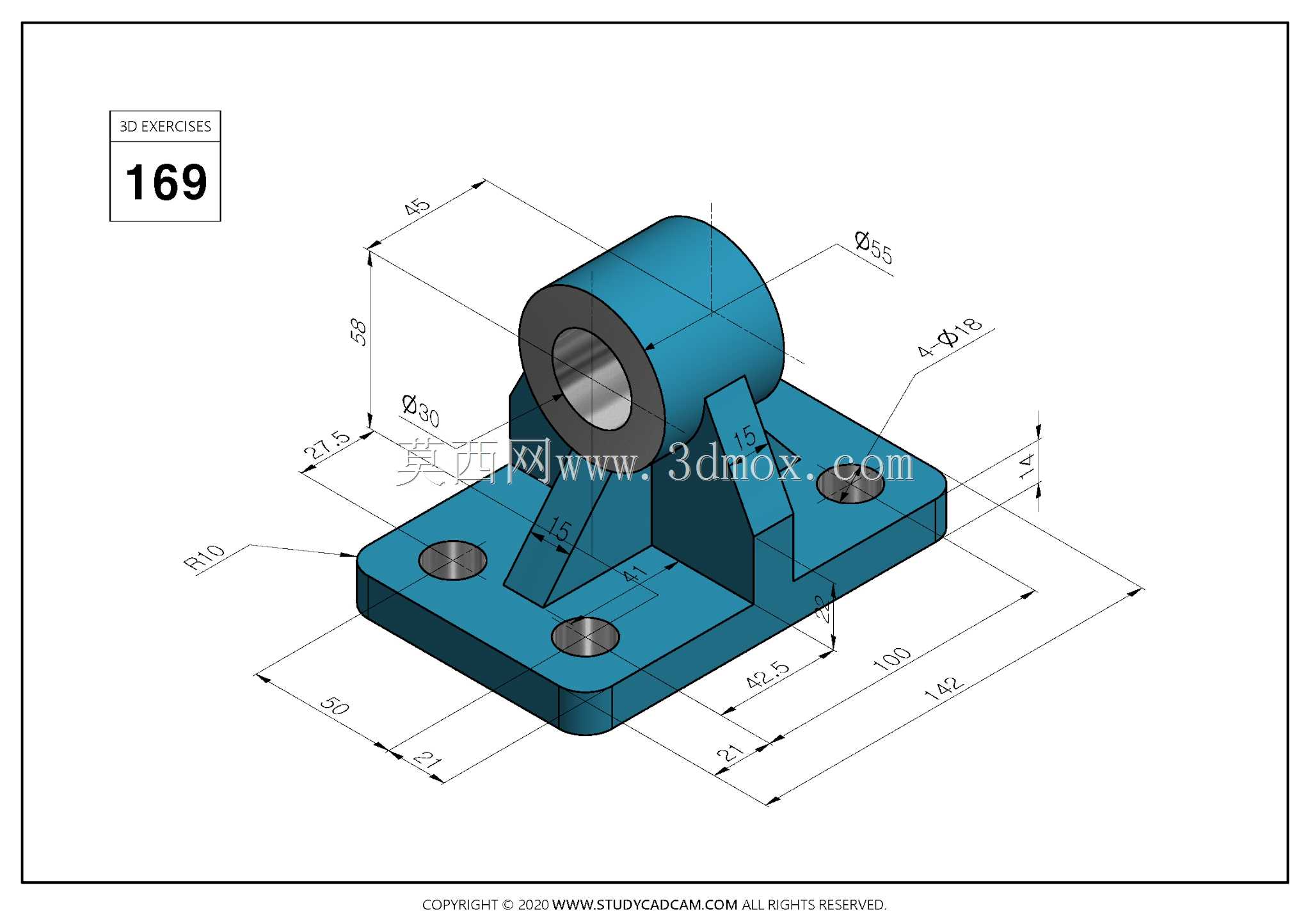

　　尺寸边界方面，模型总长约142，总宽约50，底板上方圆筒轴线高度约58。圆筒外径为55，内孔直径为30，属于小规格轴系常用范围。底板厚度方向标注为14，安装孔为4个直径16的通孔；孔中心在长度方向形成100和42.5等定位关系，在宽度方向保留对称边距。圆筒端部、肋板与底板交汇处均设置过渡圆角，图中R10等圆角信息提示建模时不能简单使用尖锐布尔合并，而应按工艺圆角处理，以反映真实零件的成型和受力特征。

　　三维建模时可先建立底板草图，拉伸形成基础板件，再在底板上表面绘制圆筒轴线并生成同轴圆柱实体。肋板适合通过草图轮廓拉伸或加强筋命令完成，关键在于肋板侧面要同时贴合圆筒外圆、立壁和底板上表面，相交区域需保证连续。安装孔应在底板实体完成后按孔位坐标统一切除，孔边与板边距离需检查，防止壁厚过小。圆筒内孔与外圆应保持同轴关系，端面可根据装配需要保留加工余量或直接按成品尺寸建模。

　　从装配校核角度，底板底面是主要安装基准，圆筒内孔轴线是工作基准，两者之间的平行度和高度尺寸会影响轴系运转。若用于高速旋转设备，还需结合轴承宽度、挡圈位置、润滑方式和端盖固定方式进一步细化；若用于低速工装，则可将内孔作为衬套压装孔，并在底板上增加定位销孔。当前结构已经完整表达了支座的主体外形、安装孔系、加强肋和主要装配边界，能够用于机构干涉检查、机架布局、工程图导出以及铸造或机加工工艺讨论。

　　在维护和选型层面，该类支座的优势在于结构紧凑、加工面少、安装直观，底板孔系便于拆装；圆筒与肋板一体成型后，侧向刚度明显优于简单弯折支架。设计人员在套用类似结构时，应重点核对轴径、中心高、螺栓孔距、底板厚度以及肋板高度，而不是仅按外观缩放。因为载荷增大时，圆筒内孔接触应力、底板螺栓拉压交替和肋板根部焊缝或铸造圆角都会成为影响寿命的关键部位。
