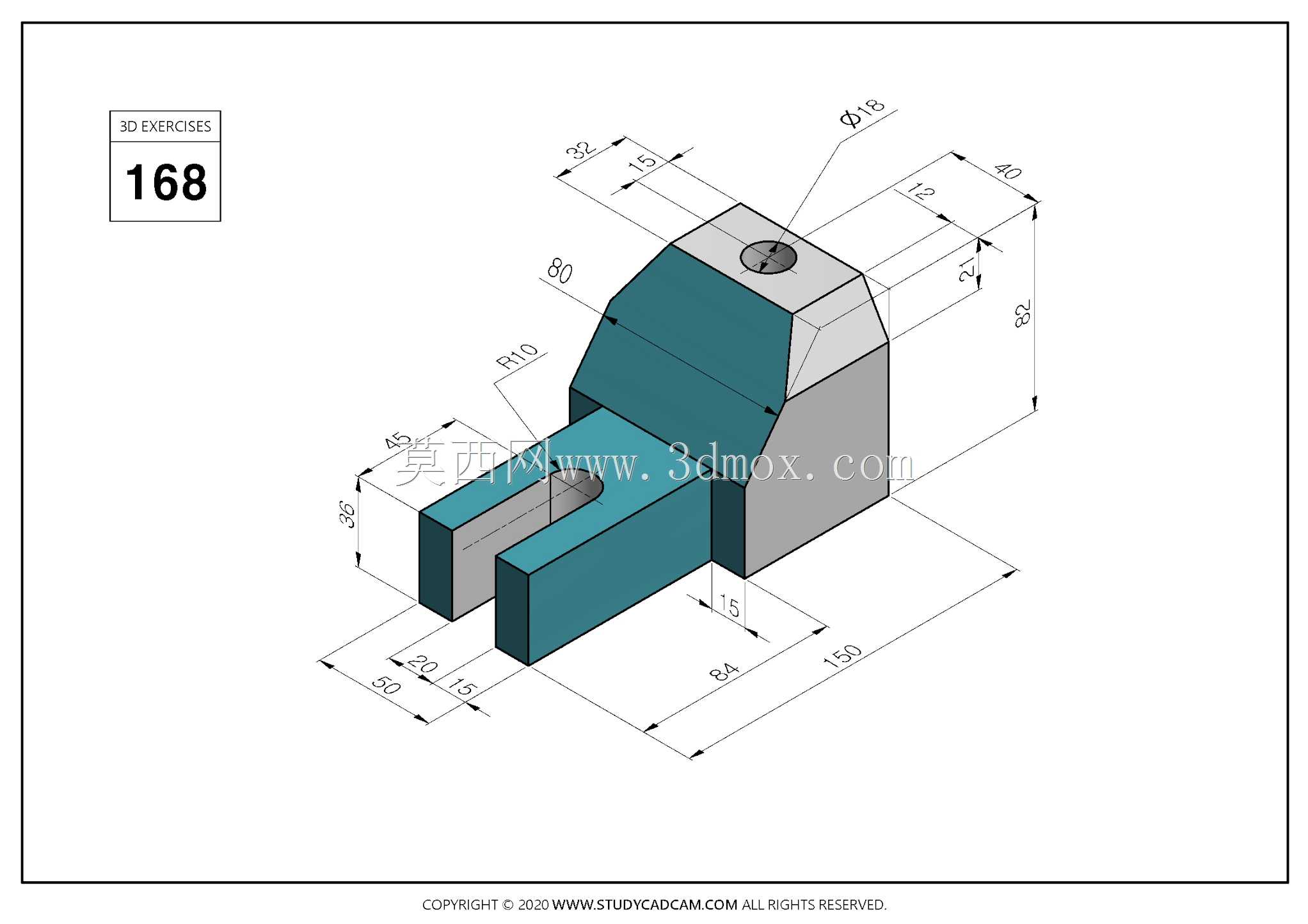

该支座零件在工装夹具与小型设备台架中承担侧向定位与承载功能,前端叉形开口可直接卡入导轨或配作定位销,中部R10圆弧过渡用于降低应力集中,顶部φ6孔可通入润滑油或安装紧定螺钉,对下方滑动面进行微量润滑与轴向锁止。整体轮廓在长宽高方向的包络尺寸约为150×80×58,底部安装面预留15与20两组间距,可适配常见T型槽台板或型材框架;前端槽宽15、槽深方向留36的插入深度,能够容纳厚度14以内的连接板,装配时无需额外扩孔即可完成初定位。
建模时优先以底面为装配基准建立草图,先拉伸84长度的主体块,再对上部两侧按12与21的斜度切除,形成顶部40×32的小平面;R10圆弧需与竖直侧壁保持相切,避免数控铣削时在拐角处留下刀具残痕。顶部φ6孔采用贯穿至斜槽底面的设计,孔口倒角后可防止油液在表面积聚,也能在拧入紧定螺钉时引导对中。前端叉部的20×15槽口建议使用键槽铣刀分层加工,两侧面平行度控制在0.02以内,以保证与被连接件的配合间隙均匀。
从使用场景看,这类支座常出现在手动滑台、焊接夹具和检测工装的侧向挡停位置,零件承受的主要是剪切与局部压应力,因此材料多选45钢并调质处理,重要配合面磨削后可达Ra0.8。若用于自动化产线的频繁启停工位,可在R10过渡区追加喷丸强化,减少微裂纹萌生;若用于轻载木工或包装设备,也可改用铝合金6061-T6以降低自重,但需将槽口壁厚适当加厚,补偿弹性模量下降带来的变形。
结构上刻意将安装孔与受力面错开,螺栓预紧力不会直接作用在薄壁叉部,长期运行后不易出现张口变形;底部150的总长让两支点跨距充足,在受到侧向冲击时仍能保持稳定。斜向导油槽与顶部油孔贯通,维护时可用油枪直接加注,不必拆卸支座,这对处于设备内部、操作空间狭窄的工位尤为实用。
