带轴叉型铰接支座结构设计方案

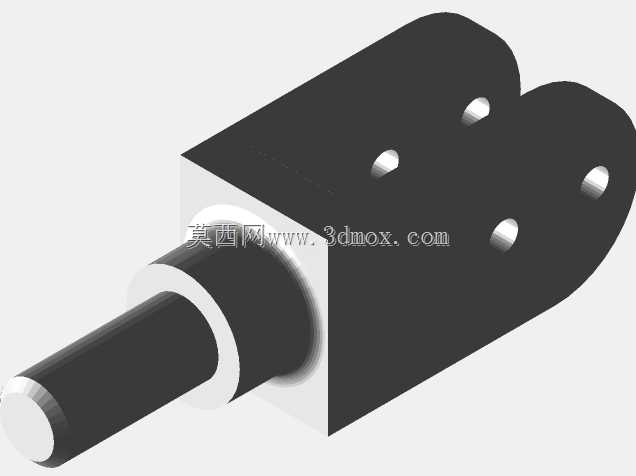

　　在各类工装夹具、轻载传动机构以及小型自动化设备的铰接点位中，这类带伸出轴的叉型支座是十分常见的连接构件，它既承担着相邻部件之间的枢轴转动功能，也可作为定位支撑座使用，适配需要小角度往复摆动或者周向旋转传递扭矩的工位。从结构布局来看，主体采用U型叉体加单侧伸出轴的一体化构型，叉体部分的两个平行耳板预留了同轴安装孔，可穿装销轴对接外部连杆、摆臂类零件，伸出轴段则用于插入配套轴承座或者安装孔内，完成整个支座的固定与回转支撑。

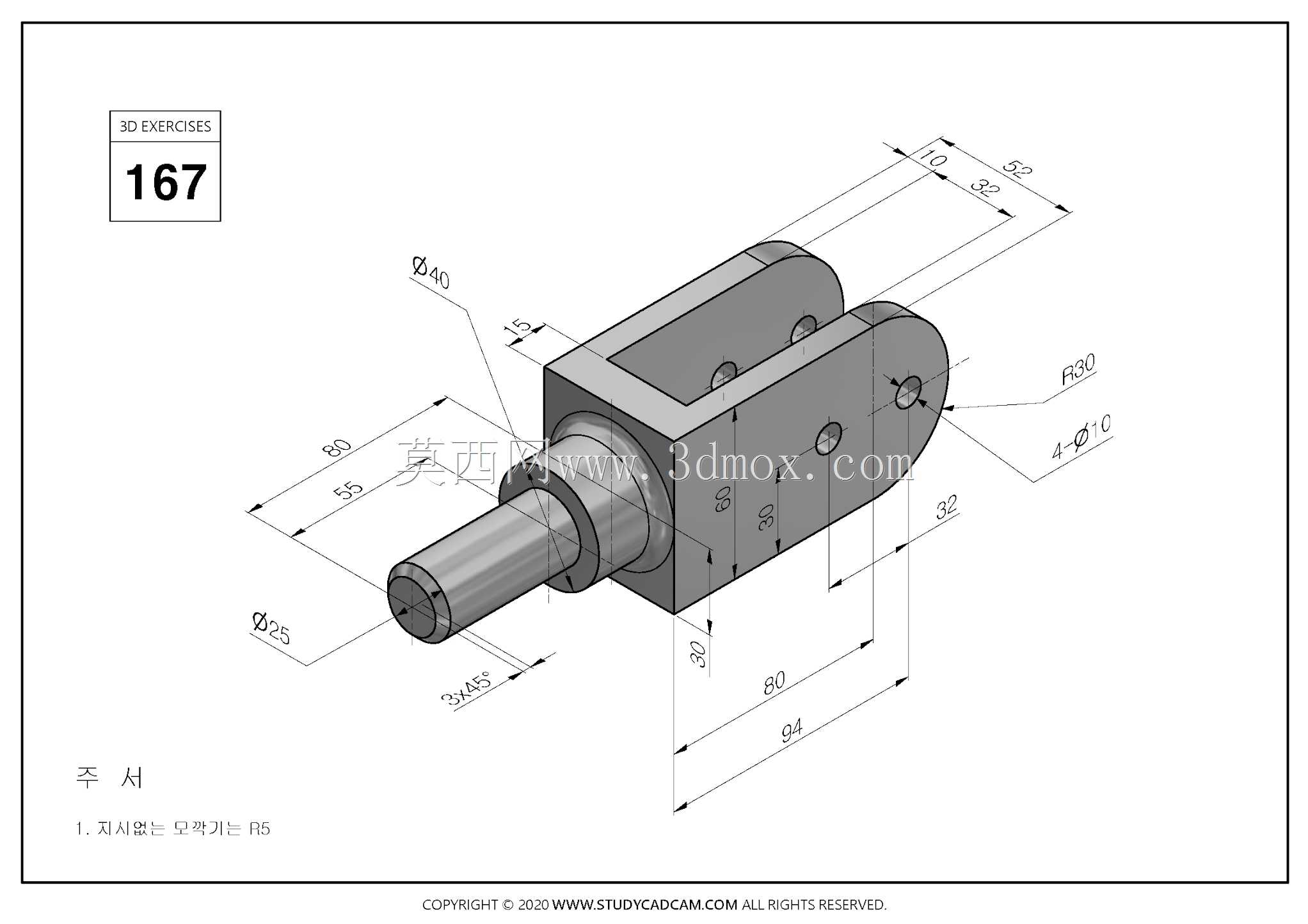

　　尺寸设计上充分兼顾了安装空间与受力需求，伸出轴段直径为25，轴根处做了直径40的轴肩定位结构，轴肩端面可贴合安装基面实现轴向限位，避免支座工作时出现轴向窜动；叉体总长度方向尺寸为94，耳板外侧总宽50，耳板上的安装孔中心距叉体根部端面为80，四个直径10的安装孔分布在叉体安装面上，可通过螺栓将叉体部分与相邻构件锁紧，孔位排布避开了应力集中的棱边区域。叉体端部的R30圆弧过渡，既消除了铣削加工后的锐边，也降低了耳板受侧向载荷时的应力集中系数，3处R5的圆角则分布在轴肩与叉体衔接的拐角位置，进一步提升构件的抗疲劳性能。

　　建模过程中需要重点保证两处形位公差要求，一是伸出轴与叉体耳板安装孔的轴线平行度，二是两侧耳板安装孔的同轴度，这两项精度直接决定后续铰接转动是否顺畅，若偏差过大，会出现销轴卡滞、摆动阻力不均甚至局部磨损加剧的问题。实际选型应用时，可根据负载大小调整叉体厚度与轴径规格，轻载场景下采用铝合金加工可降低整体重量，重载工况则选用45号钢调质处理，配合轴段表面淬火提升耐磨性能。这类支座的安装边界清晰，轴向方向依靠轴肩定位，径向通过安装孔锁紧固定，不需要额外设计复杂的限位结构，在小型输送线的摆轮机构、工装夹具的翻转压臂以及检测设备的探头摆动架中都能适配，既可以单独作为铰接支点使用，也能和直线轴承、导向轴配合组成简易的回转导向组件。
