多孔定位安装支座机械结构设计

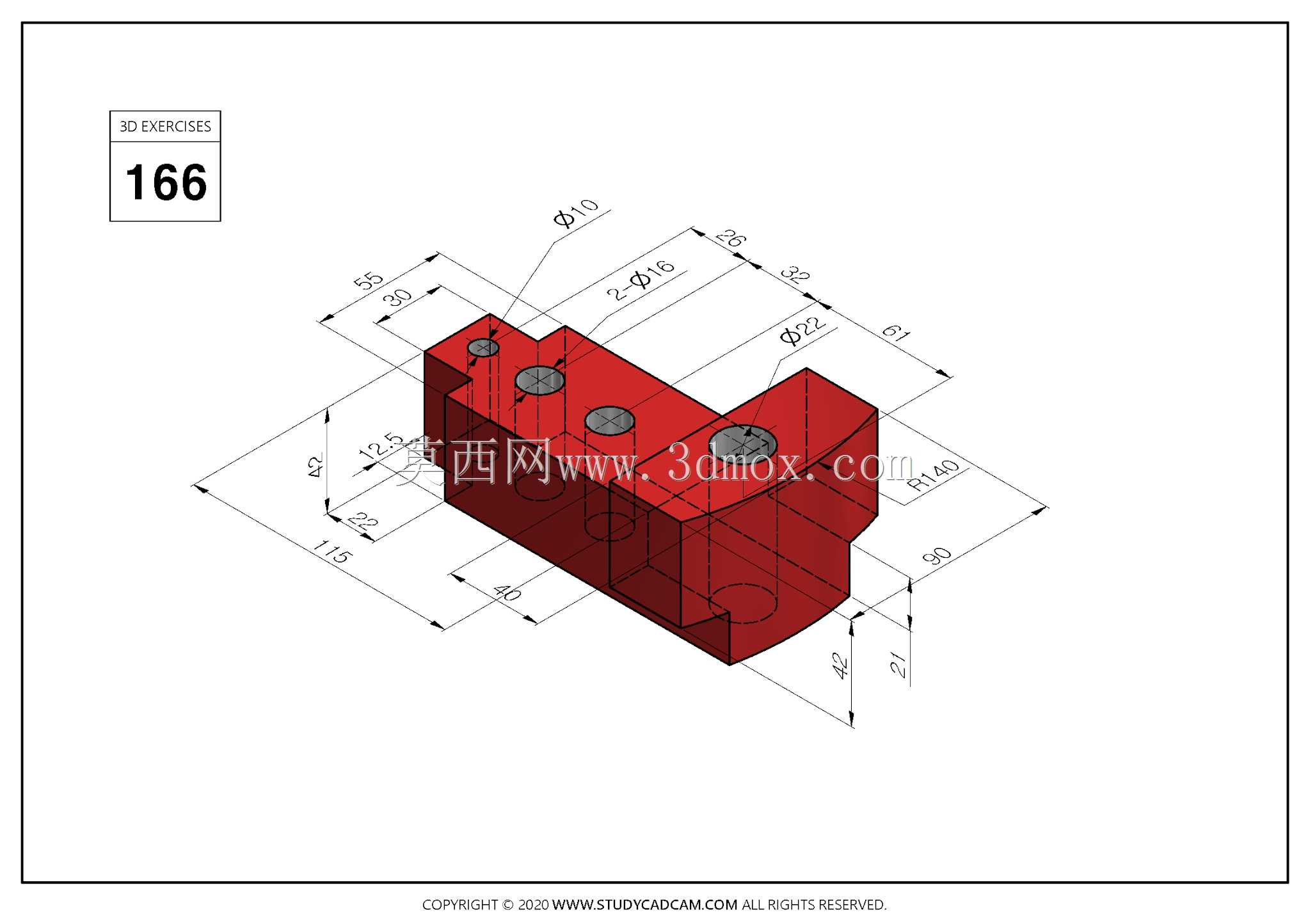

　　该零件属于典型的机床工装与自动化设备通用支撑安装座，整体采用方块式带斜角让位的实体结构，主要用于生产线工位中承载小型导向轴、定位销、检测传感器或气动执行元件，也可作为夹具模组的侧向垫高块使用。零件主体长宽高方向的安装边界分别为115、80、42，底部一侧预留21高度的开放式让位槽，能够避开设备台面上的凸起导轨边、T型槽台阶或相邻紧固件，在紧凑工位布局中可直接贴紧安装面，无需额外加工避让空间。顶面共设置四处不同规格的同轴孔系，包含一处Φ10小孔、两处Φ16并列孔以及一处Φ22大孔，各孔中心距分别按30、35、29等尺寸严格控制，可适配不同直径的导柱、衬套与锁紧螺钉，满足多规格元件的并行安装需求。零件前端带有R40圆弧过渡，

　　既消除了锐边应力集中，也为操作人员调整工位时提供安全的操作边界，侧面与底面保持垂直，可直接作为找正基准。从结构设计思路来看，该支座优先保证安装刚性与孔位位置度，实体壁厚均匀，未设置多余减重腔，适合采用45号钢铣削成型或铸铁直接铸造成型，后续对安装底面与各孔端面进行精铣即可满足常规工装的平面度要求。在实际设备选型中，这类支撑座常布置在气动夹具的侧向定位机构、装配线的挡料单元以及检测工位的传感器支架处，不同孔径可分别压入耐磨衬套、穿入紧固螺栓或安装直线导向轴，实现一个支座同时完成定位、支撑与连接三种功能。建模过程中需重点控制各孔的同轴深度、孔中心到基准边的距离以及圆弧与直边的相切关系，底部让位槽的内角应保留合理清根或倒角，避免加工时刀具干涉。零件整体无复杂曲面，特征均为拉伸、切除与圆角构成，结构工艺性良好，既适合作为机械识图练习案例，也可直接用于非标设备的模块化搭建参考。
