带安装孔开槽阶梯轴类机械构件

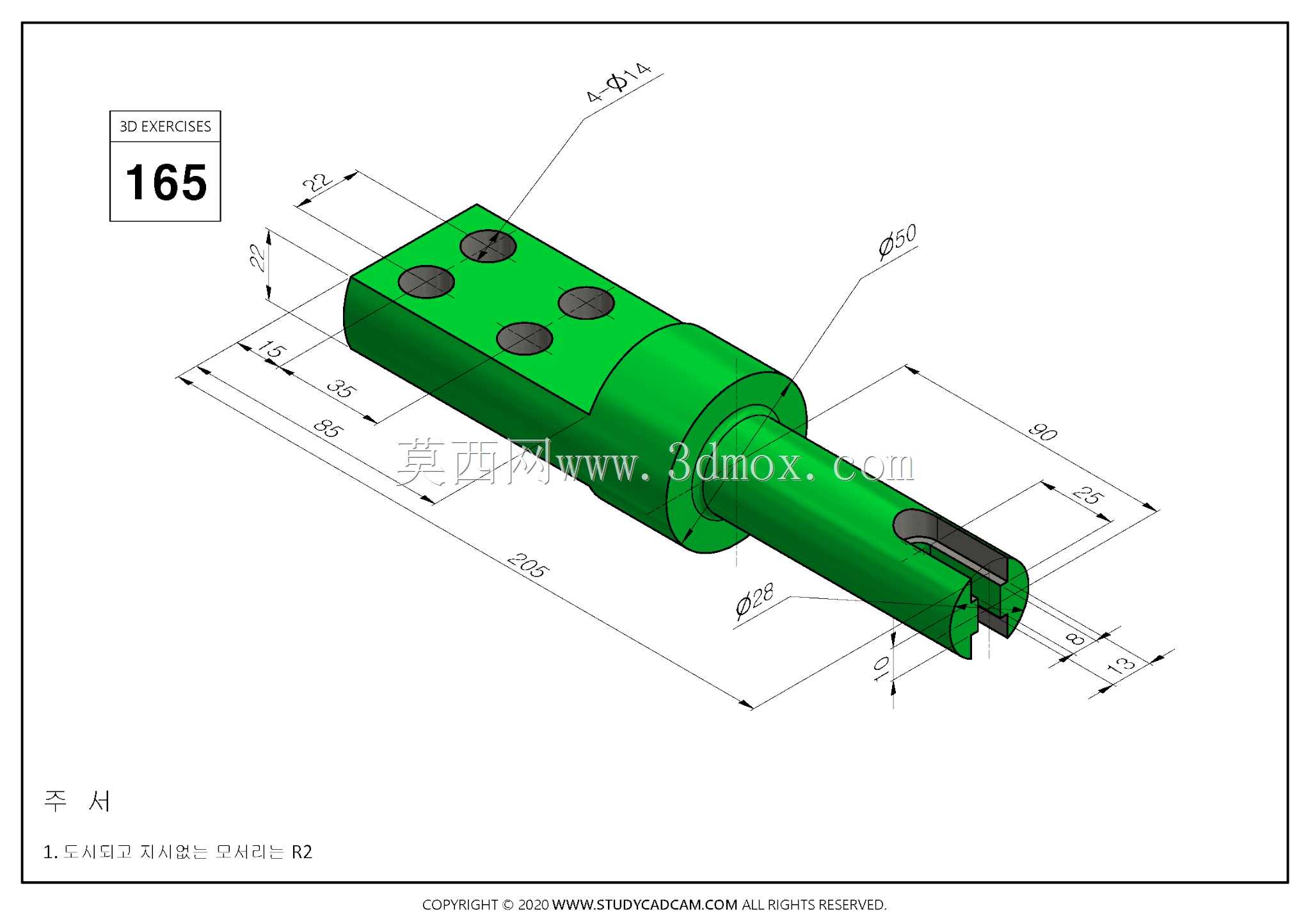

　　该零件属于轴系传动与定位类构件，在自动化输送线、工装夹具、小型专用机床的进给机构中较为常见，主要承担扭矩传递、部件定位以及轴向限位的作用。从结构布局来看，零件整体采用同轴阶梯式设计，左端为方形安装基座，相比圆形轴头拥有更大的接触面积，可在安装平面上获得更稳定的抗扭支撑，避免传动过程中出现周向转动。方形基座顶面布置四个沉孔，用于穿入紧固件完成与相邻连接板或驱动端的固定，孔位沿基座长度方向对称排布，受力均匀，可抵消往复运动中产生的剪切载荷。基座向右延伸出两级圆柱轴段，直径逐级收窄，这种阶梯结构一方面可在装配时为轴承、隔套或联动部件提供轴向定位端面，另一方面也能根据不同轴段的受力情况优化材料分布，降低整体重量。最右端轴段开设通槽，

　　槽口贯穿轴端，该结构用于嵌入拨叉、键块或联动销，将旋转或直线动作传递至末端执行件，槽宽与槽深的尺寸直接决定配合间隙，建模时需严格保证槽的对称度，否则会造成传动卡滞或单侧磨损。从安装边界判断，零件总长、各段轴径以及方形基座的长宽高均有明确标注，左端方形区域需预留对应安装平面与紧固件操作空间，右端开槽轴段则要匹配配套传动件的插入深度，装配时阶梯轴肩可作为轴向定位基准，减少额外调整垫片的使用。设计过程中需重点关注几处工艺细节：四个安装沉孔的孔口倒角可避免紧固件装配时刮伤接触面，阶梯过渡处的圆角能够降低应力集中，在交变载荷工况下可显著提升零件疲劳寿命；右端开槽的根部需设置合理退刀结构，既方便铣削加工，也能避免槽根处出现裂纹隐患。

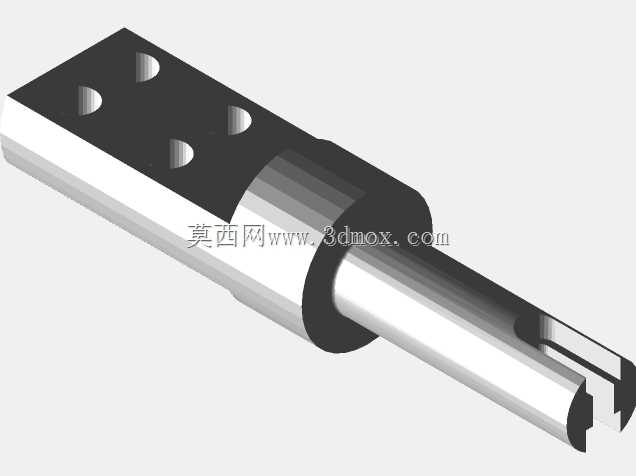

　　三维建模时可先绘制整体轴向轮廓，通过拉伸生成方形基座与各级圆柱轴段，再依次切除安装沉孔与端部通槽，最后对锐边进行倒角处理。这类零件的建模核心不在于特征复杂度，而在于对装配关系与受力逻辑的理解：方形基座解决固定端的抗扭问题，阶梯轴段满足多部件串装定位需求，端部开槽则实现动力输出，各段尺寸相互配合，共同构成完整的传动定位单元。在实际设备选型中，可依据传递扭矩大小调整轴径与槽宽，依据安装空间调整基座长度，其结构形式也可拓展用于气动滑台限位、夹具导向轴等相近场景。
