带铰孔支座的铰接式机械支撑座

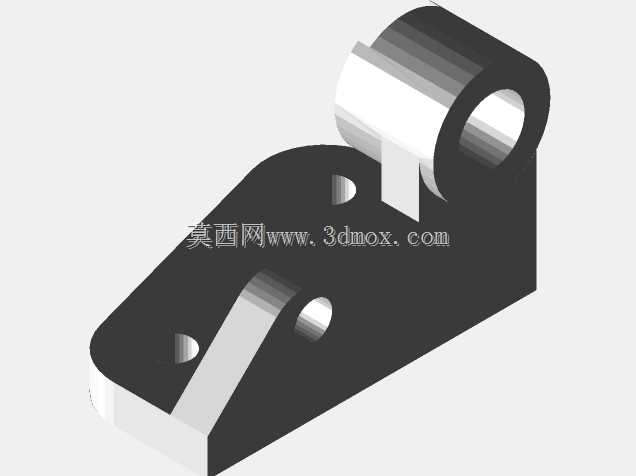

　　这个零件属于典型的铰接式支撑支座，整体由底部安装底板、侧向立板、顶部横向套筒以及三角形加强肋组合而成，结构形式在轻工设备、输送线翻转机构、小型工装夹具和通讯设备周边支架中比较常见。它的核心作用是在设备机架上提供一个带回转轴线的支撑点，使销轴、连杆或摆杆能够穿过顶部套筒完成铰接，同时依靠底板把载荷稳定传递到安装基面。

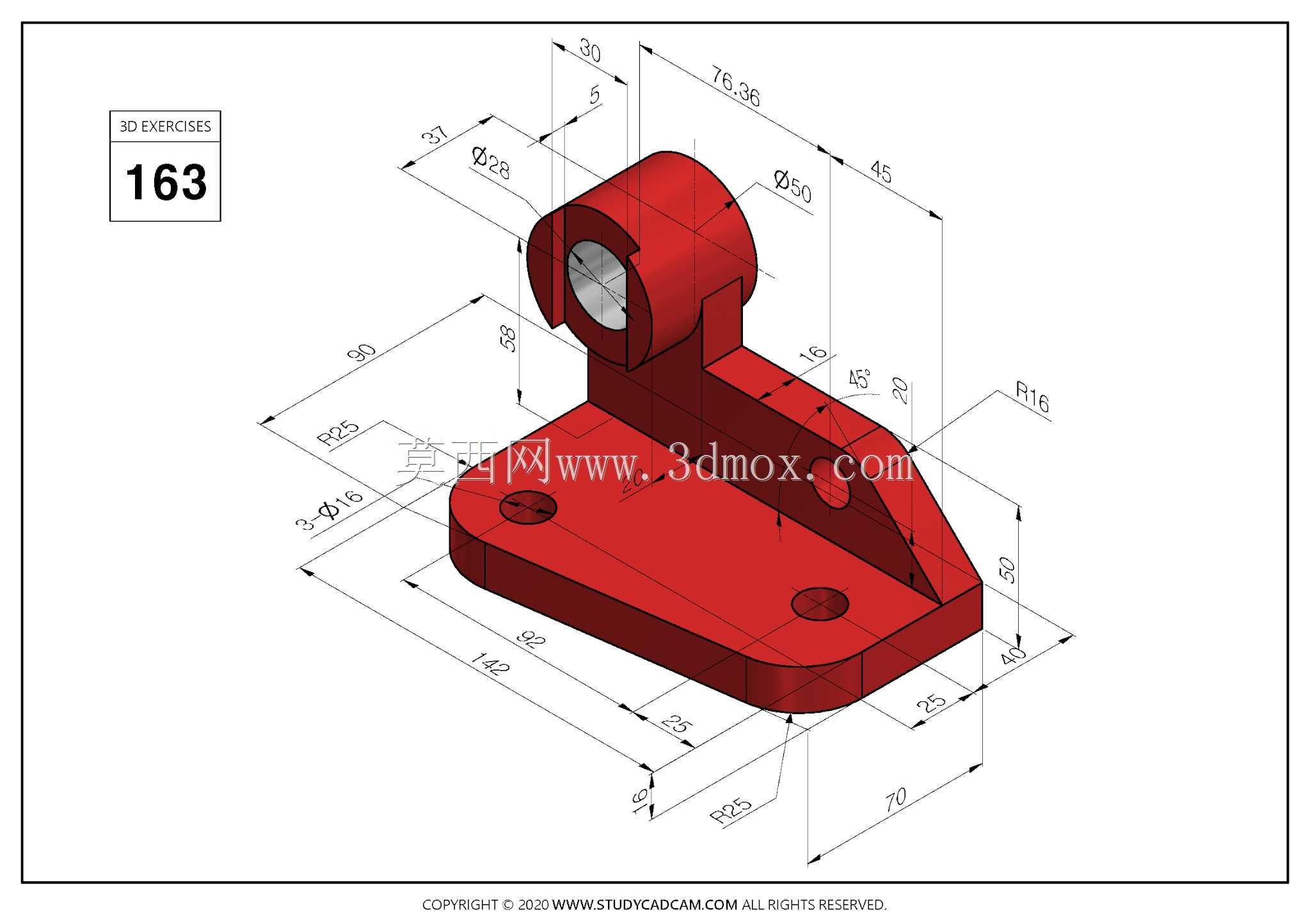

　　从外形尺寸看，底板总长约142，总宽约70，厚度方向为16，底板四角采用R25圆角过渡，既减少了尖角应力集中，也避免安装时与相邻构件发生干涉。底板上布置了三个直径16的安装孔，孔位沿长度方向分布，其中两端孔距边缘约25，这种三孔布局比对称四孔更适合空间受限的安装面，也能在一定程度上补偿装配时的孔位偏差。底板前端和侧边的圆角、倒角处理，使铸件或机加工件在受力拐角处不容易产生裂纹。

　　顶部套筒是该支座的功能核心，其外圆直径为50，内孔直径为28，套筒轴向长度约45。内孔用于穿入销轴，形成转动副；外圆与立板相接，承担径向力和部分弯矩。套筒中心到底板安装面的高度约50，这个高度决定了铰接点的回转半径和连杆运动轨迹，在整机布局时需要与相邻摆臂长度、行程终点位置一起校核。套筒端部保留了较厚的壁厚，能够承受销轴反复摆动带来的接触压应力，内孔表面通常需要按铰孔或衬套配合要求加工，以保证回转精度和耐磨性。

　　立板从底板向上延伸并托住套筒，侧面采用斜向加强结构，加强肋与底板、套筒之间形成封闭的传力路径。图纸中可以看到16°左右的斜肋过渡，这种设计不是单纯为了造型，而是为了在套筒受侧向载荷时减小立板根部的弯曲应力。若设备运行中连杆存在推拉复合载荷，力会从销轴传到套筒，再经立板和加强肋分散到底板，最后由三个安装孔释放到机架上。对于铸件而言，肋板厚度和交接圆角需要兼顾刚度与铸造工艺，避免壁厚突变造成缩松；对于焊接件，则要关注焊缝位置与加工后内孔的同轴度。

　　安装边界方面，底板占用的平面范围约142×70，三个安装孔需要在机架上预留相应螺栓空间。顶部套筒轴线相对底板侧面有明确位置尺寸，套筒中心在长度方向和宽度方向的定位决定了铰接轴与其他传动件的对中关系。现场布置时，除了检查底板与安装面是否贴合，还要确认套筒上方和前后方向是否留有销轴装入、连杆摆动以及润滑维护的空间。底板厚度16使其能够承受一定的预紧力，但如果安装面不平，强行锁紧螺栓可能导致底板变形并影响内孔轴线，因此支撑面应加工或配垫片调整。

　　从使用场景看，这类支座常用于需要小角度摆动的机构，例如挡板翻转支撑、连杆摆轴座、张紧臂铰接座、防护罩转动座以及设备内部辅助定位架。它不像轴承座那样承担高速连续旋转，更多是在低速、间歇摆动或静态支撑条件下工作。因此设计重点不在高速动力学，而在铰接孔的配合、安装面的刚度、焊缝或铸造拐角的强度，以及整体尺寸是否满足机构运动包络。

　　建模时应先确定底板安装面和三个孔位，再建立顶部套筒轴线，随后通过立板和加强肋把两个功能部分连接起来。圆角、孔位和斜肋尺寸需要保持与工程图一致，尤其是套筒内外径、底板厚度、孔边距和铰接高度，这些尺寸会直接影响装配。若后续用于加工，还应补充内孔配合公差、安装面平面度、孔口倒角以及表面处理要求；若用于三维布线或设备布局，则可把该件作为固定铰接基准，检查连杆在极限位置时是否与底板、肋板或周边机架发生碰撞。整体结构紧凑，功能分区明确，是一种以底板固定、套筒铰接、肋板承力为主要特征的机械支撑零件。
