弯臂式带座支撑连接构件

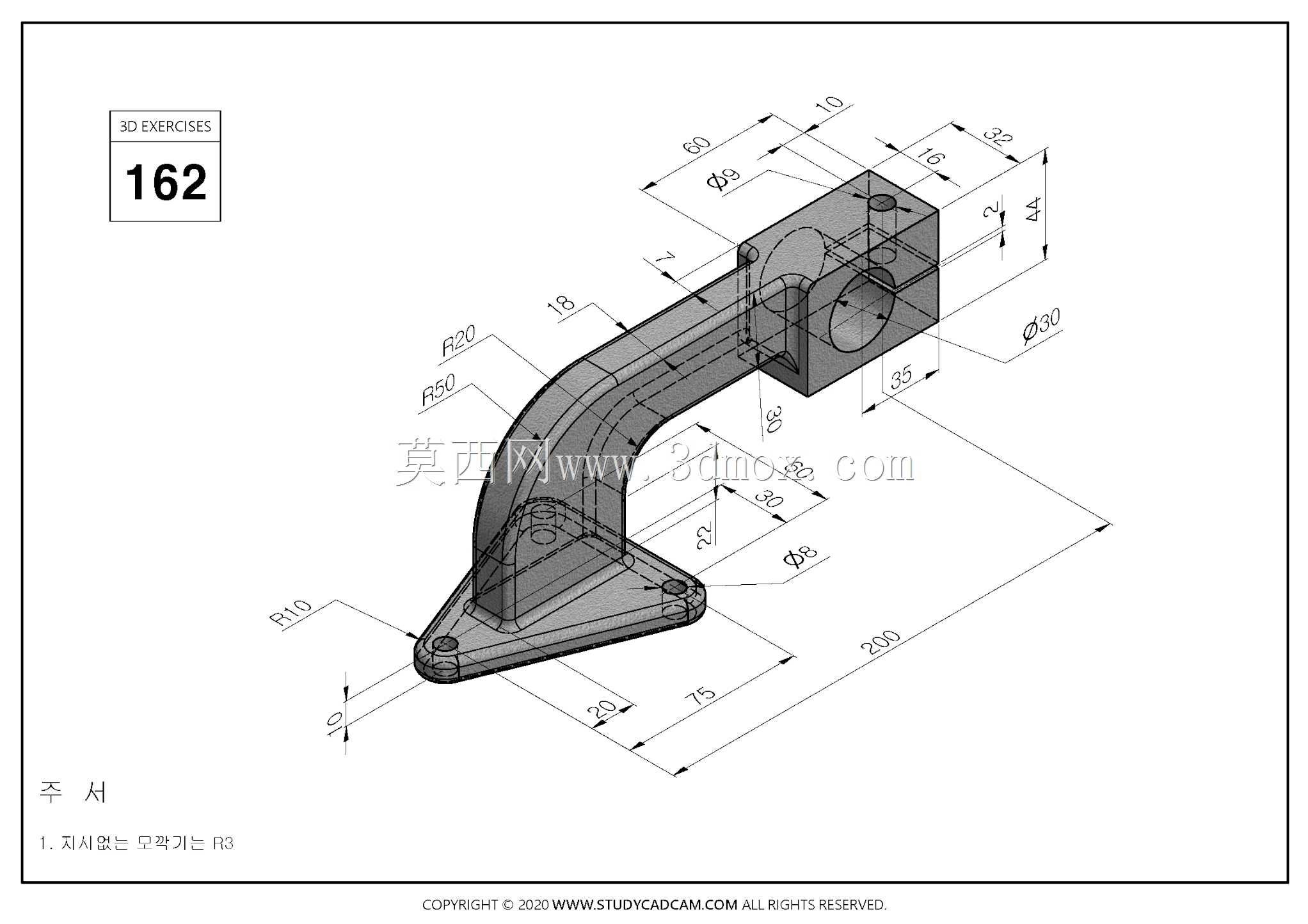

　　该支撑连接构件的结构由底部三角形安装法兰、弧形过渡弯臂以及端部方块安装座三部分组成，整体采用一体化成型思路，在保证连接刚度的同时减少了分体装配带来的累计误差。底部法兰设置三个安装孔，孔位沿三角形轮廓分布，能够在设备机架、台面或立式壁板上形成稳定的三点固定，相比两孔固定方式可有效抑制构件受侧向载荷时的转动趋势。法兰厚度与孔边距经过匹配，安装时可配合平垫或弹垫使用，避免局部压陷并提高长期运行中的防松能力。弯臂部分采用平滑圆弧过渡，既改变了力流方向，也降低了直角转折处的应力集中，适合在存在振动、反复加载或有限空间避让的工况中承担支撑与转接作用。端部方块座内部设置横向通孔，可用于穿装轴、销、导向杆或连接螺杆，孔的周边保留足够实体壁厚，

　　以承受径向支承力和一定的弯矩；方块上的附加孔位则可用于锁紧、定位或安装附属小件。从安装边界看，构件整体沿长度方向延伸，底部法兰与端部座之间存在高度差和水平偏移，设计时需要重点校核周边管路、护罩、传动件及操作空间，避免弯臂在摆动、装配或维护过程中发生干涉。这类结构常见于工装夹具、检测设备、轻型自动化工位以及需要跨距转接的机械装置中，用来把执行元件、传感器、导轨压块或小型动力头固定到非同一平面的基础面上。建模过程中应先确定底部安装面与端部孔轴线的相对位置，再用圆弧轮廓控制弯臂走向，随后处理法兰孔、端部通孔及加强区域的几何关系。壁厚需保持连续均匀，避免在折弯过渡区出现突变；对于需要承受较大载荷的使用场景，可在弯臂与法兰、方块座交接处增设圆角或局部加厚，以提升疲劳强度。装配设计时还应注意端部通孔与配合件的同轴度，以及底面安装平面的平面度要求，这些公差会直接影响最终支撑精度和运行平稳性。
