U型带孔铰接支座三维结构设计

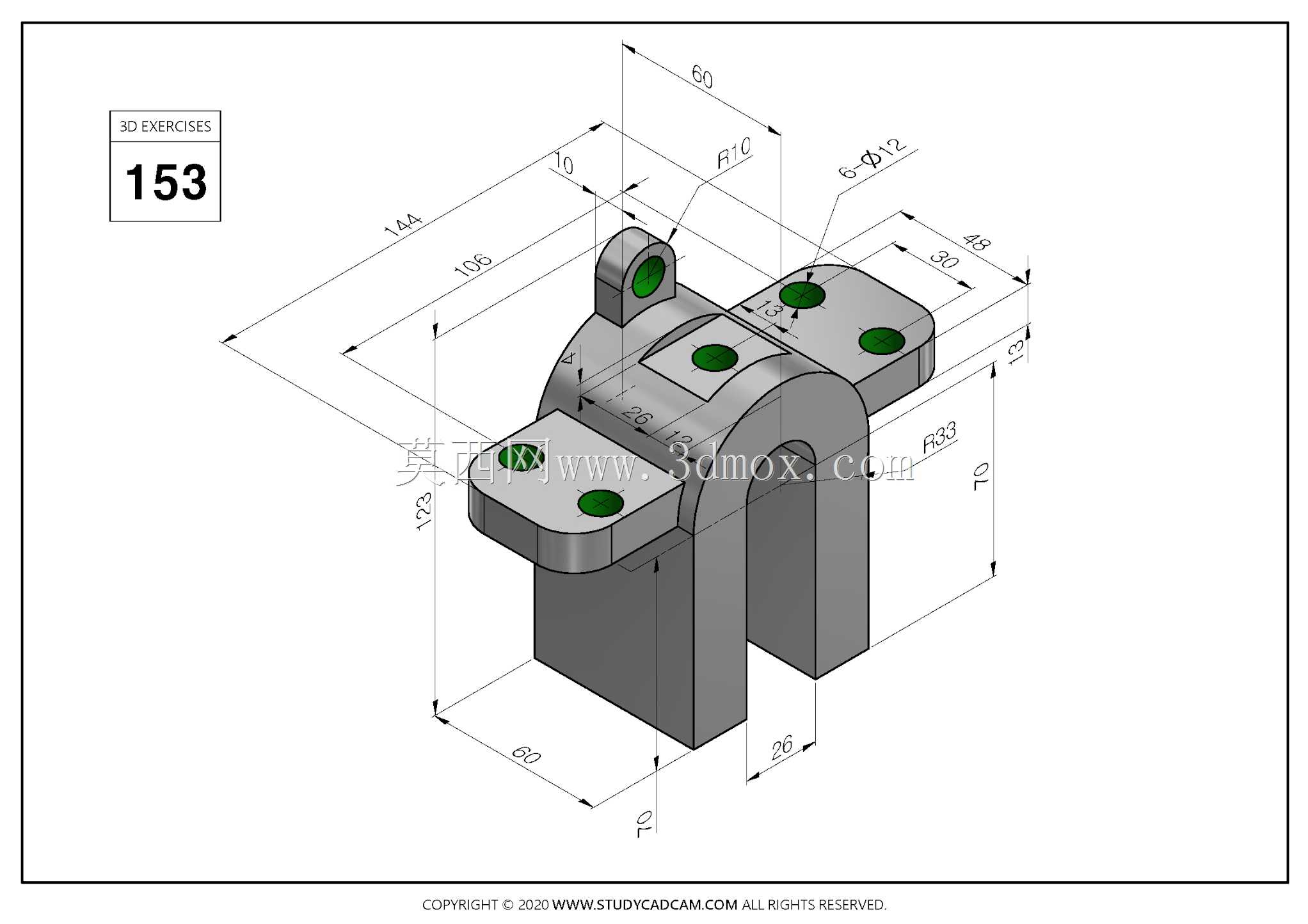

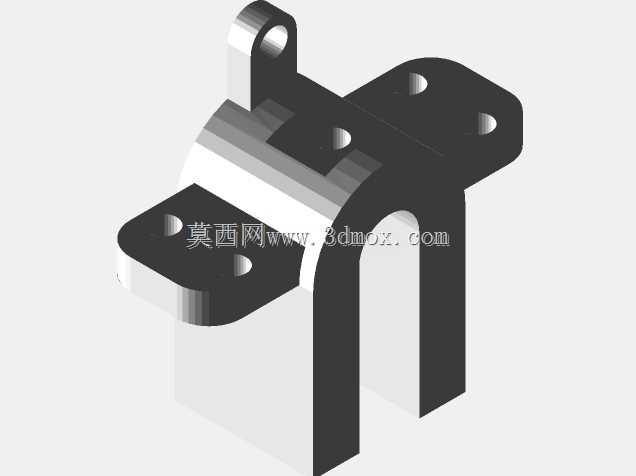

　　该U型铰接支座属于典型的通用支撑连接类五金构件，在各类工装夹具、自动化输送线、轻型设备机架以及小型连杆传动机构中应用广泛，主要承担两个相对运动部件之间的铰接承载、定位支撑以及安装固定功能，能够在实现部件间小角度相对转动的同时，保证连接位置的结构刚性与位置精度。从整体结构来看，构件采用一体化的U型叉架布局，底部为两个平行的竖直支撑腿，两个支撑腿的底面为安装贴合面，单个支撑腿的宽度为26mm，支撑腿的总高度为70mm，两个支撑腿的内侧间距为60mm，该间距尺寸直接决定了与之配合的铰接部件的厚度适配范围，设计时需要保证配合部件装入后两侧留有合理的装配间隙，避免运动过程中出现卡滞。支座顶部为圆弧过渡的连接桥结构，连接桥的外圆弧半径为R33，

　　该圆弧设计既可以消除顶部直角位置的应力集中，提升构件整体的抗弯折能力，也能让构件外观更加规整，同时避免锐边对装配人员造成划伤。顶部连接桥的平面区域以及两侧向外延伸的水平翼板上共设置了六个安装通孔，所有孔的直径统一为φ12，可适配M10规格的螺栓进行紧固连接；其中顶部桥体平面分布两个孔，两侧水平翼板各分布两个孔，翼板端部采用R10的圆弧收尾，翼板上的孔中心距离翼板端部的距离为48mm，孔位的对称度公差需要控制在0.1mm以内，保证螺栓安装时不会出现别劲的情况。在U型开口的其中一个支撑腿顶端，还设置了一个带通孔的铰接耳结构，耳板上的铰接孔直径同样为φ12，该孔用于穿装铰接销轴，实现与外部连杆、摆臂等活动部件的转动连接，

　　耳板位置的厚度为10mm，能够满足常规轻载工况下的销轴剪切承载需求。整个构件的最大外轮廓长度为144mm，总宽度为60mm，总高度为123mm，所有外轮廓的锐边均做了倒角处理，建模过程中需要重点保证各孔位的同轴度、支撑腿底面的平面度以及两个支撑腿内侧面的平行度，这些形位公差直接影响后续的装配精度与运动顺畅性。构件的主体壁厚均匀，既避免了壁厚过薄导致的刚性不足，也不会因为壁厚过大造成材料浪费与整体重量超标，在实际选型应用时，可根据实际承载需求选择铸铁、铸钢或者铝合金等不同材质进行加工，不同材质对应的表面处理方式也可根据使用环境调整，比如常规工业环境下可做发黑处理，有防锈需求的场景可做镀锌或者喷塑处理。
