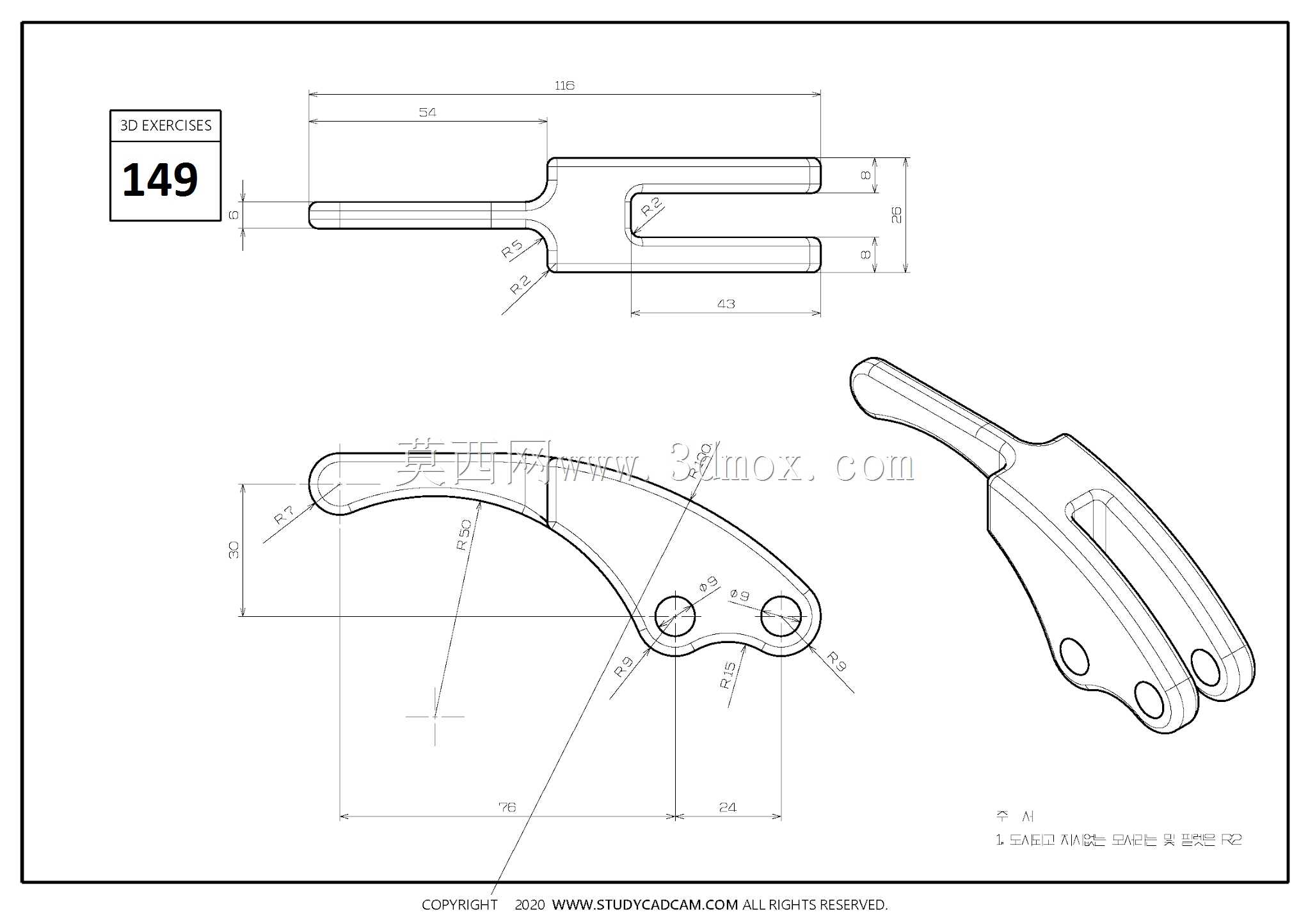

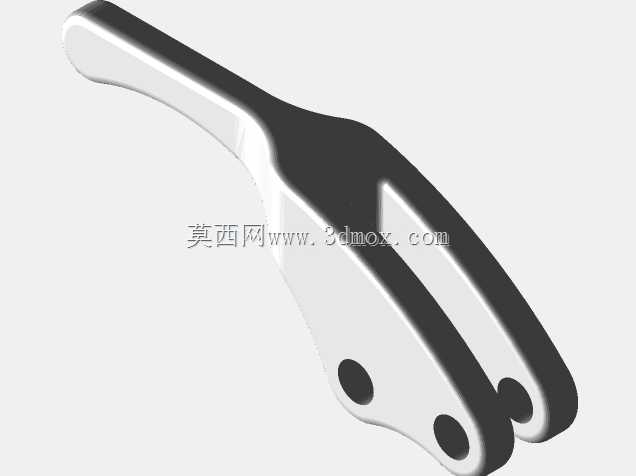

该零件属于手动操作机构中的传力连接件,整体采用叉形开口与弧形长柄结合的结构形式,主要用于小型工装夹具、通讯设备检修工具、轻载手动杠杆机构中,承担人手操作力传递、铰接点位联动、开合动作导向的作用。零件一端为平行双叉臂结构,叉臂端部开设同轴通孔,可与固定支座销轴形成转动副,保证手柄绕支点稳定摆动;另一端为贴合人手握持的弧形长柄,柄身沿受力方向延伸,在有限操作空间内获得足够力臂,降低手动操作所需的施加力。从结构受力角度看,叉臂与长柄的过渡区域采用大圆角平滑衔接,避免直角转折造成的应力集中,在反复扳动工况下可减少过渡处疲劳开裂风险。叉臂内侧预留均匀间隙,可容纳被联动的拨片或连杆端部,装配时销轴穿过两侧叉臂孔与中间连杆孔,实现三点铰接约束,
转动过程中双侧支撑可抵消侧向偏载,避免单耳铰接容易出现的销轴弯曲、铰接孔偏磨问题。弧形柄身的轮廓并非单纯为了造型,其曲率依据人手握持时的手指贴合范围设定,柄身截面采用等厚扁平形态,边缘做小圆角钝化处理,既保证扳动时的触感,也避免锐边造成操作划伤。零件上的三个安装孔位有明确的位置约束,叉臂端两孔同轴,弧形柄身靠近中部的孔位用于连接传动拉杆,孔位之间的中心距决定手柄转动时的行程输出比,设计时需要匹配对应机构的开合行程需求,避免出现行程不足或过位卡死的情况。外形边界方面,长柄端部到叉臂转动孔的距离为主要操作力臂长度,叉臂开口宽度、两叉臂外侧间距均为安装边界尺寸,在装配布局时需要预留手柄全角度摆动的空间,尤其弧形柄身下摆区域不能与设备壳体、
相邻零件发生运动干涉。零件整体厚度均匀,适合采用板材铣削加工或钣金成型后再做孔位精加工,孔口可根据载荷需求做倒角或锪平处理,保证销轴装配后端面贴合平整。在实际选型应用中,这类手柄连接件常替代简单直杆手柄,在安装空间受限、需要改变传力方向的手动机构里使用,比如通讯机箱的快开锁紧机构、小型夹具的快速压紧手柄、检测设备的档位切换扳杆,都能通过该结构实现稳定的手动操作。建模过程中需要重点控制铰接孔的同轴度、叉臂开口的对称度以及弧形轮廓的顺滑性,这些尺寸直接影响后续装配后的转动灵活性与受力均匀性,若孔位同轴度偏差过大,会造成销轴装配困难、转动卡滞,长期使用还会出现异常磨损。
