L型带立板卧式轴承支撑座结构

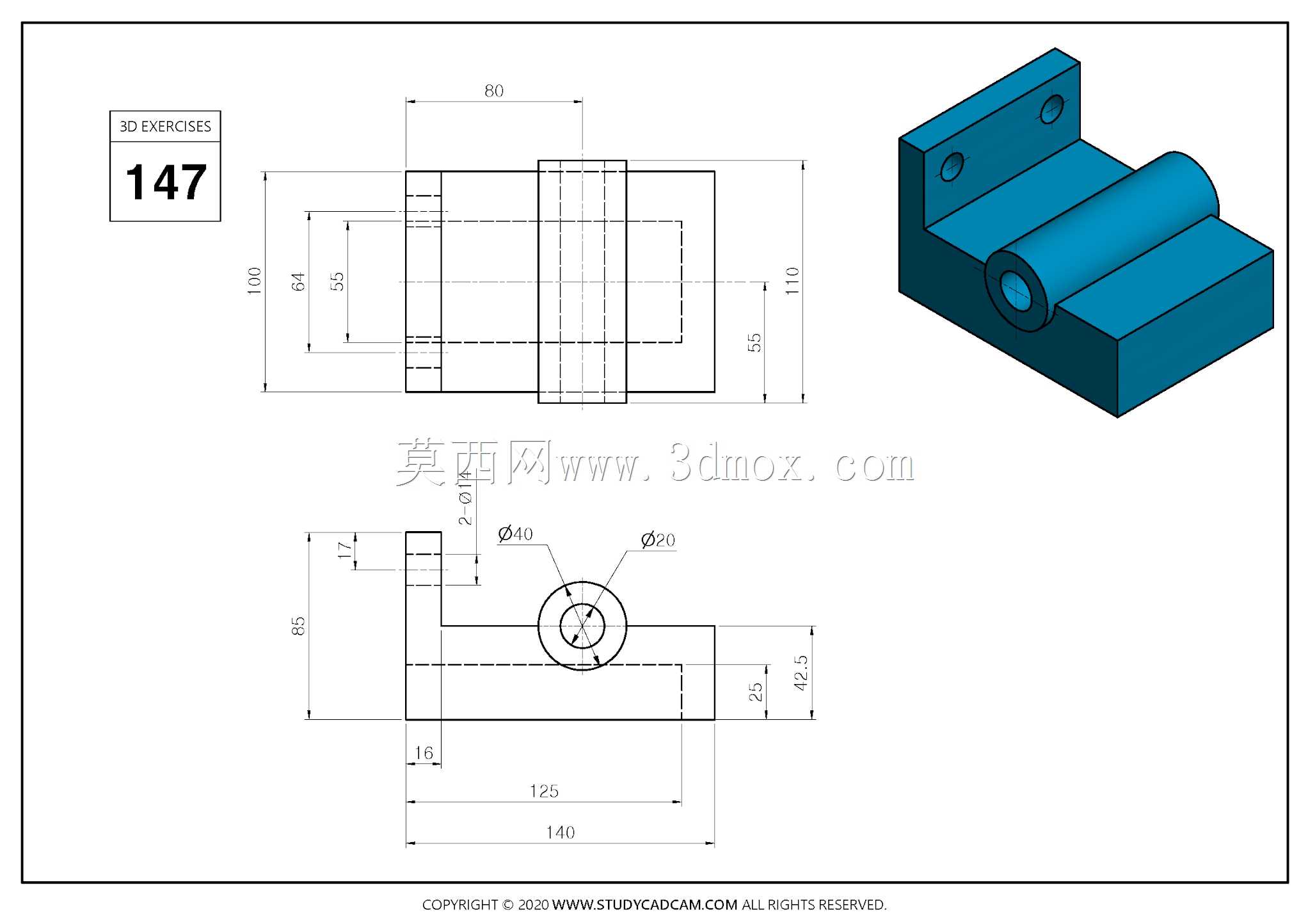

　　该支撑构件属于小型设备中常用的轴系定位部件，整体由下部矩形承载基座、后侧竖向安装立板以及横向贯通的圆筒轴套三部分融合而成，结构紧凑，占用安装空间小，适合在轻载传动、导向支撑、工装夹具等场景中承担径向支撑与部件定位功能。圆筒部分内孔可直接穿入光轴或配套标准轴承，实现转轴的回转支撑，也可作为导向套对滑动杆件进行径向约束；后侧立板上开设两个安装孔，可从背部穿入紧固件将整个支座固定在设备立面或机架侧壁，下部基座则可贴合安装平面，提供额外的底面支撑，两种安装面的组合让该零件既可以壁挂式安装，也可以坐装在平台上，适配不同设备的布局需求。从尺寸边界来看，零件总长140mm，总宽80mm，总高110mm；圆筒轴线距离底面的高度为62.5mm，

　　轴线到后侧立板背面的距离为65mm，这个尺寸决定了配套轴件的中心高与安装避让空间，选型时可直接据此核算轴系与周边其他构件的间隙。圆筒外径为40mm，内孔直径20mm，适配直径20mm的轴件或对应规格的轴承；下部基座长度方向尺寸为125mm，基座自身高度55mm，提供了充足的接触面积来分散支撑受力，避免安装后出现局部应力集中。后侧立板厚度16mm，两个安装孔的中心距为64mm，孔位距离立板顶端的距离为17mm，该孔位参数可直接用于配对安装板的孔位设计，减少二次测绘工作量。设计上采用一体化成型思路，圆筒与基座、立板之间通过实体过渡连接，没有额外的拼接接缝，既保证了整体刚性，也简化了加工与建模流程；

　　立板与圆筒的衔接处做了贴合实体的过渡处理，受力时可降低转角处的应力集中风险。建模过程中优先以安装基准面为草图定位起点，先绘制基座与立板的L型截面，拉伸得到主体基体，再在对应位置绘制圆筒草图并与基体合并，之后依次切除内孔、加工安装孔，所有尺寸均以工程图标注的基准为参照，保证三维模型与二维图纸的尺寸完全对应，可直接用于后续的工程出图、装配干涉检查以及3D打印样件验证。这类支座常见于小型输送线的从动辊支撑、非标设备的导向轴定位、检测工装的工件转轴固定等场景，其双安装面的设计相比单一底板式轴承座，在立面安装场景下不需要额外加工转接支架，能够有效精简设备整体结构，降低装配复杂度。
