十字型四翼旋钮手轮锁紧操作件

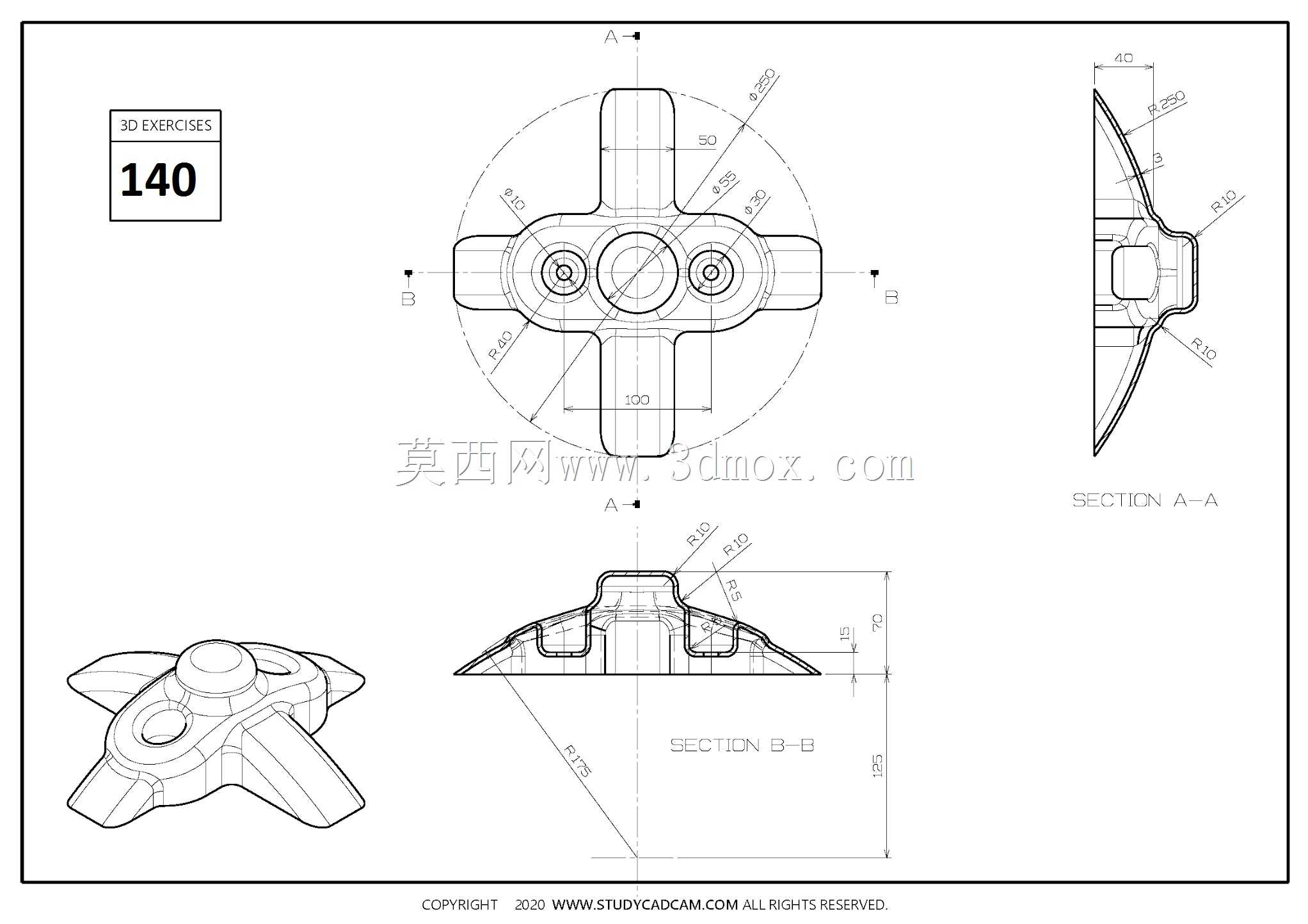

　　该操作件采用四翼十字对称布局，中心为带沉孔的轮毂结构，四支翼沿圆周90°均布，翼端做圆弧收边并带有局部加厚凸台，其中两翼预留同轴安装孔位，可用于穿装定位销或紧定螺钉，将手轮与阀杆、调节螺杆、转轴等被操作件形成周向固定。从剖面结构看，零件背部带有锥形过渡内腔，既能够避让轴端突出结构，也可在握持旋转时形成贴合指腹的内凹空间，降低长时间拧动时的局部压强。翼片与中心轮毂之间采用大圆角过渡，避免应力集中在根部拐角，在频繁承受扭转力矩的工况下，可减少薄壁翼片开裂的风险。外形投影以中心孔为基准，四翼外缘落在同一节圆上，整体轮廓规整，安装时不需要区分方向性，任意90°旋转后均可与安装面对齐，适配狭小舱体内盲操作的使用需求。这类手轮常见于管路调节阀、

　　工装夹具锁紧轴、设备张紧机构、小型试验台调节端，在不需要大扭矩输入的场合，四翼结构比圆盘手轮更节省径向空间，操作者用单手指勾住两翼即可快速旋动，在设备面板、机箱侧壁、仪器操作台等安装位置局促的场景下，其边界尺寸不会与周边按钮、接头、护罩发生干涉。设计时将两翼安装孔与中心孔设置在同一装配基准线上，可保证紧定螺钉顶紧轴面时受力对称，不会把轴顶偏造成转动卡滞。背部锥腔的深度与轮毂高度匹配，既给轴端预留伸入余量，也让手轮贴合安装面后不会出现悬空翘边。翼片表面的曲面随剖面逐渐变薄，在保证根部强度的同时控制整体重量，非金属材质成型时可避免局部缩痕，金属件切削加工时也能减少材料去除量。中心孔的轴向尺寸根据被连接件直径确定，

　　端面凸台可作为扳手或套筒的辅助受力位，在需要额外锁紧力矩时可用工具进一步加固。四翼末端的圆弧半径统一，操作者从任意方向握持都不会接触锐边，剖面中的倒角与圆角标注也明确了脱模或加工时的工艺边界，使零件在批量生产中能够稳定控制外形一致性。
