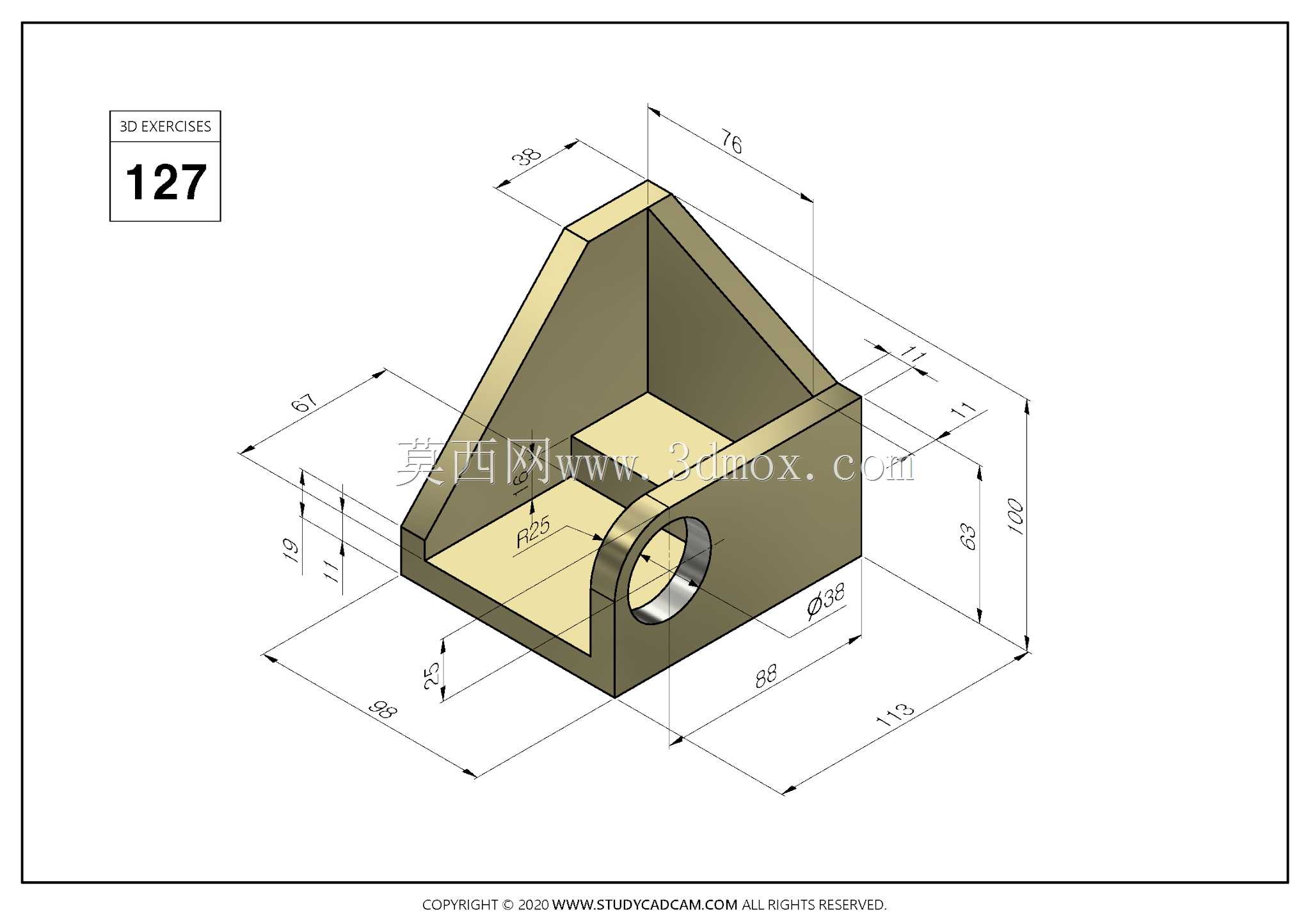

带孔三角支撑座机械结构设计

　　这款带孔三角支撑座在工装夹具、小型输送线侧边定位、检测台架搭建场景中十分常见，核心作用是为轴类零件、导向杆或铰接部件提供刚性安装支点，同时依托三角构型分散侧向载荷，避免单点固定出现的悬臂变形问题。从实际装配逻辑来看，构件底部的平直基面可直接贴合设备台面或型材安装面，基面预留的沉孔区域适配常规内六角螺栓锁紧，安装时无需额外加工避让位，能大幅缩短现场装配的调校时长。侧面贯穿的圆孔为核心铰接位，孔壁做了等厚处理，可直接穿入销轴或配套衬套，适配往复摆动类机构的连接需求，孔位周边的加厚凸缘能有效降低销轴反复挤压带来的局部应力集中，延长构件在频繁启停工况下的使用寿命。构件上部的三角斜向肋板并非单纯造型设计，其厚度与底部基座保持匹配，

　　在侧向受力时可将载荷顺畅传导至整个安装基面，相比直角支撑结构，抗扭刚度提升明显，同时不会过度增加整体重量。从尺寸边界来看，构件整体长宽高控制在紧凑区间，底部基座长度适配常规型材间距，侧面孔位中心高度与多数轻型机构的铰接高度匹配，安装后不会与周边管线、移动部件产生干涉。内部开设的凹槽属于减重与容屑结合设计，既减少了实体材料占用，也能在机加工或车间使用过程中容纳少量碎屑、灰尘，避免杂物堆积在安装贴合面影响定位精度。设计过程中优先遵循了工艺优先原则，所有外棱边均预留了合理的倒角或圆角，既消除了加工后的锐边安全隐患，也能在铸造或铣削加工时减少应力集中，降低废品率。孔位与基面的垂直度、三角肋板与基座的对称度均按常规工装精度要求设定，无需超高精度加工设备即可完成制造，兼顾了使用性能与加工成本。对于需要搭建轻型铰接支撑、设备侧边辅助定位的场景，该构件可直接作为标准件选用，也可根据实际载荷需求调整壁厚、孔径参数，适配不同负载等级的机构连接需求。
