带肋立式支撑座结构设计方案

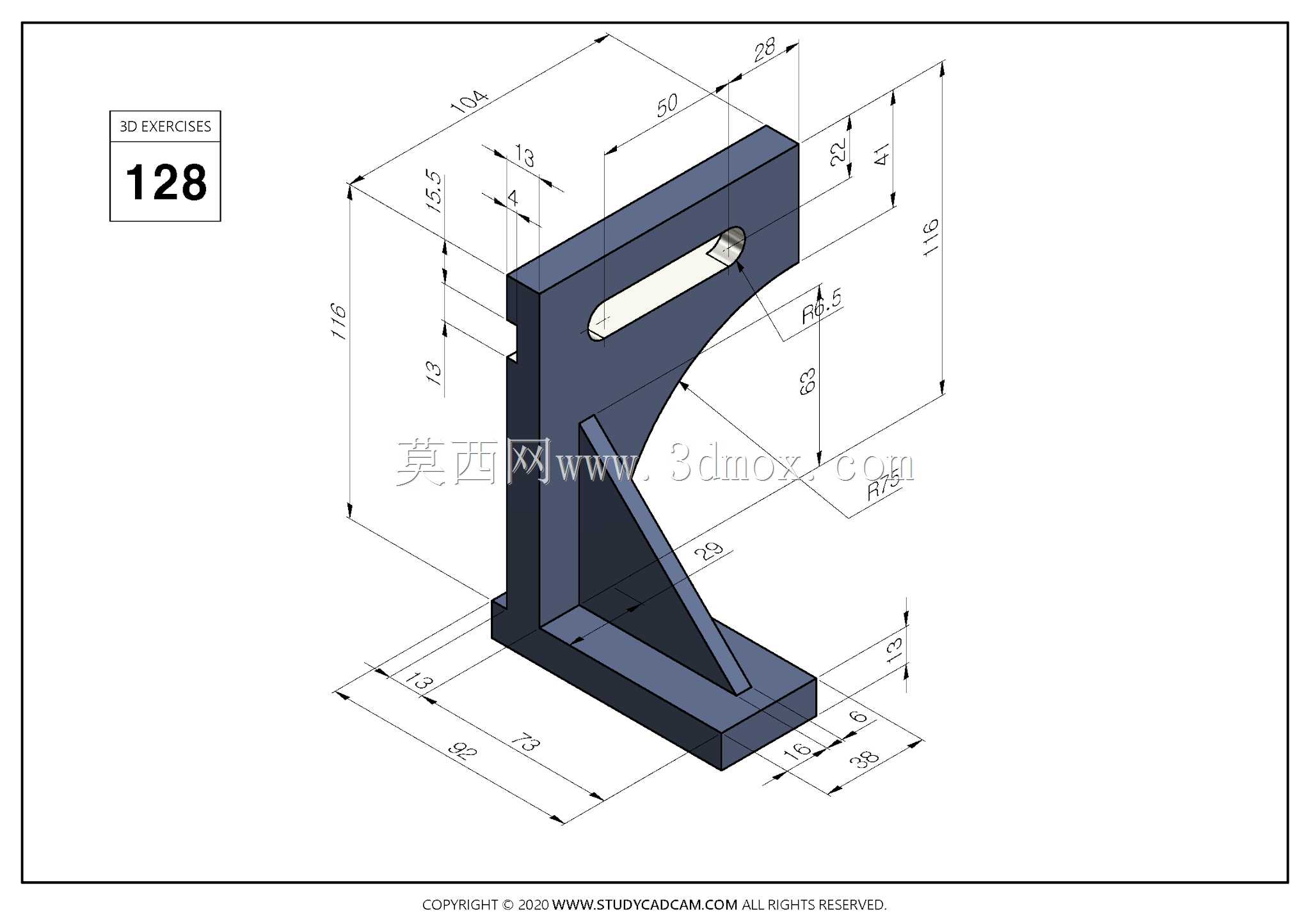

　　该立式支撑座属于设备承托定位类基础构件，整体采用竖板加底板的L型受力布局，后侧增设三角形加强肋连接竖板与底板，抵消竖板受载时产生的倾覆弯矩，避免长期承重后结合面出现开焊或塑性变形。竖板上部开设长圆形减重孔，既降低构件整体自重，也可作为穿线、避让管路的工艺通道，孔边做圆弧过渡，减少应力集中带来的疲劳开裂风险。竖板正面预留两处安装凸台，可通过螺栓固定待支撑的功能部件，凸台平面经铣削加工保证安装平面度，防止连接件贴合不实出现晃动。底板开设多组安装孔位，可直接通过膨胀螺栓或T型螺栓固定在设备台面、混凝土基础或型材机架上，孔位间距适配常规安装基准，现场无需二次配钻即可完成定位。从尺寸边界来看，构件总高116mm，底板总长92mm、

　　总宽38mm，竖板厚度13mm，整体占用安装空间紧凑，适合在设备内部狭小空间内布置。竖板上部宽度50mm，下部与肋板衔接处做R75圆弧过渡，既优化力流传递路径，也避免尖角处的应力集中。长圆孔长度28mm，可适配一定范围内的安装位置偏差，降低装配对位难度。构件多处设置R6.5圆角，去除加工锐边，避免装配过程中划伤操作人员或线缆护套。在实际产线场景中，这类支撑座常用来承托传感器支架、导轨端头、小型气动元件或电气安装板，广泛出现在自动化装配线、检测工位、物料输送设备的机身框架上。设计阶段优先保证底板与安装基础的贴合面积，通过加强肋将竖板承受的垂直载荷、侧向偏载分散传递到底板全域，减少局部压强。建模过程中需重点管控竖板与底板的垂直度、

　　安装孔的位置度，以及加强肋与两板的焊接熔透空间，若采用铸件成型则需预留拔模斜度与加工余量。该结构兼顾承重刚性与轻量化需求，没有冗余的外凸结构，不会干涉周边运动部件的运行轨迹，可直接作为标准支撑单元纳入设备机架的模块化选型库，根据实际载荷大小调整板厚与肋板尺寸即可衍生出不同承载等级的变体。
