带肋铰接支座机械结构件

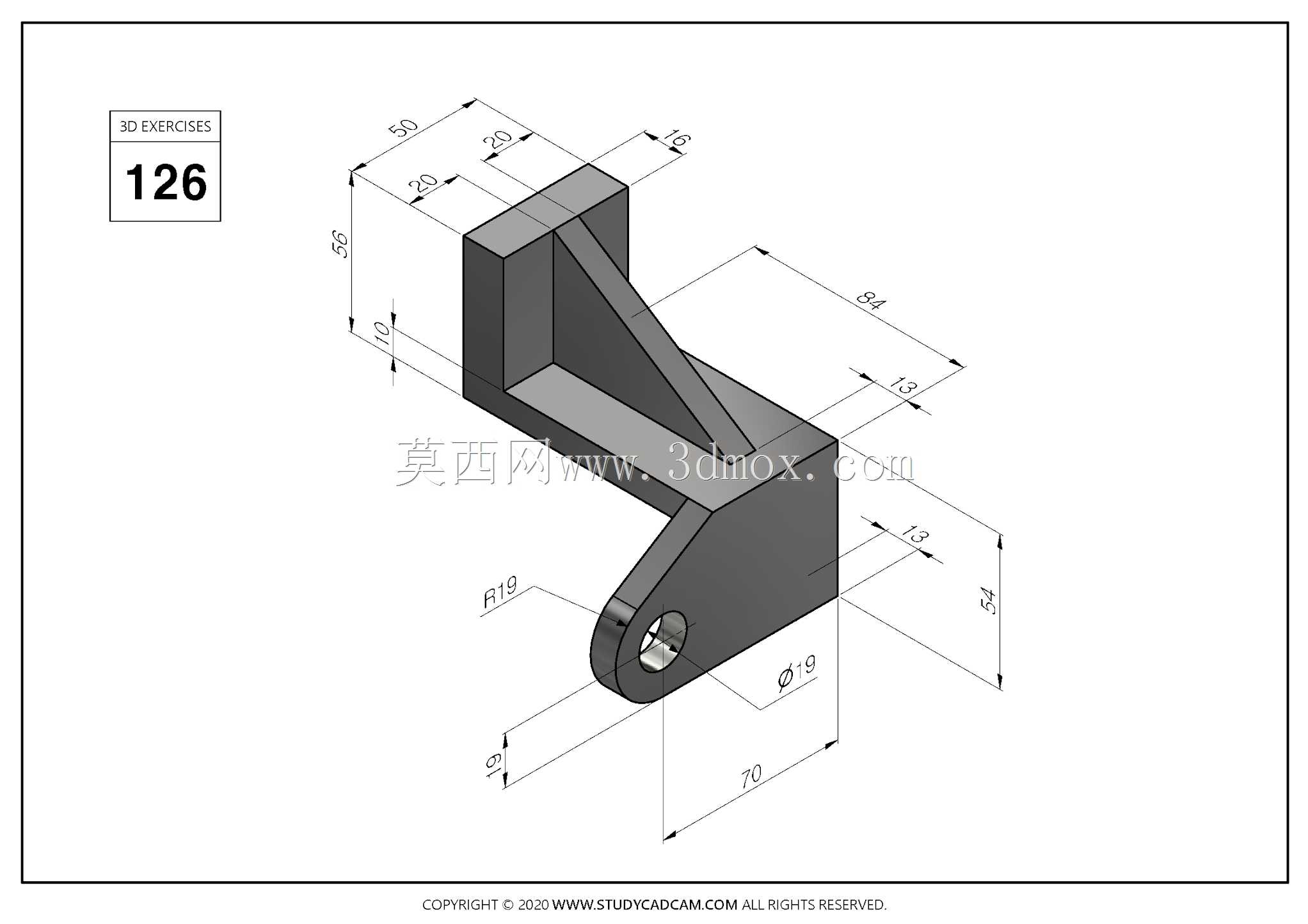

　　该支撑铰接件在各类工装夹具、轻型输送线旁侧限位机构、小型自动化设备的摆臂连接点位中十分常见，核心作用是实现两个构件之间的带间隙铰接传动，同时承担径向的支撑载荷，避免连接部位在反复摆动过程中出现应力集中断裂。从结构布局来看，零件下半段为带同轴孔的双耳式铰接端，孔壁做了加厚处理，外圆轮廓采用R19圆弧过渡，没有尖锐的应力集中棱角，适配直径9的铰接销轴，销轴穿入后可配合卡簧或轴用挡圈完成轴向限位，铰接端下方预留的6mm厚度凸台，能够在安装时为垫圈预留装配空间，避免垫圈与基体平面发生干涉。零件上半段为矩形安装基座，基座总高55、宽度20、长度方向延伸出20的实体段，基座与下方铰接耳板之间设置了整长的三角形加强筋，

　　筋板同时连接基座背面与耳板上表面，将原本悬臂状态的耳板载荷直接传递到基座安装面，大幅降低耳板与基座衔接位置的弯曲应力，在长期承受交变摆动力的工况下，筋板的存在可以让零件的疲劳寿命提升数倍。安装边界方面，基座底面为完整的精加工贴合面，底面总长度方向尺寸70，铰接孔中心距离基座后侧端面的水平距离为13，孔中心距离零件最下端面的高度为54，基座后侧向外延伸的凸台长度13，这些尺寸在整机布局设计时可以直接作为安装避让的参考依据，不需要额外预留多余的装配间隙。建模过程中需要优先保证铰接孔的同轴度以及安装基面的平面度，草图绘制阶段先锁定铰接孔中心与安装基面的位置尺寸，再依次绘制耳板外轮廓、加强筋截面、上部基座轮廓，

　　特征建模顺序遵循先主体后细节的原则，先通过拉伸生成上下两个主体块，再绘制筋板草图生成加强筋，最后对所有锐边进行倒角处理，避免后续热处理或者喷涂工序出现应力开裂。这类零件通常选用Q235钢板焊接后整体铣削加工，或者直接采用45号钢铸造成型后精加工孔位，根据实际载荷大小也可以选用铝合金材料做轻量化处理，多用于载荷不大但需要频繁摆动的联动机构中，比如料仓挡料板的铰接支座、安全门的转动连接座、可调角度托架的支撑耳座，在设计时可以根据实际安装空间调整基座长度和筋板厚度，铰接孔的尺寸也可以配合不同直径的销轴做适配修改，整体结构简单可靠，没有复杂的曲面特征，加工工艺性好，不需要特殊的定制刀具即可完成全部加工工序。
