带耳快开式环形夹持紧固卡箍

　　该夹持件采用开口环形主体配合单侧锁紧缝的结构形式，主要用于管路、线束护套、小型回转壳体或杆状部件的周向抱紧与定位。在设备装配现场，这类零件常见于气动管路临时固定、检测设备探头夹持、工装夹具定位以及通讯设备内部线缆束整理等场景，其核心作用是在不破坏被夹持件表面的前提下提供稳定的径向约束，并允许一定范围内的直径公差补偿。

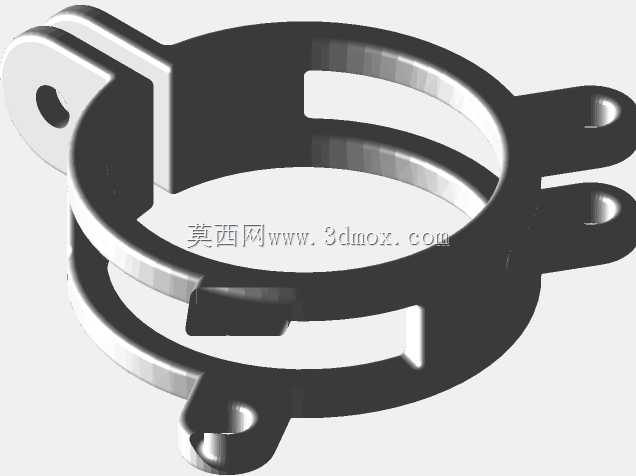

　　从结构上看，主体为近似整圆的薄壁环，一侧开出贯通的窄缝，使环体具备弹性张开与收缩能力。环体外侧延伸出三个带孔凸耳，其中两个凸耳分布在开口缝两侧，用于穿入螺钉或销轴实现开口收束；第三个凸耳位于环体另一侧，可作为安装固定点，将整个夹持件锁定到基座、支架或设备面板上。这种三耳布局既保证了抱紧力的对称传递，又提供了额外的安装自由度，避免单纯依靠摩擦力承担全部外载荷。

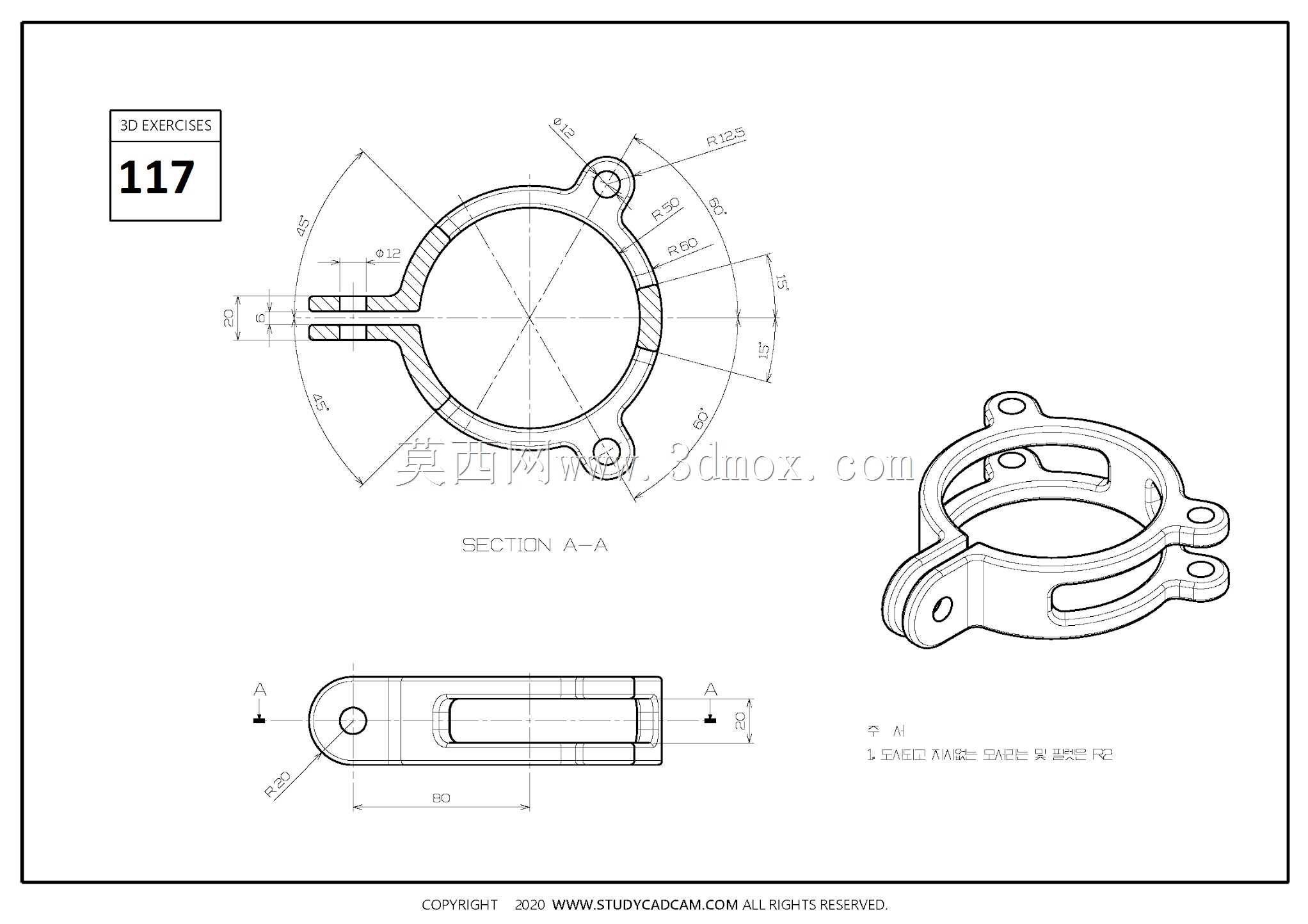

　　工程图给出了主视图、剖视图和俯视方向外形，能够清晰表达壁厚、凸耳厚度、孔位分布以及开口处的局部加强关系。环形内壁为主要夹持工作面，设计时需控制内径与被夹持件外径的配合区间：开口状态下应便于套装，锁紧后内孔收缩量足以消除间隙，但又不能因过度收缩造成薄壁件失稳或被夹件变形。凸耳上的孔位需与标准紧固件匹配，孔边距和凸耳过渡圆角要满足局部挤压与弯曲强度要求，防止反复拆装后在根部产生裂纹。

　　安装边界方面，需预留开口侧的紧固件操作空间，保证螺钉或快卸销能够顺利装入；第三个固定耳则决定了该件相对于安装面的方位，其孔中心到环心的距离、耳片厚度方向尺寸共同约束外部支架的开孔位置。环体轴向宽度决定了接触面积，较宽的接触面可降低局部压强，适合薄壁管件或表面易划伤件；若布置空间受限，则可在保证夹持力的前提下适当缩窄宽度。

　　建模时应优先建立环形中心线与各耳片孔位，再通过拉伸、切除和圆角命令成型，开口缝处的微小间隙与凸耳背面的过渡面需要单独处理，以保证剖视表达与实际加工一致。对于需要进行3D打印或小批量试制的场景，还应关注环体最小壁厚、悬垂方向以及孔位后加工余量，使数字模型既能直接用于装配干涉检查，也能服务于后续工艺验证。
