带三角加强筋的L型角撑支座结构

　　该支撑构件在自动化产线机架、设备外围护框架、工装夹具基体以及轻型物料台架的边角连接场景中十分常见，主要承担垂直方向载荷向水平安装基面的传导作用，同时抵消两个正交安装面之间的倾覆力矩，避免连接部位在长期交变受力下出现开缝、变形。从实际使用反馈来看，这类无额外紧固件的一体式角撑，在小载荷工位的支撑稳定性远高于薄钢板折弯件，尤其适合安装空间局促、无法布置多组螺栓的边角位置。

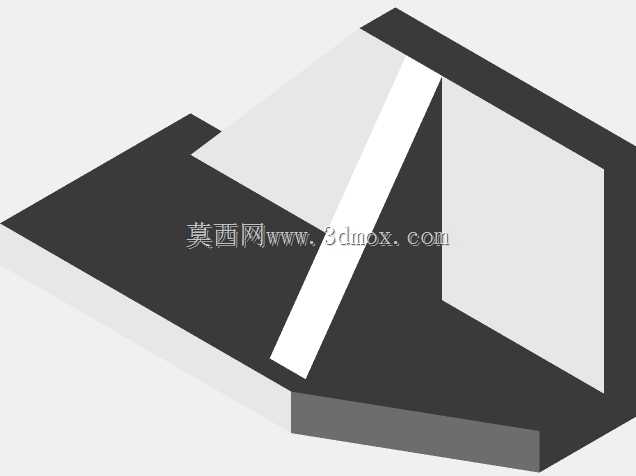

　　构件整体呈正交L型布局，水平底板与竖直立板通过中部三角筋连为一体，所有板件边缘均做了等厚偏移处理，壁厚均匀，适合采用铸造后少量机加工，也可直接通过中厚板铣削成型。三角筋的斜边并非简单直线过渡，而是顺着立板与底板的受力走向布置，将立板承受的侧向力分解为沿筋板方向的压应力和底板方向的剪应力，大幅降低转角处的应力集中系数。

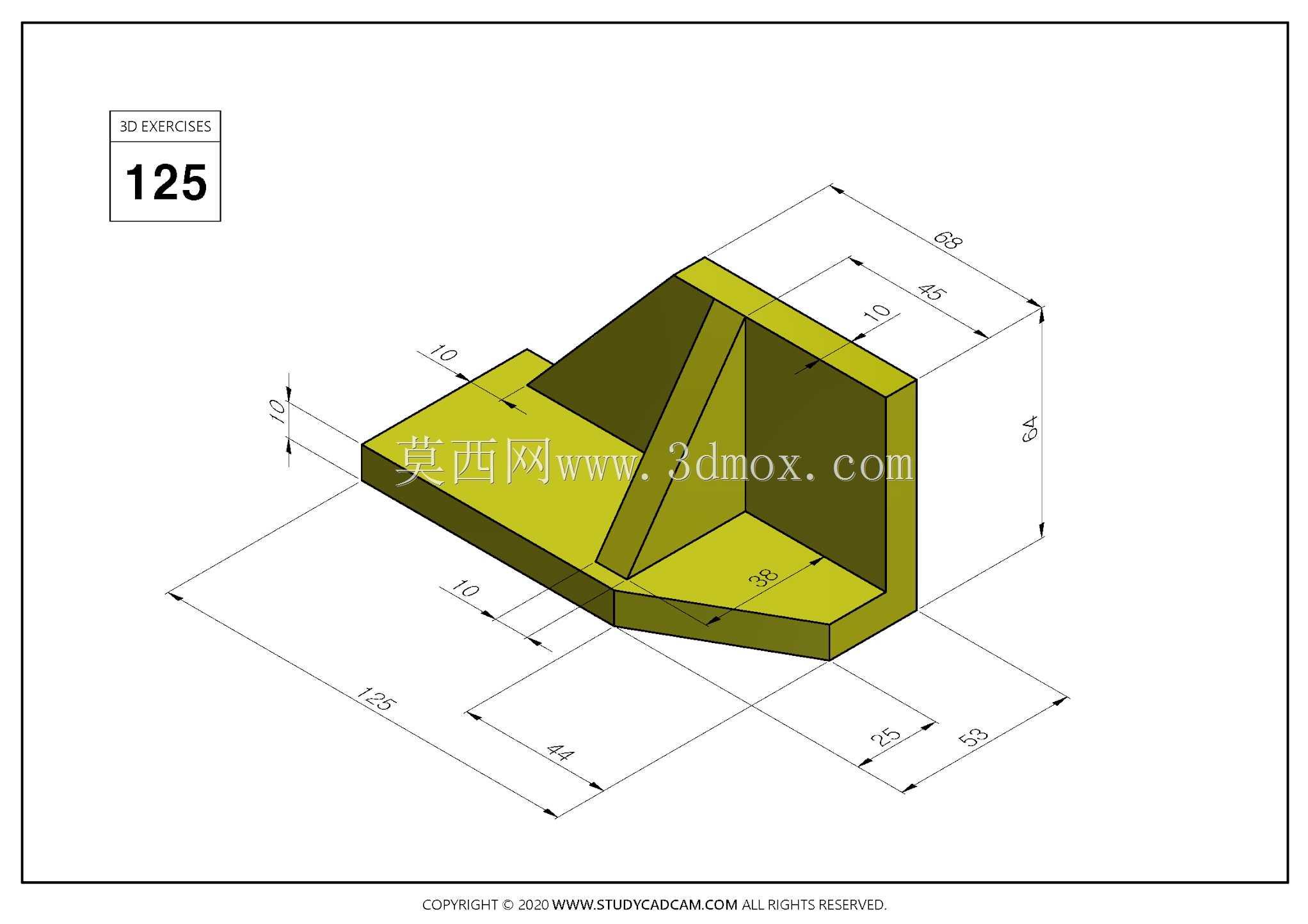

　　从安装边界来看，底板总长125、总宽53，立板总高64、总宽68，两个方向的外轮廓尺寸都控制在常规安装工位的预留范围内。底板上预留的安装孔位距侧边25、距前端44，孔位周边做了局部加厚凸台，既保证螺栓拧紧时的承压面积，也避免底板整体过厚带来的重量冗余。立板侧的安装孔距顶面10、距侧边45，和底板孔位形成错位排布，安装时扳手操作空间互不干涉。

　　建模过程中需重点关注几处细节：一是立板与底板交接的内侧根部留了10单位的让位缺口，可避开安装基面的焊缝凸起或装配毛刺，保证两个安装面都能完全贴合；二是三角筋与两侧板的交接处均做了小圆角过渡，避免加工时刀具在尖角处颤刀，也消除了热处理或受力时的裂纹起始点；三是底板前端10单位的位置做了局部下沉台阶，安装时可嵌入对应工位的定位槽，省去额外的定位销，装配效率更高。

　　在选型适配时，可根据实际载荷大小调整壁厚和筋板宽度，当前38单位的筋板宽度足以满足常规轻型设备的支撑需求，若用于振动较大的工位，可在不改变外轮廓安装尺寸的前提下，适当加大内侧圆角和筋板厚度，不会影响原有安装孔位的互换性。
