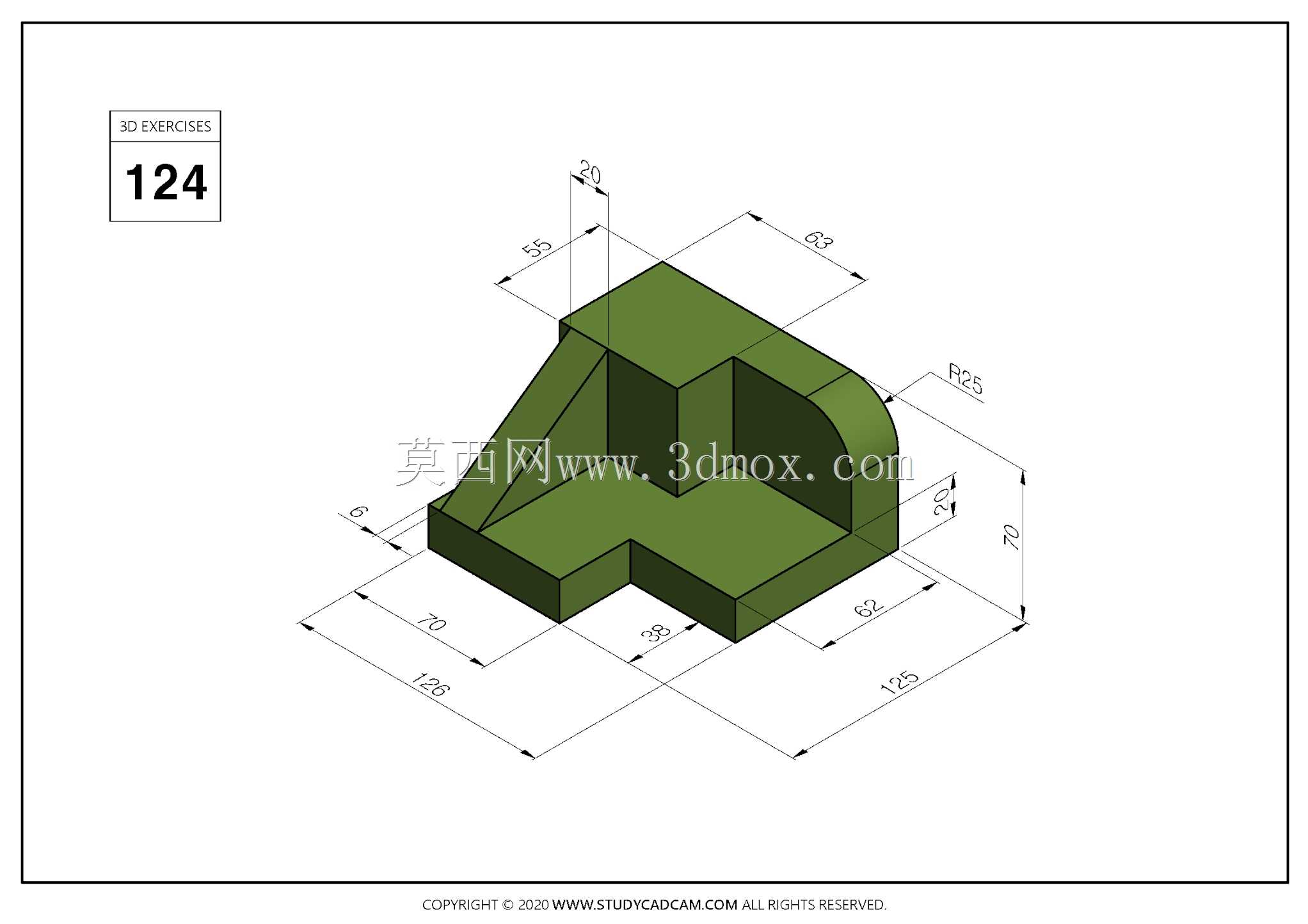

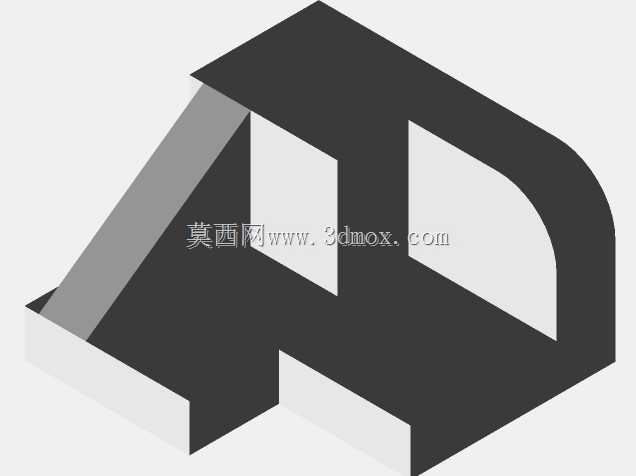

从等轴测视图标注能直接读出该支撑块的外轮廓边界:总长126、总宽125、总高70,右侧立壁做了R25的外圆弧过渡,左侧立壁顶部保留20×55的直角凸台,底部沿两个正交方向各伸出20宽的安装法兰边,法兰上预留的沉孔可直接穿M10内六角螺钉固定在型材台面或铸铁工作平台上。这类零件在自动化产线里常作为侧向定位挡块、传感器安装支架或者小型气缸的过渡连接座,尤其适合空间受限、需要同时提供两个垂直安装面的工位——比如皮带线末端的工件阻挡位,圆弧面可以避免划伤经过的钣金件外壳,直角凸台则能给光电开关提供平整的安装基准。
建模时优先从底部法兰开始拉伸,先拉出20厚的底板,再在底板上方叠加主体立壁,右侧圆弧部分用拉伸凸台加圆角命令一次成型,需要注意R25圆弧的圆心必须与右侧外壁对齐,否则会出现壁厚不均的问题;中间的镂空槽不是单纯减重,它留出了手指操作空间,也能让穿过的线缆从槽内走线,避免被两侧立壁夹损。两个立壁的壁厚均控制在20,这个尺寸在保证整体刚性的同时,不会让零件过于笨重,若采用6061铝合金加工,成品重量约1.2kg,单人即可完成拆装。
实际选型时要核对安装孔位的中心距:沿长度方向孔距70,沿宽度方向孔距62,这两个尺寸决定了它能否直接替换现有工位的旧挡块,无需重新在台面上钻孔。立壁顶部的平面可加工M4螺纹孔用于安装缓冲螺钉或磁性开关,圆弧侧壁也可根据需求追加侧向螺纹孔,但要注意钻孔深度不能超过壁厚的三分之二,避免钻穿内部镂空区域。零件的所有外露棱边均做了C1倒角,既去除加工毛刺,也防止操作人员在调试设备时被锐边割伤。从受力角度看,这种L型加圆弧的结构比纯直角立壁的抗侧向冲击能力更强,圆弧面能分散工件碰撞时的集中应力,长期使用后立板根部不易出现裂纹,适合频繁有工件触碰的定位工况。
