等轴测凸凹互锁拼接基座结构造型

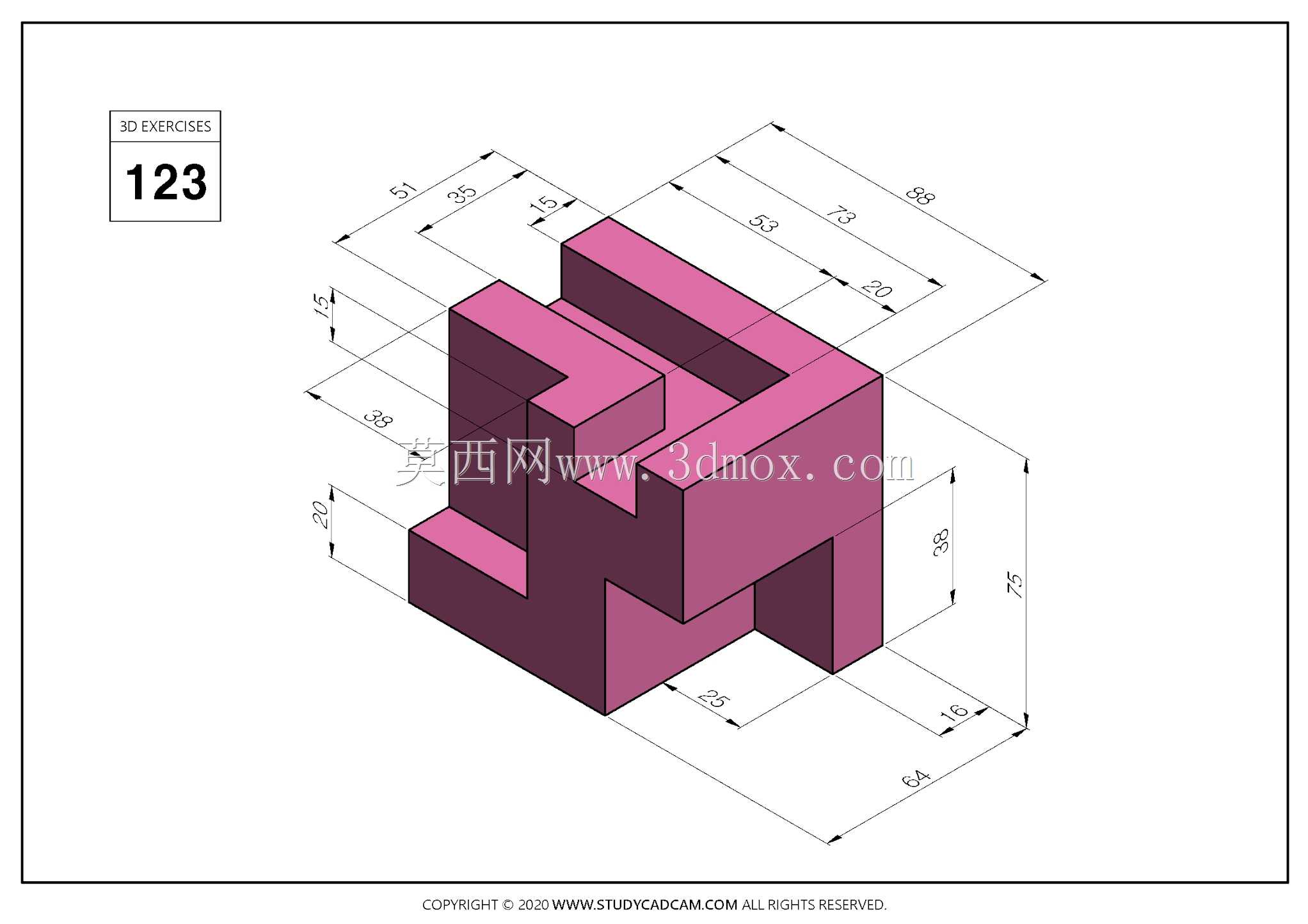

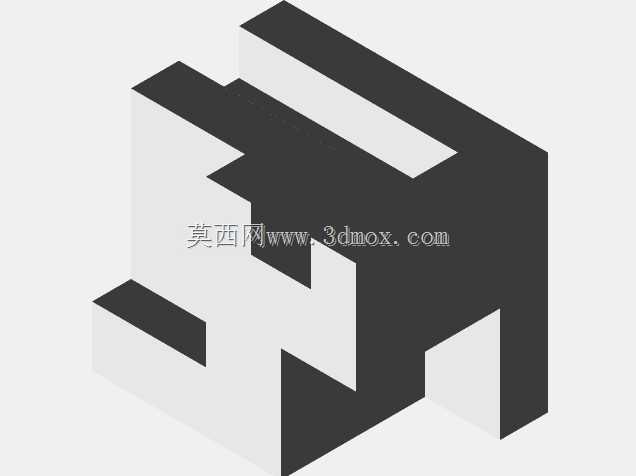

　　该结构件采用等轴测方式表达，整体由规则长方体经多次凸台叠加与凹槽切除形成，适合作为机械基础训练、定位块、拼接夹具或小型承载座的几何参考。模型外轮廓在长宽高三个方向均有明确边界，底部为主要承托面，侧面设置阶梯状凸缘，上部保留两条平行凸起，中间形成下沉槽腔，端部则开出半开放缺口。这样的布置使零件在装配时能够同时利用平面贴合、侧向止挡和槽腔限位，减少额外定位销的数量，也便于在工装板、输送线挡块或教学实训台上快速对位。从尺寸关系看，总长方向由底部完整边确定，总宽方向受两侧凸台外侧面约束，总高方向由最高凸台顶面控制；各段台阶高度、槽宽和缺口深度相互对应，形成可校核的封闭尺寸链。建模时宜先建立底部基体，再按功能分区叠加实体，随后对中间槽、

　　端部缺口和边角台阶进行切除，最后统一检查相邻面是否共面、凸凹特征是否存在干涉。由于所有特征基本由平面和直角构成，加工时可优先采用铣削方式，底面一次装夹找正后完成粗精加工，侧面台阶与槽腔按深度分层下刀；若用于3D打印，则需关注悬空缺口下方的支撑方向，尽量把底面贴合打印平台，以降低翘曲并保证关键贴合面的平面度。在实际应用中，这类结构不追求复杂曲面，而强调可测量、可装配和可重复制造。凸台承担定位与承载，凹槽用于避让、嵌合或安装紧固件，端部缺口可作为手动取放位或与相邻模块形成插接关系。多件相同或镜像件组合时，可通过凸凹互补实现阵列拼接，适用于实训考核、模块化夹具底板、设备内衬支撑以及简单机构的固定座。设计过程中需要特别控制壁厚与根部过渡，

　　避免在凸台根部形成应力集中；若承受侧向推力，应在受力方向增加接触面积或设置加强肋。图纸中的尺寸标注沿等轴测轴方向展开，便于直接读取长、宽、高方向的定位数值，结构工程师可据此反推建模顺序，工艺人员也能据此判断装夹次数和加工余量。整体造型虽然简洁，但涵盖了基体创建、特征加减、对称检查、尺寸闭环和装配约束等基础要点，对理解机械零件从几何造型到制造落地的转换具有较强参考价值。
