带斜向加强筋的块状基座结构造型

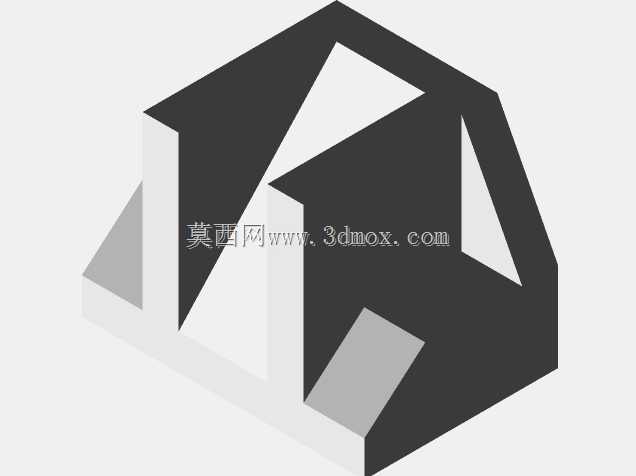

　　该块状支撑件在结构上采用底板承托、两侧立板合围、中部斜向筋板过渡的组合形式，整体轮廓接近矩形块体，适合在空间受限的设备内部作为局部承载或定位构件使用。从实际装配角度看，底部平面可作为主要安装基准，与设备台面、支架面板或型材框架面贴合；外侧立面能够提供侧向定位面，便于与相邻挡板、导轨安装板或传感器支架形成稳定邻接关系。这类结构常见于工装夹具、轻型输送线侧边定位单元、检测台架以及小型自动化设备的辅助支撑部位，用于承受垂直压力、侧向抵靠力以及装配过程中产生的局部弯矩。

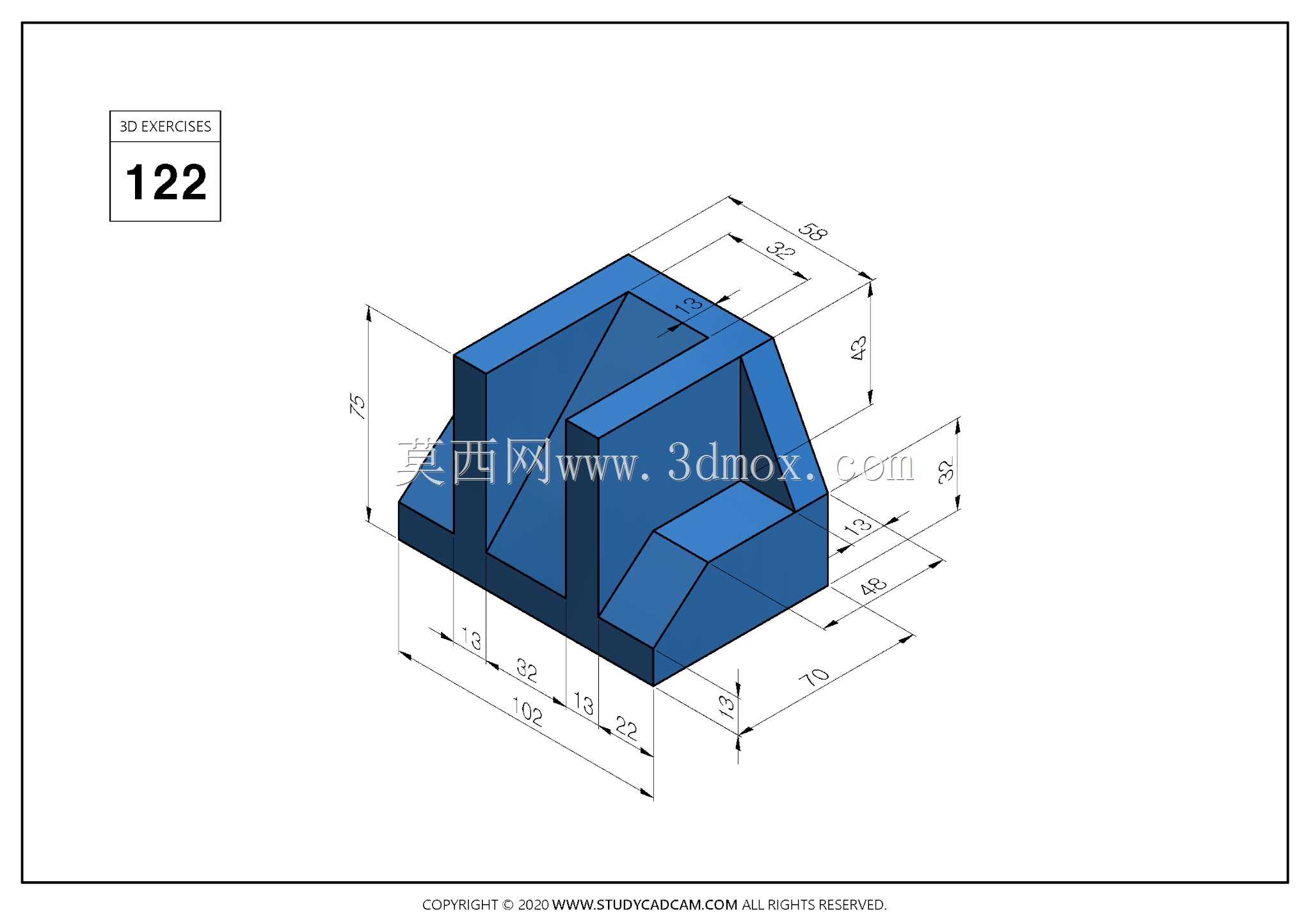

　　尺寸边界方面，模型总长方向控制在102，总宽方向约为58，总高方向为75，属于占地较小但具备一定高度的块状支撑件。底板厚度为13，保证底面有足够接触面积，同时避免整体过高造成刚性不足。立板顶部并非简单平直切除，而是通过斜面收窄，使上部宽度由58过渡至32，这种处理既减轻上部材料堆积，也让受力路径从顶部载荷更顺畅地传递到底板。右侧局部凸起台阶的长度为46、宽度为32、高度为13，可作为限位面、垫块贴合面或小型元件安装面使用；左侧留出的18长度区域则为紧固件、定位销或相邻零件避让提供了空间。

　　从设计思路看，中间斜筋并非单纯装饰特征，而是连接底板与后侧立壁的关键受力构件。斜筋将较高立板受到的侧向力分解为沿斜面的压应力和向底板传递的剪应力，可降低立板根部出现应力集中的风险。立板之间形成的凹槽宽度约18，能够容纳条形件、滑块边部或线缆导向件；凹槽底部与底板相连，清角位置在建模时保留了明确边界，实际加工中可根据工艺要求选择铣削清角或增加微小圆角。若用于焊接机架，该件可作为铣削后的定位块；若用于非金属或3D打印验证，则可直接用于装配干涉检查和承载比例验证。

　　外形上，各主要尺寸均以底面和侧立面为基准展开，13、18、22、32、46、70等分段尺寸使孔位、压板或相邻件的布置更有依据。顶部斜面与竖直壁之间的转折明确，便于在三维建模中通过拉伸、切除和肋板命令快速复现，也利于后续工程图生成尺寸链。对于结构设计人员而言，该模型的价值不在于复杂曲面，而在于通过规则几何特征实现刚性、避让和安装边界的平衡；在选型或改型时，可依据实际载荷调整筋厚、底板厚度和台阶高度，而不必改变总体安装轮廓。
