带双安装孔立式铰接支撑支座结构

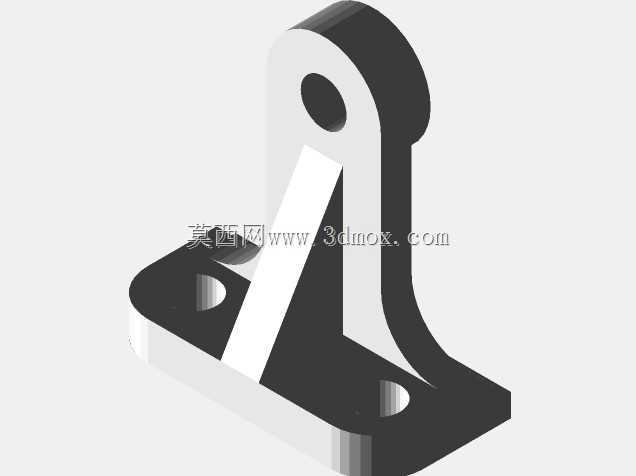

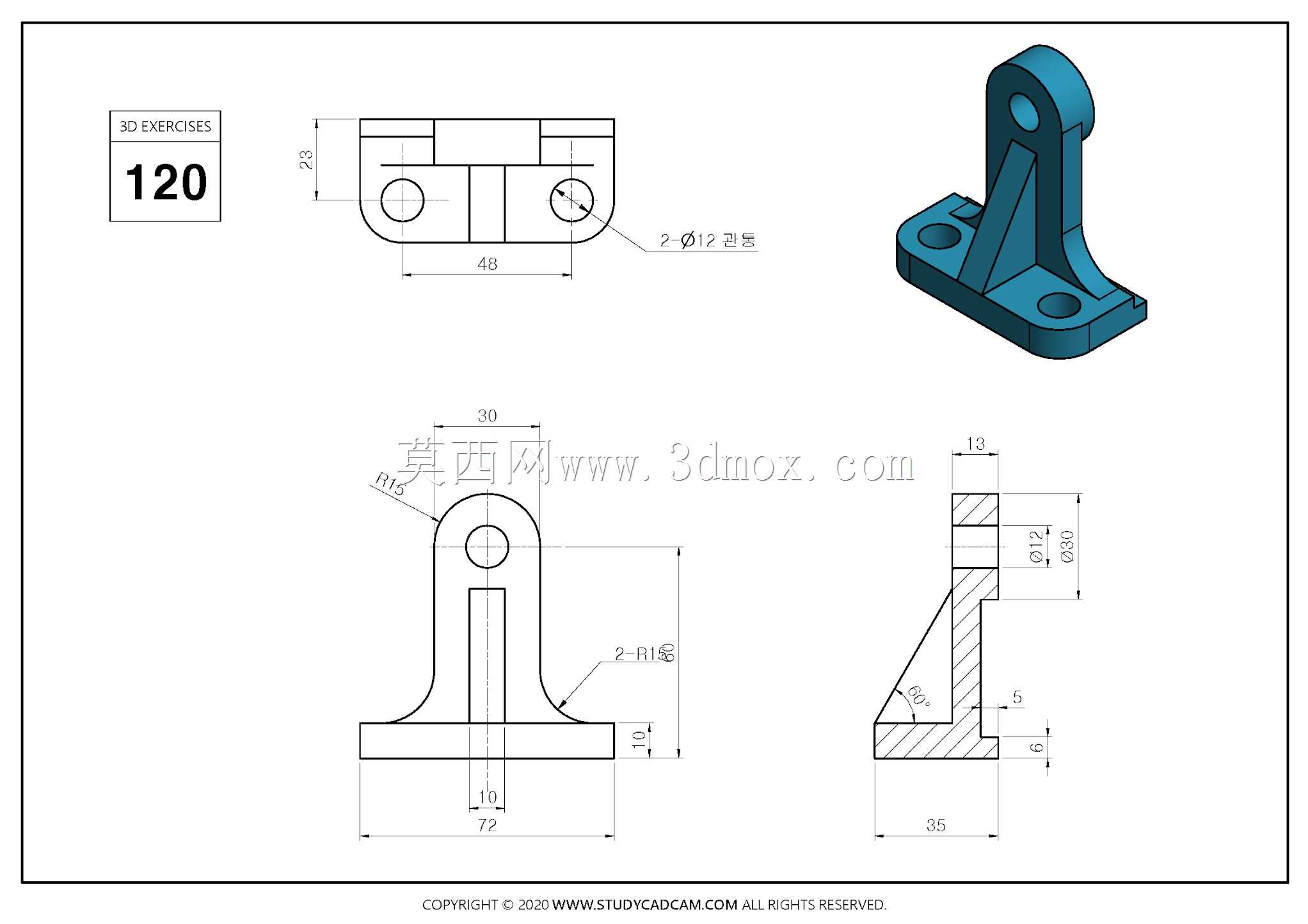

　　该立式铰接支座属于设备机架与活动执行部件之间的典型连接构件，在轻工输送线、小型工装夹具、自动化料仓挡停机构以及桌面型非标设备中十分常见。它的核心作用是为摆杆、连杆、压臂或张紧轮提供一个固定回转支点，同时通过底板把工作载荷传递到设备安装基面，避免铰接点直接焊接在型材或钣金上造成应力集中。从结构上看，零件下部为带两个沉孔的矩形安装底板，中部立板向上延伸并在顶端加工同轴销孔，后侧布置三角形加强筋，整体在保证支撑刚度的同时控制了铸件或机加工件的自重。底板长度方向总尺寸为72，宽度方向为35，两个安装孔中心距为48，孔口做沉台处理，可容纳内六角圆柱头螺钉头部，安装后螺钉不高出底板平面，既方便扳手操作，也能让支座底面与安装台面完全贴合。

　　立板顶端销孔直径为12，孔的同轴度直接决定铰接销轴转动是否顺畅，设计时两孔需一次装夹镗削完成，减少二次找正带来的位置偏差。立板与底板之间的过渡圆角取R15，可有效降低铸造或铣削加工时的转角应力，在往复摆动载荷下不易从根部萌生裂纹。后侧加强筋厚度为5，与立板、底板连接处均保留小倒角，筋板斜边与底板夹角取60度，这个角度兼顾了拔模方向和受力传递路径：摆臂施加在销孔处的径向力可沿立板向下分散，再通过筋板斜向传导至底板两侧，最终由两颗安装螺栓承担。零件总高方向尺寸为30，其中底板厚度为6，立板顶端厚度为13，整体占用的安装空间紧凑，适合在设备内部空间受限的位置布置。实际选型时，需要先核对安装台面的孔位是否与底板48的孔距匹配，

　　再确认铰接销直径与顶端12销孔一致，同时保证摆臂宽度小于立板两侧的开口间距，避免运动时发生侧向干涉。建模过程中，应先绘制底板草图并拉伸实体，再建立立板与加强筋特征，最后对销孔、沉孔和圆角进行细节处理；沉孔深度需与所选螺钉规格匹配，过深会削弱底板强度，过浅则螺钉无法完全沉入。这类支座通常采用铸铁或Q235钢加工，载荷较小时也可使用铝合金铣削成型，表面做发黑或阳极氧化处理，以提升车间环境下的防锈能力。
