折弯式叉型连接支座结构设计

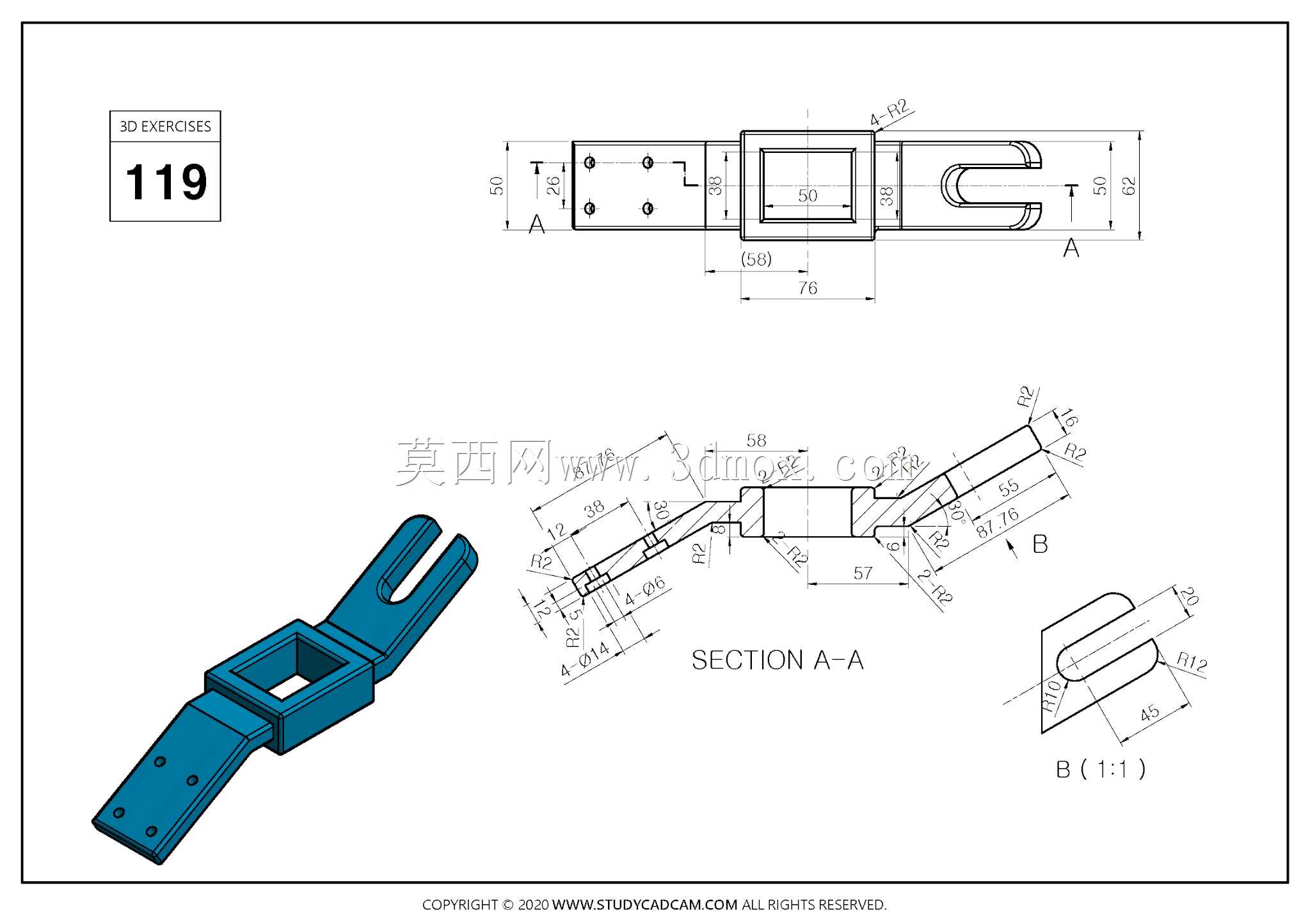

　　该零件属于典型的折弯型连接支撑构件，整体由三段功能区域连续折弯构成，一端为带四个安装孔的平直固定板，中部为带方形贯通腔的矩形框体，另一端为开口叉型铰接端，各段通过折弯形成空间夹角，用于在有限安装空间内完成错位平面间的载荷传递与动作衔接。从实际装配关系看，平直固定板上的四个孔呈矩形分布，可通过螺栓将构件锁紧在设备基座或机架立面，孔位周边保留足够的螺栓扳手空间，避免安装时与相邻筋条发生干涉；中部方形贯通腔既可以减轻整体自重，也可供连杆、定位块或线缆穿过，在轻量化设备、传送机构以及手动工装中，这种中空结构能够在不明显削弱截面抗弯能力的前提下降低材料消耗。叉型端的U形开口用于容纳配对铰接件，端部两侧平行面可作为销轴支撑，

　　开口宽度与销孔位置直接决定铰接副的回转范围。工程图中对叉端圆弧、开口宽度以及折弯夹角均给出了明确尺寸，目的是保证配对件装入后转动灵活，同时控制侧向间隙，防止传动过程中出现晃动。设计这类折弯支座时，首先要确认安装面与铰接点之间的空间偏距，再据此确定折弯角度和各段长度；若折弯半径过小，钣金成型时外侧容易产生裂纹，内侧则可能起皱，因此图中折弯处保留了合理过渡半径。零件总长度方向覆盖安装板、方框体和叉头三个区域，宽度方向以叉头开口尺寸为约束边界，高度方向则由折弯后两平面的垂直距离决定，选型时需要核对这些外轮廓是否与周边护罩、梁体或运动件发生碰撞。中部方框体的壁厚与外框尺寸共同决定截面惯性矩，在承受悬臂载荷时，该区域是弯矩集中位置，

　　建模时应保证折弯线与方框边的对齐关系，避免因几何错位导致应力集中。固定板上的孔距需与基座预制孔系匹配，若用于焊接机架，也可将孔作为定位基准先点焊再紧固；叉头销孔与开口端面的垂直度影响销轴受力状态，加工时通常以固定板底面为粗基准，经折弯成型后再精加工销孔，以消除折弯回弹带来的位置偏差。从三维建模角度看，该零件适合采用钣金特征与实体特征结合的方式完成：先绘制安装板和叉头的展开轮廓，再按折弯线建立折弯角度，中部方框可通过凸缘或闭合角特征处理，最后对孔位、倒角和局部圆角进行细化。建模过程中需同步检查折弯扣除值与实际板厚是否一致，否则展开长度会直接影响下料尺寸。对于需要做运动校核的场合，可将该支座与销轴、连杆和配对叉头进行装配，

　　模拟铰接端在极限摆角下是否与方框体边缘接触，同时复核固定板螺栓在受拉、受剪复合工况下的安全裕度。整体结构没有复杂曲面，工艺路线以激光下料、数控折弯、钻孔和去毛刺为主，适合小批量设备配套，也可作为自动化线体中过渡拨叉、压紧臂或定位支架的基础结构参考。
