腰形法兰式带凸台贯通安装支座

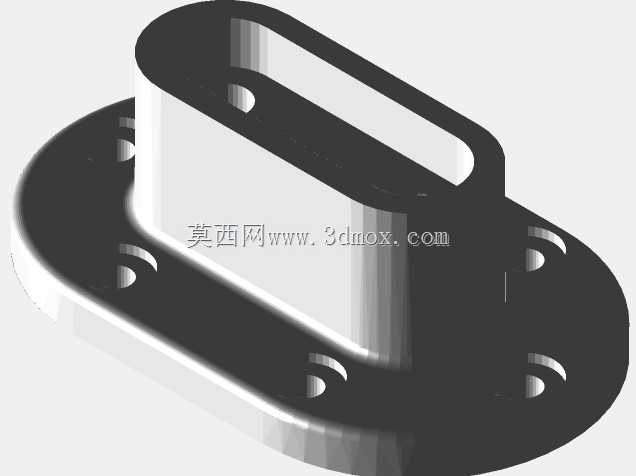

　　该零件属于典型的法兰式安装支座，整体由下部腰形安装底板与上部凸起的长圆形贯通筒体组成，内部形成连续的长圆孔通道，可用于杆件、管线、导向销或传动部件的穿过、定位与支承。底板外缘采用圆弧过渡，既减少尖角应力集中，也便于在有限安装面上布置紧固件；上部筒体相对底板加高，能够增加配合长度，提高被支承件在轴向和侧向受力时的稳定性。

　　从结构功能看，底板上分布有多个安装孔，孔位围绕贯通区域对称布置，适合通过螺栓将支座固定在机架、墙板或设备平台上。上部筒体端部及底板局部设置倒角，既有利于装配导向，也可去除加工锐边。剖视图体现了底板与筒体之间的壁厚变化，连接处保留过渡圆角，能够在承受压紧力、侧向弯矩或振动载荷时降低应力集中风险。对于需要贯穿安装并保持一定导向距离的机构，这种结构比单纯平板过孔更具刚性和定位优势。

　　在实际设备中，这类支座常见于导向机构、输送限位装置、调节杆支撑、穿管固定座以及轻工自动化设备的连接部位。它不直接承担复杂传动功能，而是为运动件或贯穿件提供稳定基准，因此设计重点在于安装面平面度、孔位同轴关系、贯通孔有效长度以及螺栓孔边界距离。若底板贴合不良，紧固后可能引起筒体偏斜；若孔位距边缘过小，则会削弱局部强度并影响拧紧空间。

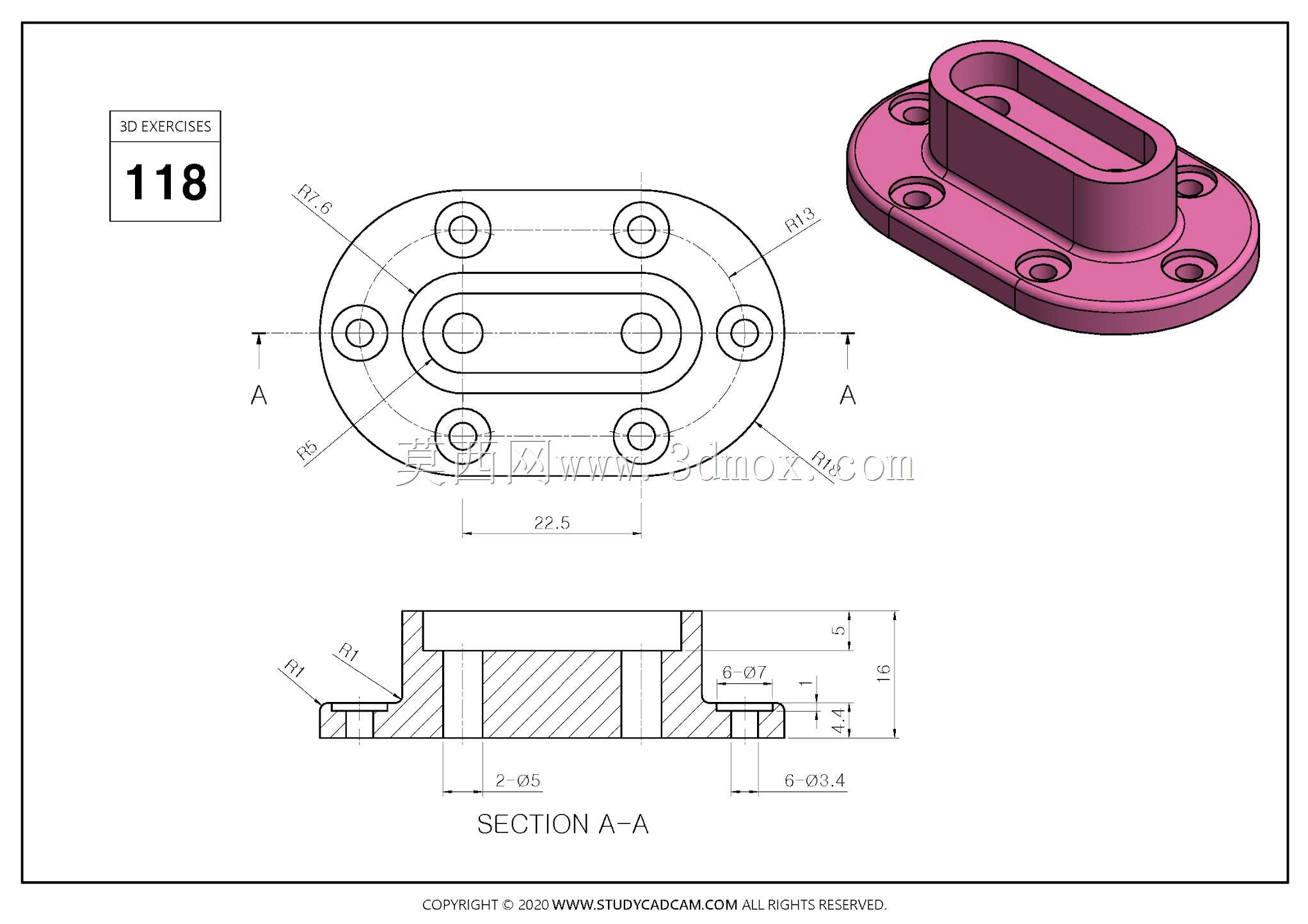

　　图纸给出的外形与剖视信息可用于建立完整三维实体，并据此检查装配干涉。建模时应优先绘制底板腰形轮廓和上部筒体截面，再通过拉伸、切除和圆角命令形成主体；安装孔、沉孔或倒角需按视图关系逐一核对。需要注意的是，长圆形贯通孔与外筒体之间存在偏心或同心关系时，应结合俯视图与剖视图确认中心距，避免只按单一视图推断。壁厚、孔边距和底部凸台高度共同决定零件的可制造性与承载表现。

　　该结构外形紧凑，法兰方向明确，适用于安装空间呈狭长布置的场合。上部凸台不仅提高接触与导向长度，也使紧固件远离贯通区域，便于扳手操作。对于三维建模和结构选型人员而言，可将其作为标准支座类零件的参考样例，在类似贯穿支承、穿板固定和导向座设计中按载荷条件调整板厚、筒高、孔径及螺栓数量。
