双孔斜置L型限位支撑座结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652178
  • 双孔斜置L型限位支撑座结构
  • 双孔斜置L型限位支撑座结构

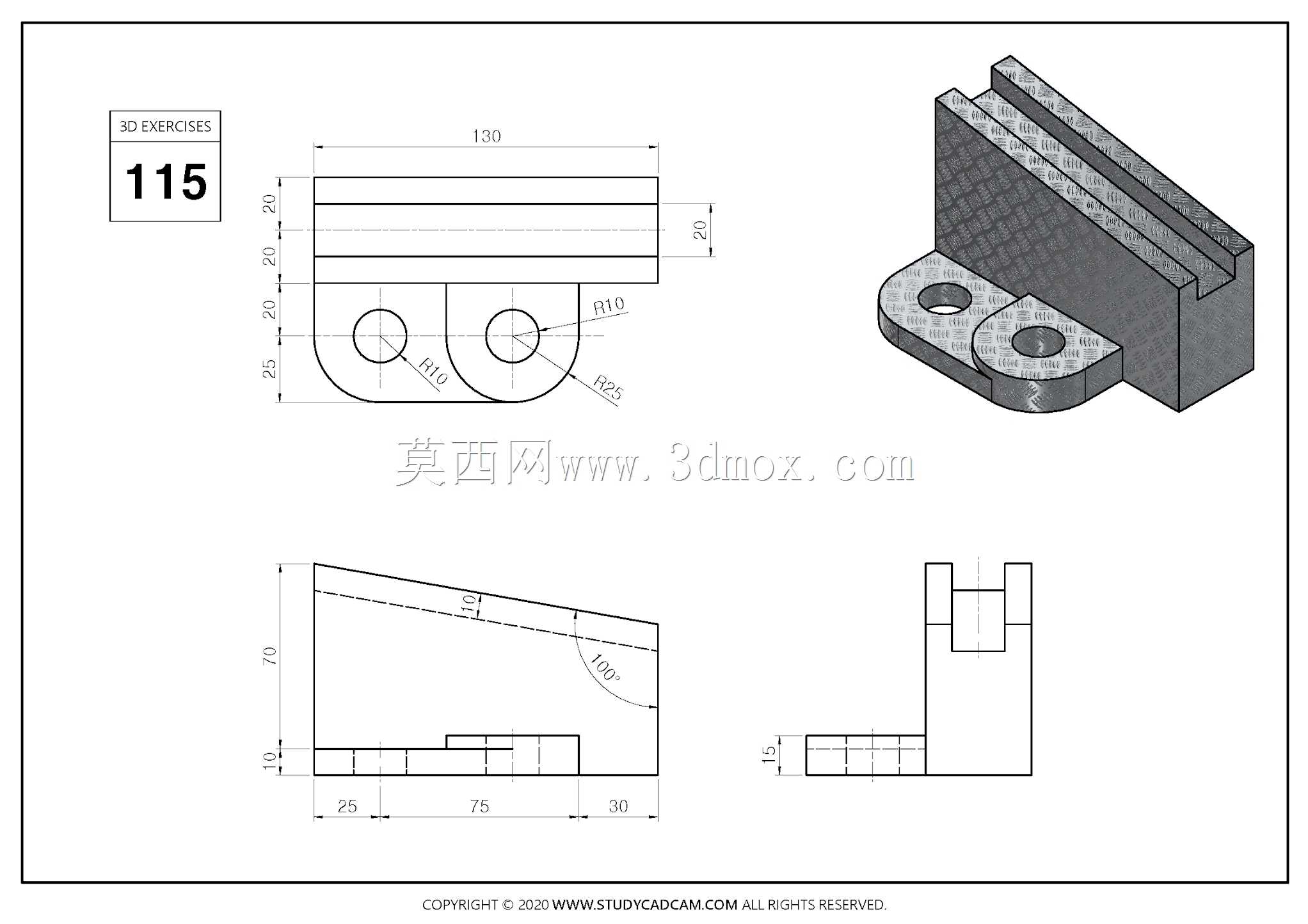

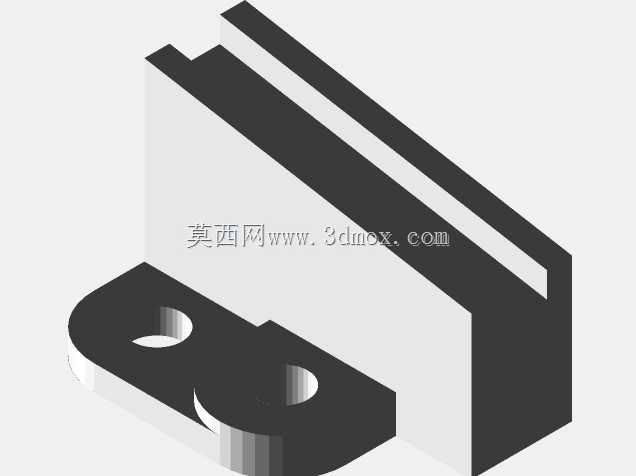

  该支撑座整体呈L型布局,底部为带两个同轴沉孔的水平安装翼,上部为带通槽的竖直立板,立板顶面相对底面呈10°倾斜,整体轮廓长度130mm,总高70mm,底部翼板厚度15mm,立板主体厚度20mm,顶部开槽深度20mm。两个安装孔中心距40mm,孔内径φ10,沉孔外径φ25,可适配M10内六角圆柱头螺钉完成底面固定,沉孔结构能保证螺钉头完全埋入座体,不会突出底面影响安装平面度。

  从实际使用场景看,这类带斜顶面的支座多用于工装夹具、轻型输送线侧边挡停、检测设备工位承托等位置。顶部斜面上的通槽可嵌入导向条、耐磨片或传感器安装板,斜面角度能让被承托工件在放置时自然靠向定位侧,减少人工对位的调整量;底部双孔布局相比单孔固定,能避免座体受侧向力时绕螺栓转动,在频繁受轻微冲击的挡停工况下,连接可靠性明显更高。

  设计时优先保证了安装基准与受力面的位置关系:底面为全加工基准面,与立板后侧定位面垂直,两个安装孔关于座体宽度方向对称布置,可抵消槽内嵌入件工作时产生的侧向弯矩。立板与底板交接处做了圆角过渡,能降低铣削加工后的应力集中,也避免淬火或长期受力时在转角处产生裂纹。顶部槽宽与槽深按常用标准导向条规格预留,槽的两侧面平行度直接决定嵌入件的导向精度,建模时槽的对称中心面与两安装孔中心连线重合,装配后不会出现偏载。

  尺寸链上,总长130mm中,底板前侧到第一孔中心为25mm,两孔中心间距75mm,第二孔中心到底板后侧为30mm,这一分布让座体在安装时,前后侧均留出足够的扳手操作空间,不会因为孔距边缘过近导致装配时工具与座体干涉。立板高度方向,底部15mm为实体承力段,上方55mm为开槽支撑段,10°斜面从立板前侧顶部向后侧下方延伸,既保证槽内嵌入件有足够的压紧长度,也不会因为斜面过度切削削弱立板整体刚性。

  建模过程可先绘制底板与立板的组合拉伸轮廓,再对底部两个圆孔执行拉伸切除并生成沉孔,随后在立板顶部切除导向通槽,最后通过拔模或斜面切除命令生成10°倾斜顶面。圆角处理放在所有特征完成后统一添加,可避免早期圆角对后续草图定位、尺寸标注造成干扰。工程图中需重点标注底面与后侧定位面的垂直度、两安装孔的同轴度与位置度、顶部槽两侧面的平行度,以及斜面对底面的角度公差,这些形位公差直接决定该支座在工装中的定位重复精度。
