带内六角孔棘爪式止动限位盘结构

　　这类带内六角通孔的外缘棘爪盘，常见于需要周向定位、单向止退或角度限位的机构中。它不是单纯装饰件，而是把扭矩传递、轴向压紧和防转约束集中在一个冲压或机加工盘片上。中心六边形孔用于与六角轴段配合，相比圆孔键连接，装配更直接，对中性较好，也能在较小轴向空间内传递一定扭矩。外缘均匀分布的凸爪承担止动功能，当相邻零件出现反向转动趋势时，凸爪会卡入对应齿槽、缺口或端面凹槽，从而把回转运动限制在设计允许范围内。

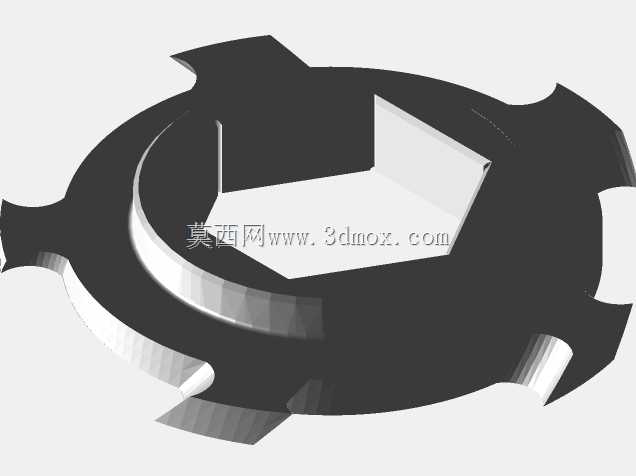

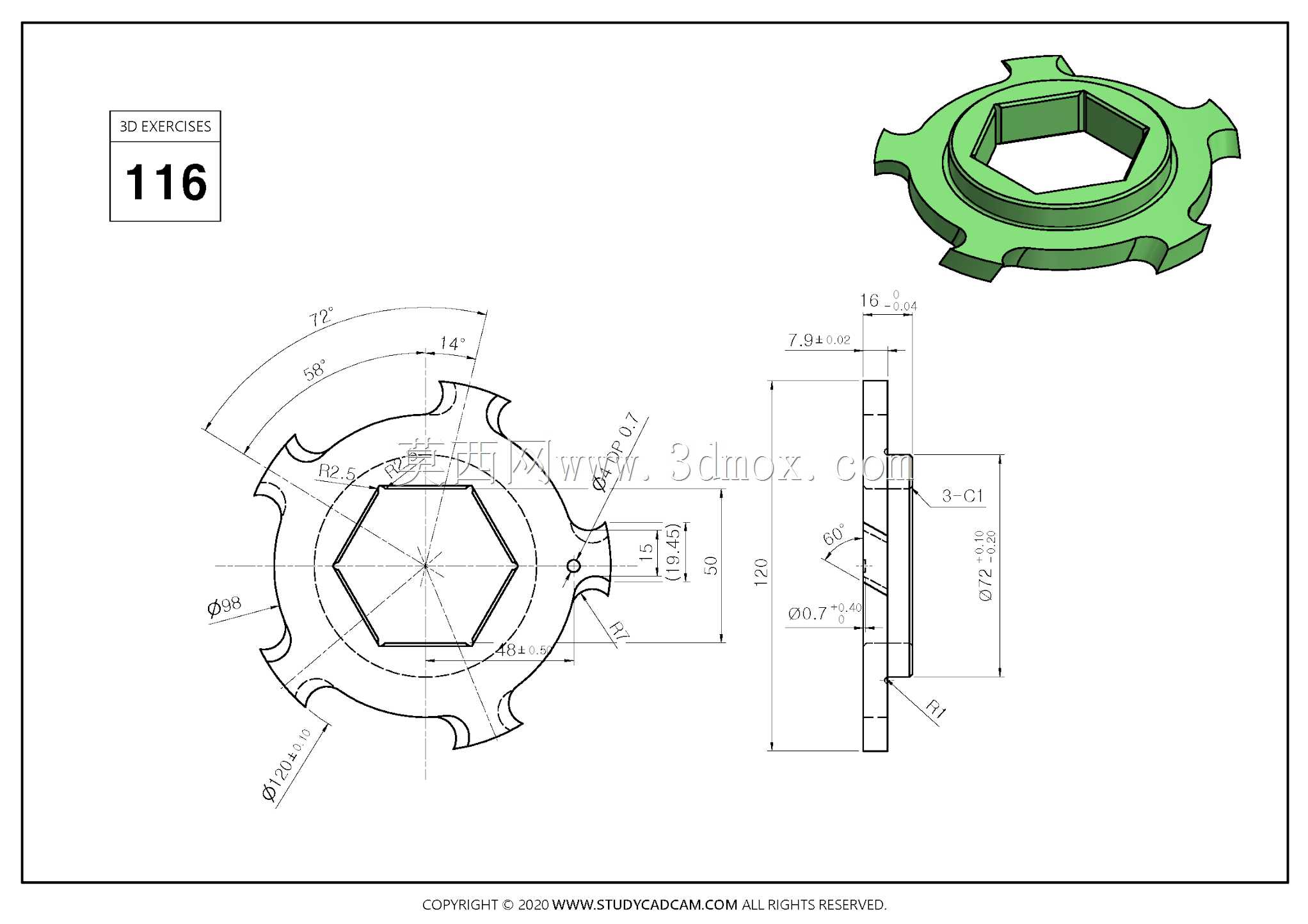

　　从结构上看，盘面采用阶梯轮廓：中部凸起形成环形加强带，既提高平面刚度，也为贴合面提供定位边界；外缘爪部之间做圆弧过渡，可降低尖角处应力集中。图纸中标注的外圆、内孔和台阶尺寸，决定了该件能否落入既有安装腔。中心孔尺寸需要与轴头形成明确配合，过松会造成冲击和偏磨，过紧则会给压装带来困难。盘厚方向的台阶高度直接影响轴向压紧量，设计时要结合垫片、螺母或卡簧的实际位置校核，避免出现压不死或装配干涉。

　　角度分布是该件的关键。凸爪按固定节角布置，使每次止动都有确定的相位关系；局部角度公差会影响啮合顺畅度，若爪位偏差过大，可能出现单侧接触、卡滞或无法完全落入槽位的问题。外缘小缺口和小孔可用于装配定位、防转销配合或轻量化减重，在不显著削弱截面的前提下改善工艺性。三个沉孔或通孔区域则服务于紧固件连接，孔位分布需与配对件保持一致，孔边倒角不能省略，它能引导螺栓进入并减少锐边划伤。

　　实际建模时，应先建立中心六边形与外圆基准，再按节角阵列爪形，随后处理台阶面、安装孔和局部缺口。草图阶段就要把对称约束、角度约束和同心关系锁定，否则后续阵列容易累积偏差。对于爪部受力面，建议保留清晰的直边或微斜面，不要为了外观随意加大圆角；配合区域的圆角半径需与配对件槽底圆角协调。工程图中除常规尺寸外，还应重点标注端面跳动、孔位角度和关键配合面粗糙度，因为这些项目直接决定止动是否可靠。

　　在设备维护和选型中，这类盘片多用于调节机构、锁紧组件、分度定位或小型传动末端。安装前需检查六角孔是否有毛刺，爪部是否在运输中变形；装配后应手动盘动相邻件，确认正向转动灵活、反向止动明确，且盘片没有被强行顶起。若用于频繁启停场合，还应关注爪面磨损和局部压痕，必要时通过热处理提高表面硬度。
