T型带槽圆柱定位锁紧销轴

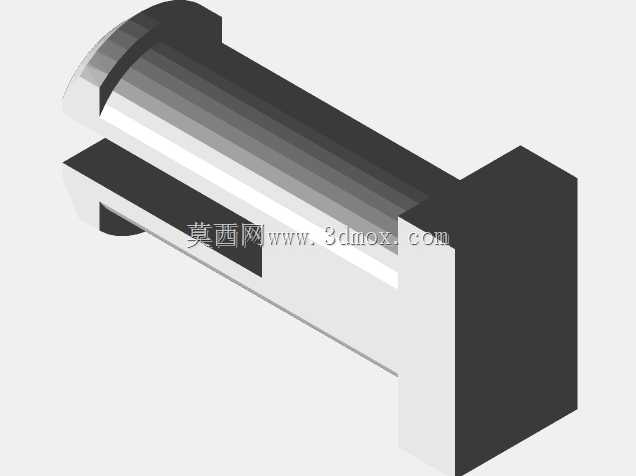

　　这款T型带槽圆柱销轴属于机械连接定位类基础五金件，整体采用一体式实心结构设计，主体为长圆柱杆身，一端设置垂直于杆身的T型挡边，另一端为圆弧过渡的开槽端头，杆身沿轴向开设通长凹槽，整体结构无多余拼接部件，受力传递路径连续，可承受中等径向剪切载荷与轴向限位拉力。从实际应用场景来看，这类销轴常被用于通讯设备内部机架的快速铰接定位、小型工装夹具的快拆转轴、电子设备壳体的卡扣式连接，也可作为自动化输送线小型料架的铰接销轴使用，尤其适合需要频繁拆装、且要求安装后防自行脱出的工位。在设计思路上，端头的轴向开槽并非用于安装弹性卡簧，而是直接利用开槽两侧的弹性形变实现端头卡入定位孔后的胀紧锁止，省去了额外卡簧、开口销的装配工序；

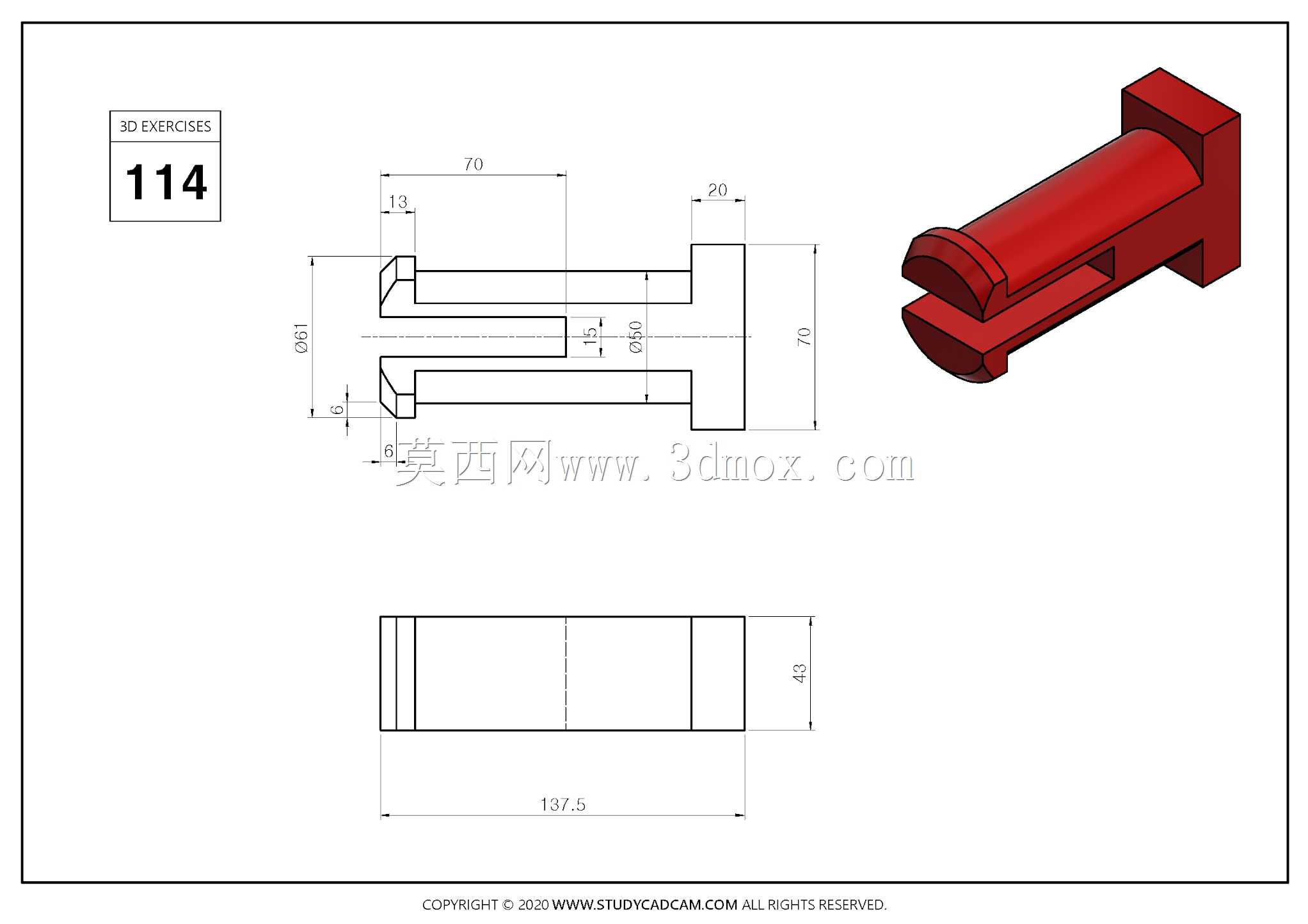

　　T型挡边的尺寸大于杆身直径，安装时可直接抵靠在安装板外侧，作为轴向定位基准，无需额外加工轴肩，也能避免销轴从安装孔另一侧完全窜出。杆身的通长凹槽一方面可在销轴插入配合孔时排出孔内残留空气，减少插入阻力，避免密闭孔内形成气压导致销轴无法装到位，另一方面可容纳少量润滑脂，在长期铰接转动过程中持续释放润滑介质，降低杆身与孔壁的磨损速率，同时也能容纳装配过程中带入的微小粉尘碎屑，避免碎屑卡滞在配合面之间造成转动卡涩。从尺寸边界来看，该销轴总长度为70mm，T型挡边的外侧总高度为70mm，杆身主体直径为20mm，开槽端头处直径略大于杆身，开槽宽度13mm，端头处预留6mm的弹性变形余量，T型挡边厚度方向尺寸为43mm，

　　零件整体最大外轮廓长度为137.5mm。在安装适配时，安装板上的定位孔直径需与杆身直径采用小间隙配合，孔位边缘需做0.5-1mm的倒角，既方便销轴快速插入，也能避免端头开槽处的锐边刮伤孔壁；若用于铰接转动场景，配合孔的表面粗糙度建议控制在Ra1.6-3.2之间，可大幅降低长期转动磨损。该零件的所有棱边均做了小圆角过渡，没有尖锐毛刺，既避免装配过程中划伤操作人员，也能减少应力集中，提升交变载荷下的疲劳寿命。建模过程中需重点保证T型挡边与圆柱杆身的垂直度，否则安装后挡边无法完全贴合安装面，会出现轴向窜动间隙；同时开槽的对称度需控制在0.1mm以内，保证两侧弹性变形量均匀，锁止力度一致，避免出现一侧卡紧、一侧松脱的情况。
