带半圆护罩的铰接支座结构件

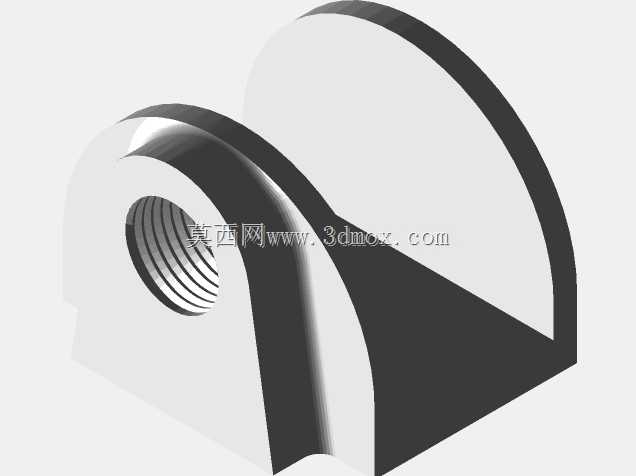

　　该零件属于小型铰接支撑类结构件，整体由下部矩形安装基座、中部带横向贯通孔的圆柱筒身以及后侧向上延伸的半圆弧护罩三部分融合而成，各区域过渡处均设置圆角以降低应力集中风险。从实际工况来看，这类构件常出现在小型连杆机构、可调式操作台支架、轻型工装夹具的转动节点处，横向贯通的内孔用于穿装销轴或螺栓，实现两个部件之间的铰接转动，后侧的半圆弧护罩则可以对铰接位置的销轴端部、配套垫片或者小型扭簧形成物理遮挡，避免设备运行过程中杂物卡入转动副，同时也能减少操作人员误触运动部位的风险。下部的矩形基座底面为平整安装面，基座上预留的两个沉孔结构用于穿装紧固件，将整个支座固定在设备机架或者台板上，安装时需要保证基座底面与安装面完全贴合，

　　避免紧固后出现附加内应力导致筒身孔位偏斜。从尺寸边界来看，零件整体长度方向尺寸为18，宽度方向为13，总高度方向尺寸为16，横向贯通孔的公称直径为15，孔内壁设计有内螺纹结构，可直接与对应规格的外螺纹销轴配合，省去额外配置螺母的步骤；基座底部的安装孔中心距、沉孔深度均经过匹配校核，能够适配常用的内六角紧固件规格。中部筒身与下部基座衔接处设置有加强结构，可承受铰接位置传递的径向载荷与少量倾覆力矩，半圆弧护罩的外轮廓半径为10，内壁与筒身外圆顺滑衔接，既不会干涉铰接部件的转动行程，又能提供足够的防护范围。建模过程中需要优先保证横向内孔与安装基面的平行度要求，各倒角、圆角尺寸需严格对应加工工艺需求，

　　贯通孔的螺纹段长度要满足螺纹啮合的安全圈数，避免使用过程中出现螺纹滑牙失效。这类支座在选型替换时，要重点核对安装孔位间距、内孔直径以及整体安装高度三个边界尺寸，确保替换后铰接点的转动中心位置与原设计一致，不会引发连杆机构运动干涉。
