L型带立板铰接安装支座结构设计

项目分类:通用五金配件 发布时间:2022-06-09 ID:652180
  • L型带立板铰接安装支座结构设计
  • L型带立板铰接安装支座结构设计

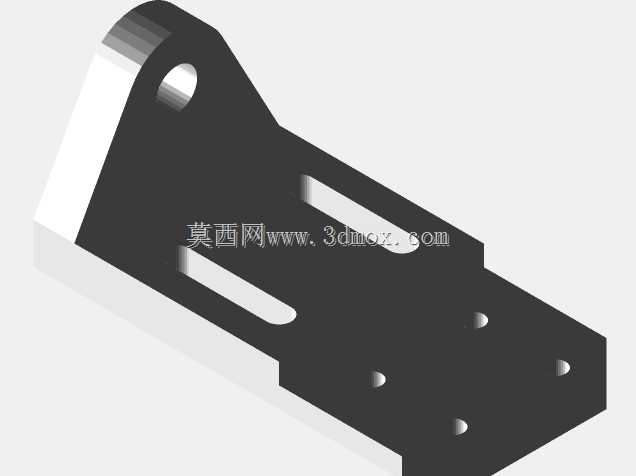

  这款L型折弯支座在自动化生产线、小型工装夹具、物流输送设备的侧边铰接点位十分常见,主要承担水平安装面与竖直摆动部件之间的载荷传递功能,底部平板贴合设备型材台面或机架钢板,立板顶端的铰孔用于穿装销轴,连接摆杆、压臂、挡停块这类需要小范围回转的执行构件。

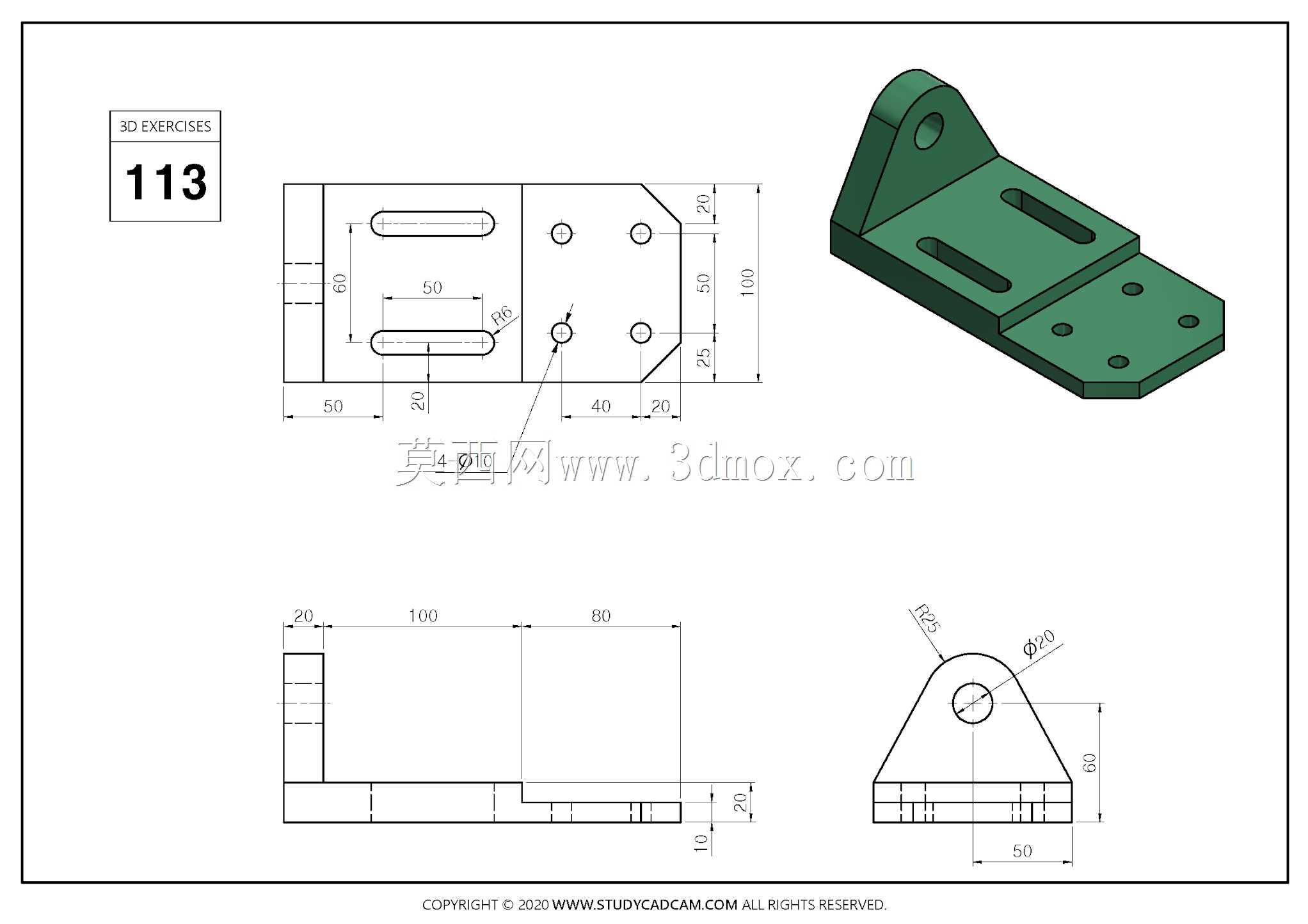

  从结构受力角度看,底板总长200、总宽100,厚度方向预留10mm实体尺寸,保证螺栓锁紧后板面不会出现翘曲变形;底板上开设的两个长圆孔长度50、宽度20,孔位沿长度方向居中布置,安装时可沿支座长轴微调位置,抵消机架安装孔的加工累计误差,即便现场孔距存在2-3mm偏差,也无需重新扩孔或补焊。底板四角分布的四个光孔,孔距分别为40、20、50、50,可直接适配M6或M8内六角螺钉,沉孔结构隐藏螺钉头部,避免突出部位干涉摆动件运动轨迹。

  立板部分从底板后侧垂直向上延伸,总高100,顶端加工R25半圆头,中心开设Φ20铰接孔,孔位距离底板安装面高度80,这个高度设计预留了足够的摆动空间,避免摆臂回转时与底板边缘发生磕碰。立板与底板交接处做了直角折弯强化,没有额外焊接筋板,依靠板材自身折弯强度即可承受常规偏载,对于轻载工装场景,这种一体折弯结构比焊接件外观更平整,也不存在焊缝开裂、焊后变形的隐患。

  实际选型应用时,需要先确认安装边界:设备台面预留的安装区域长度不能小于220,宽度不小于120,上方摆动件的回转半径要避开底板上的长孔区域;销轴与铰孔推荐采用H8/f7间隙配合,保证转动顺畅同时控制径向窜动量。如果用于有振动冲击的工位,可在底板与机架之间增加薄橡胶垫,再配合长圆孔调整位置后锁紧,能进一步降低铰接点的异响。建模过程中,折弯处的内R角、孔位边距都严格遵循钣金加工工艺,长圆孔两端圆弧与直段相切无拐点,所有孔位距离板边均大于2倍板厚,不会出现冲压开裂问题,直接导出工程图即可用于激光下料、折弯、钻孔工序。
