带法兰锥轴外螺纹连接销轴结构

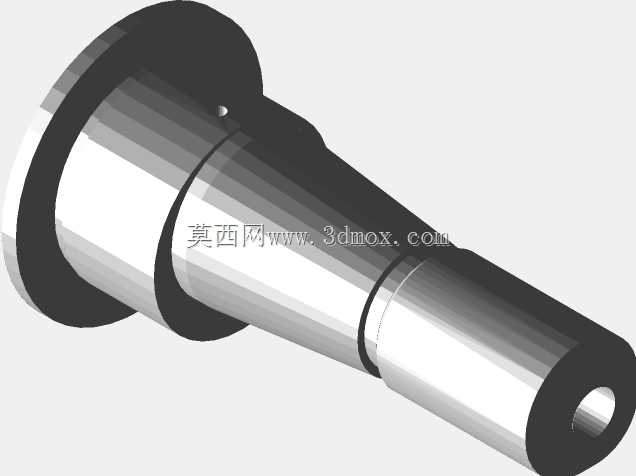

　　该零件属于带定位法兰的锥度过渡轴类连接件，一端设置外螺纹用于锁紧固定，另一端为法兰盘结构实现轴向定位，中间段采用锥面与圆柱面组合的过渡形式，内部沿轴向开设通孔，可用于穿装锁紧件、布设油路或者减轻零件自重。在实际设备装配场景中，这类零件常应用于工装夹具铰接位、小型传动机构支撑位、通讯设备内部组件连接位，既可以作为转轴承受径向载荷，也可以作为拉紧销轴传递轴向锁紧力，法兰端面可直接贴合安装基准面，省去额外配置轴套、定位挡圈的工序，适配安装空间紧凑、需要快速拆装维护的结构场景。从结构设计逻辑来看，法兰端直径大于相邻轴段，能够在零件装入安装孔后直接形成轴向硬限位，避免装配时零件窜动过量；中间锥段的设置一方面可以在压装过程中起到导向作用，

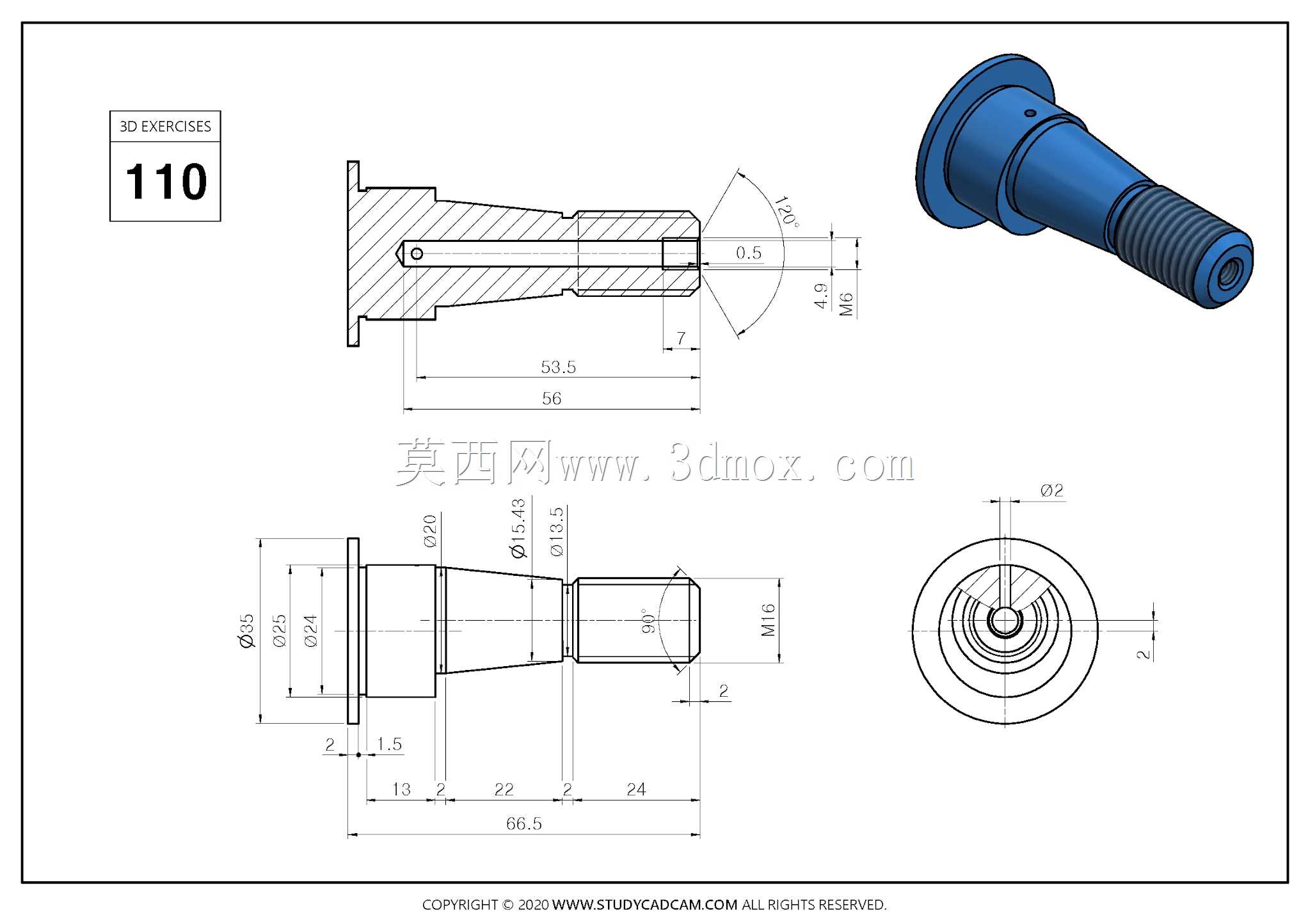

　　降低孔轴对位的难度，另一方面锥面配合可小幅消除装配间隙，提升连接刚性；末端细牙外螺纹可搭配锁紧螺母，对被连接件施加稳定的预紧力，螺纹末端的内孔可在需要时穿装开口销，实现螺纹锁止，防止设备运行过程中螺母受振动松脱。从图纸标注的安装边界尺寸来看，零件整体轴向总长为66.5mm，法兰端厚度2mm，法兰盘外径25mm，相邻定位轴段直径24mm、轴向长度1.5mm；锥段两端直径分别为15.43mm与13.5mm，锥段轴向长度22mm；末端螺纹段规格为M16，螺纹段轴向长度24mm，螺纹根部退刀槽宽度2mm；零件内部通孔直径分别为2mm与0.5mm，径向还开有直径2mm的横向锁止孔，可适配穿装锁止销。建模过程中需优先保证各段轴的同轴度公差，

　　锥面的锥度需与图纸标注完全匹配，法兰定位端面需与轴线保持垂直，螺纹特征需符合普通螺纹的标准牙型规范，横向锁止孔与轴向内孔的相交位置需做合理的工艺处理，避免应力集中。这类零件的结构兼顾了定位、连接、锁止三项核心功能，相比普通等直径销轴，它无需额外配置轴向定位零件，集成度更高，在小空间装配场景下能够有效减少零件数量，降低装配复杂度，同时锥面导向结构也能提升现场拆装的效率，适合批量应用在各类小型工业设备、通讯终端结构以及精密工装夹具当中。
