十字槽连杆式铰接传动连接头结构

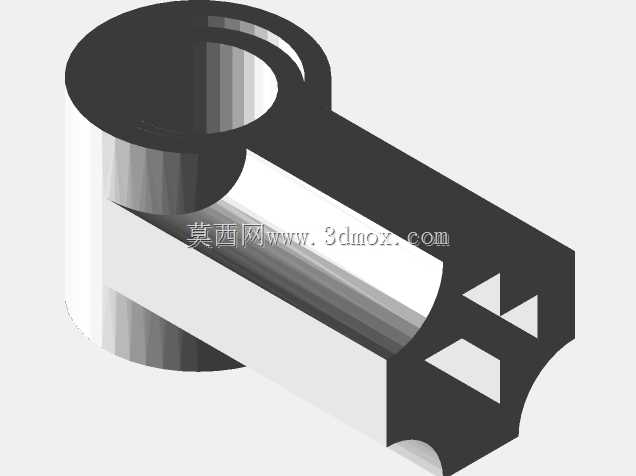

　　该零件属于小型铰接传动连接件，整体采用一端带铰接环、另一端带十字驱动槽的杆身结构，主要用于小行程往复机构、手动工具换向结构、小型锁具连杆以及轻载传动节点中，承担扭矩传递与摆动铰接的复合功能。零件左端为同轴环形铰接座，外圆设置R0.5过渡圆角，内孔用于穿装销轴，可与相邻构件形成回转副；杆身从铰接环侧向右侧延伸，截面为矩形，右侧端部加工十字形凹槽，槽内各侧壁可与十字形拨头或十字轴配合，将转动或直线往复动作传递至下游构件。从剖面结构看，左端铰接孔为阶梯通孔，大孔段用于容纳销轴端部或衬套，小孔段保证销轴同轴定位，孔口与外圆之间保留均匀壁厚，避免应力集中；杆身内部从右端向左侧加工出一段矩形空腔，既减轻零件整体重量，

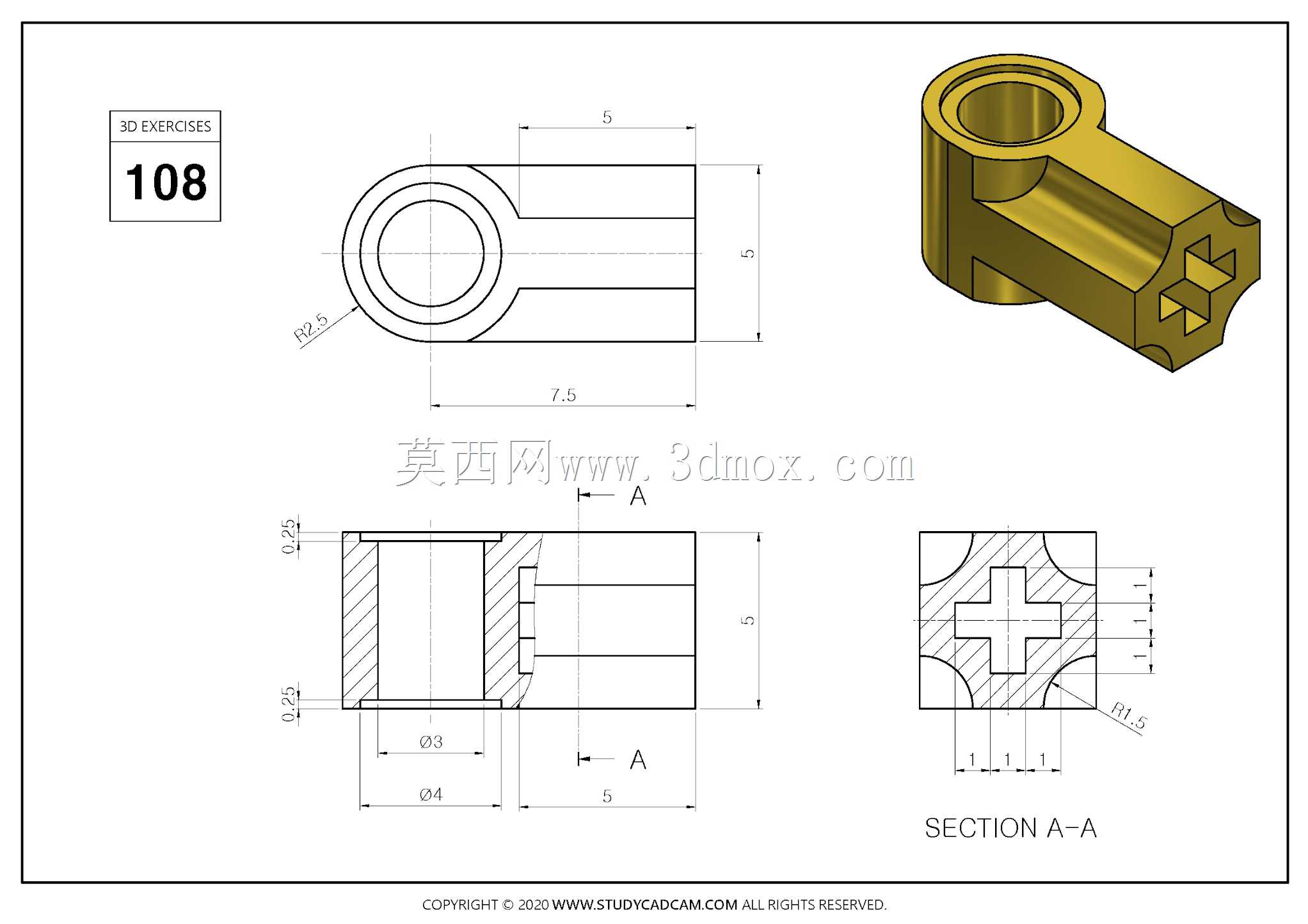

　　也可为配合件提供插入行程空间。右端十字槽的四个槽宽均匀，槽底与外端面之间保留R0.5圆角，槽口边缘做微小倒角，便于装配时对中导入，同时减少热处理或长期受力后的尖角开裂风险。外形尺寸方面，零件总长方向控制在7.5单位，铰接环外圆半径为2.5单位，杆身宽度为5单位；剖面方向上，铰接端最大外圆为φ5，内部阶梯孔分别为φ3与φ4，右端空腔深度为5单位，十字槽各槽边距中心均为1单位，整体边界紧凑，适合在空间受限的机构内部布置。建模时需优先保证铰接孔与杆身轴线的同轴度，以及十字槽中心与杆身对称面的重合度；圆角过渡应在实体拉伸后统一添加，避免在草图阶段过度约束导致特征失败。该类接头在实际使用中通常与销轴、复位弹簧或拨叉配合，

　　铰接端允许一定角度摆动，十字槽端则可补偿少量装配偏差，因此在小型夹具、柜门联动机构、玩具传动结构以及精密仪器调节机构中均有应用。设计时还需根据载荷大小选择黄铜、钢或工程塑料等材料，若用于频繁摆动场景，可在铰接孔内增加衬套以提高耐磨寿命；十字槽侧壁承受拨头挤压，需保证槽宽公差与表面粗糙度，避免长期使用后出现旷量。
