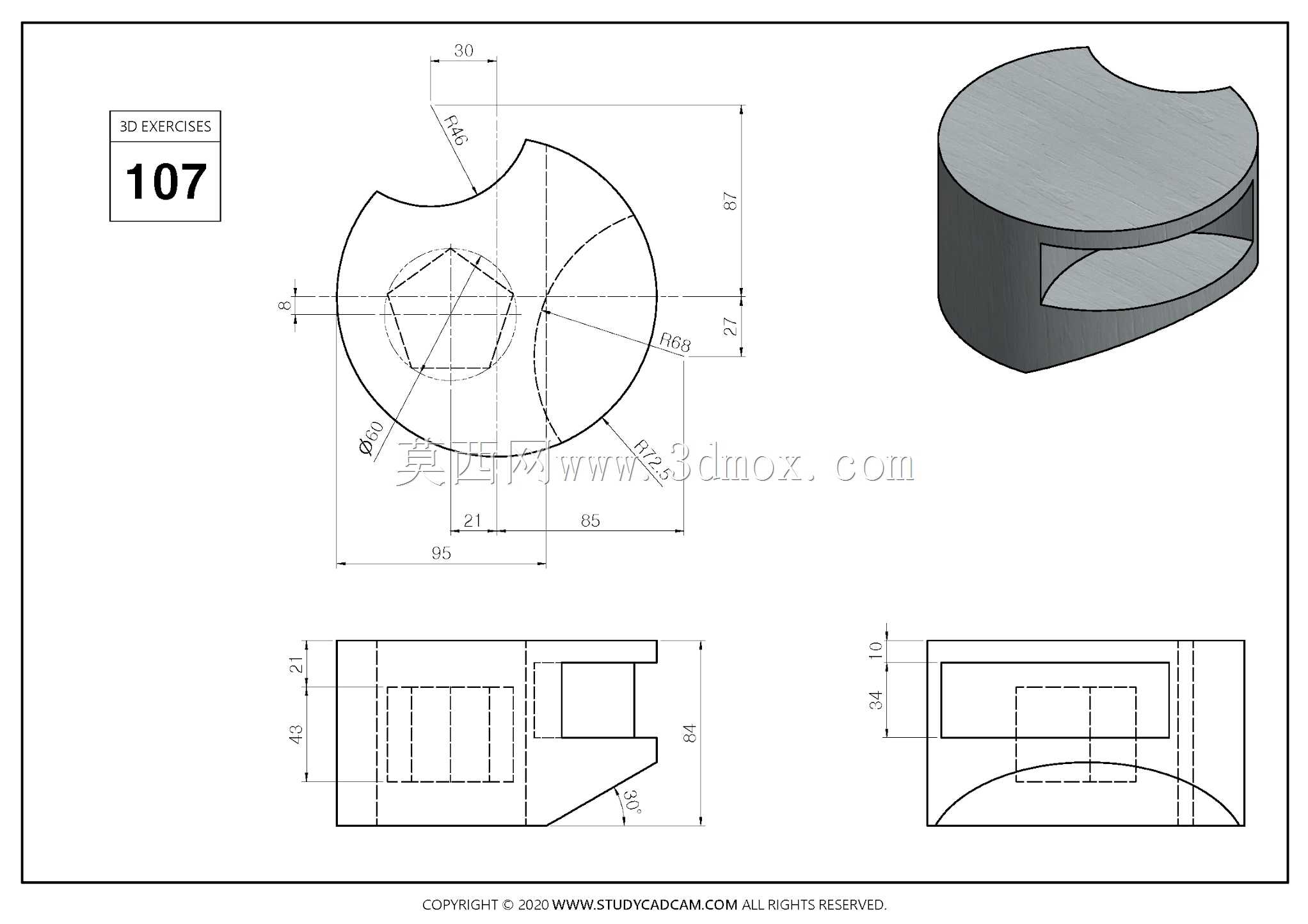

该零件属于小型支承与定位类构件,整体以圆柱基体为核心,在实体上同时布置内五方通孔、侧向开口槽以及两处圆弧切除轮廓,适合用于工装夹具、手动调节机构、轻载定位装置中作为转接或止动件。圆柱外圆可直接装入对应基座孔内,依靠外圆面实现径向定位;内五方孔能够与五方柄工具、锁紧轴或调节杆配合,传递扭矩并限制周向转动,相比普通圆孔更适合需要频繁拆装、又要防止打滑的手动调节场合。侧向开口槽将圆柱局部贯通,使零件在装配后可从侧面避让连杆、拨叉或走线空间,也能为卡簧、销钉等小件提供安装位置,避免整体结构额外增加凸台。顶部与侧部的圆弧切除并非单纯造型,其半径与边界位置直接决定相邻零件的运动包络,在紧凑机构中可以减少干涉风险,同时降低零件局部重量。
从尺寸边界看,零件总长方向控制在85毫米级,外圆最大直径约80毫米,总高约48毫米,五方孔位于基体中心区域,槽口宽度与深度按视图给定尺寸约束,安装时只需保证外圆与基座孔的同轴度以及端面贴合度,即可满足定位要求。建模时应先建立圆柱主体,再以中心五边形草图切除内孔,随后处理侧向通槽;两处圆弧边界需要分别建立草图并约束相切与定位尺寸,避免圆弧中心偏移造成轮廓错位。下部视图中的斜角与矩形凸台区域用于配合相邻限位面,加工时可通过铣削一次成型,端面与外圆的垂直度会直接影响装配后的支承稳定性。这类结构在实际设备中常承担定位、压紧、角度调节或工具转接功能,尤其适合空间受限、无法采用标准紧固件完成周向固定的部位。设计时需要重点关注槽口根部的应力集中,
若用于反复受力的机构,可在根部保留微小圆角;若仅作为轻载定位件,则按图纸尖角加工即可。五方孔与配合轴之间应选取合适间隙,既保证手动装配顺畅,又不能因间隙过大产生晃动。外圆与安装孔推荐采用小间隙配合或过渡配合,端面承受压紧力时需保证足够接触面积。整体结构没有复杂曲面,特征关系清晰,适合作为机械零件建模练习,也可直接用于类似工装的结构参考。
