带耳凸台铰接支座三维结构设计

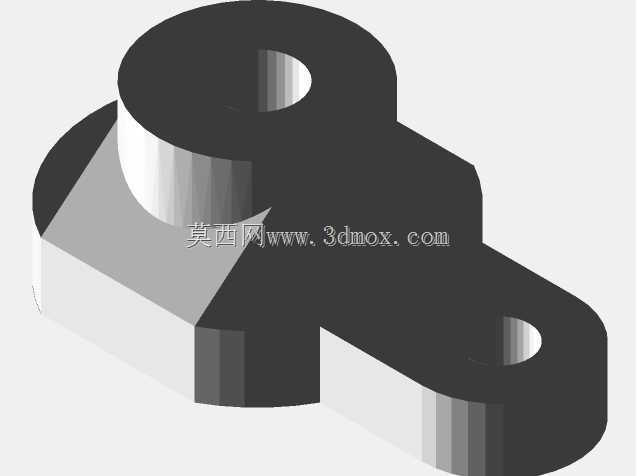

　　该零件属于小型铰接支撑类构件，常见于轻载连杆机构、夹具定位单元、自动化输送线旁接组件以及设备检修翻盖的回转支撑位置。主体一侧为带中心通孔的圆柱凸台，另一侧延伸出带安装孔的扁平耳板，底部为整块安装基面，中部通过三角筋板将凸台与底板连为一体，用于在承受径向铰接载荷的同时降低连接部位的应力集中。

　　从实际装配关系看，圆柱凸台内孔用于穿装销轴、螺钉或小轴，实现与摆臂、压块、连杆头等零件的回转配合；耳板上的小孔则用于辅助定位、穿装紧固件或连接限位拉杆。底板承担主要支承功能，安装时贴合设备基板、支架立面或型材表面，依靠底面接触保证支承稳定性。由于凸台与耳板不在同一轴线上，该结构特别适合空间受限、需要偏心支点或错位连接的机构位置。

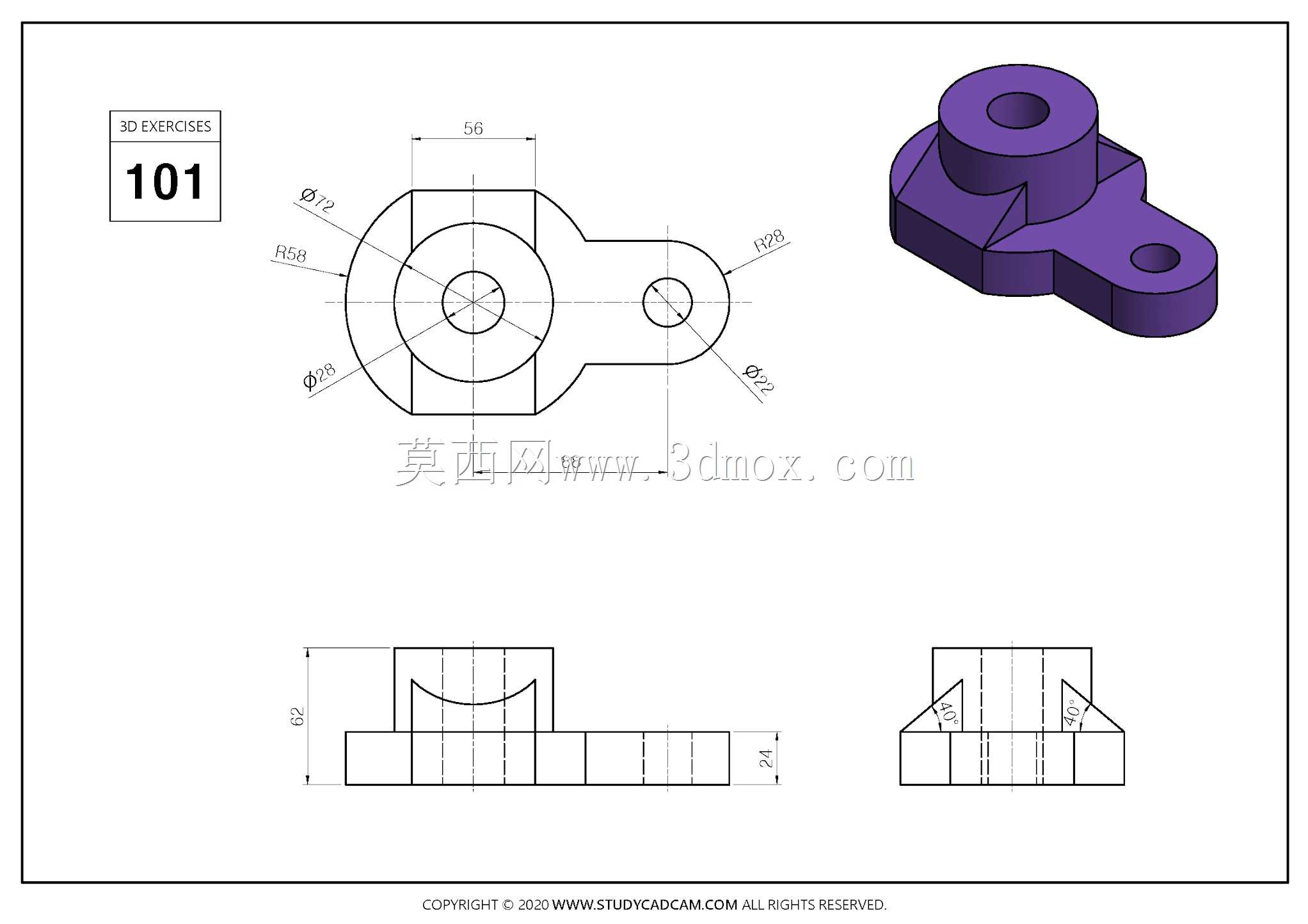

　　结构设计上，圆柱段外圆与内孔保持同轴，端部凸缘可提高销轴接触长度并增强轴向承载能力。耳板端部采用圆弧过渡，可避免尖角处产生裂纹，同时减少与周边零件运动干涉。底板与立筒交接处设置斜向加强筋，使载荷能够从凸台侧壁顺畅传递至安装基面，相比无筋薄壁结构，在同等壁厚下可明显提高刚性。视图中还表达了底板厚度、凸台高度、耳板外圆及孔位等边界尺寸，这些尺寸直接决定零件在装配体中的占位范围。

　　建模时应优先建立底板轮廓，再拉伸圆柱凸台与耳板，随后切除中心孔和耳板孔，最后添加筋板与铸造圆角。对于需要机加工的配合面，应区分毛坯面与加工面：凸台内孔、底面及销轴贴合端面通常需要保证尺寸精度，非配合外表面可保留均匀壁厚。圆角处理不宜过小，否则在铸造或3D打印成型时容易出现应力集中和成型缺陷；壁厚也应尽量均匀，避免厚大断面造成缩孔或翘曲。

　　安装边界方面，需重点校核底板长度方向占用空间、凸台中心到耳板孔中心的距离、凸台外径与上方回转件的间隙，以及销轴穿过内孔后两端的伸出长度。若用于频繁摆动场合，还应在凸台端面考虑垫圈沉位或润滑槽，以减少磨损并提高维护便利性。整体结构简洁，加工方式适应性强，既可采用铸件后机加工，也可直接由型材铣削或增材制造完成。
