三辐条圆轮缘手轮操作件结构

　　该手轮属于机床、轻工设备与通用工装中常见的手动操作件，整体采用三辐条对称布局，外缘为连续圆形轮缘，中心设置轮毂与轴孔，用于把操作人员的周向旋转动作传递给阀杆、丝杠、调节轴或微调机构。轮缘截面并非简单矩形，而是带有圆弧过渡的握持型截面，既能够增加手掌接触面积，又可在转动时减少局部硌手感；在需要频繁正反转、点动对位或带阻尼进给的场合，这种轮廓比薄板冲压手轮更适合长时间握持。

　　从结构受力看，三根辐条按120°均布，将外缘扭矩传至中心轮毂。辐条与轮缘、轮毂交接处保留圆角，可降低铸造或机加工后尖角处的应力集中，避免在紧急锁紧、反向冲击或偏重载荷下出现裂纹。轮毂部分长度大于辐条厚度，能够为配合轴提供更长的支承接触段，减少手轮安装后的偏摆；中心孔周边设计有紧定螺钉平面或锁紧结构，可将手轮固定在指定轴端，防止空转或轴向窜动。

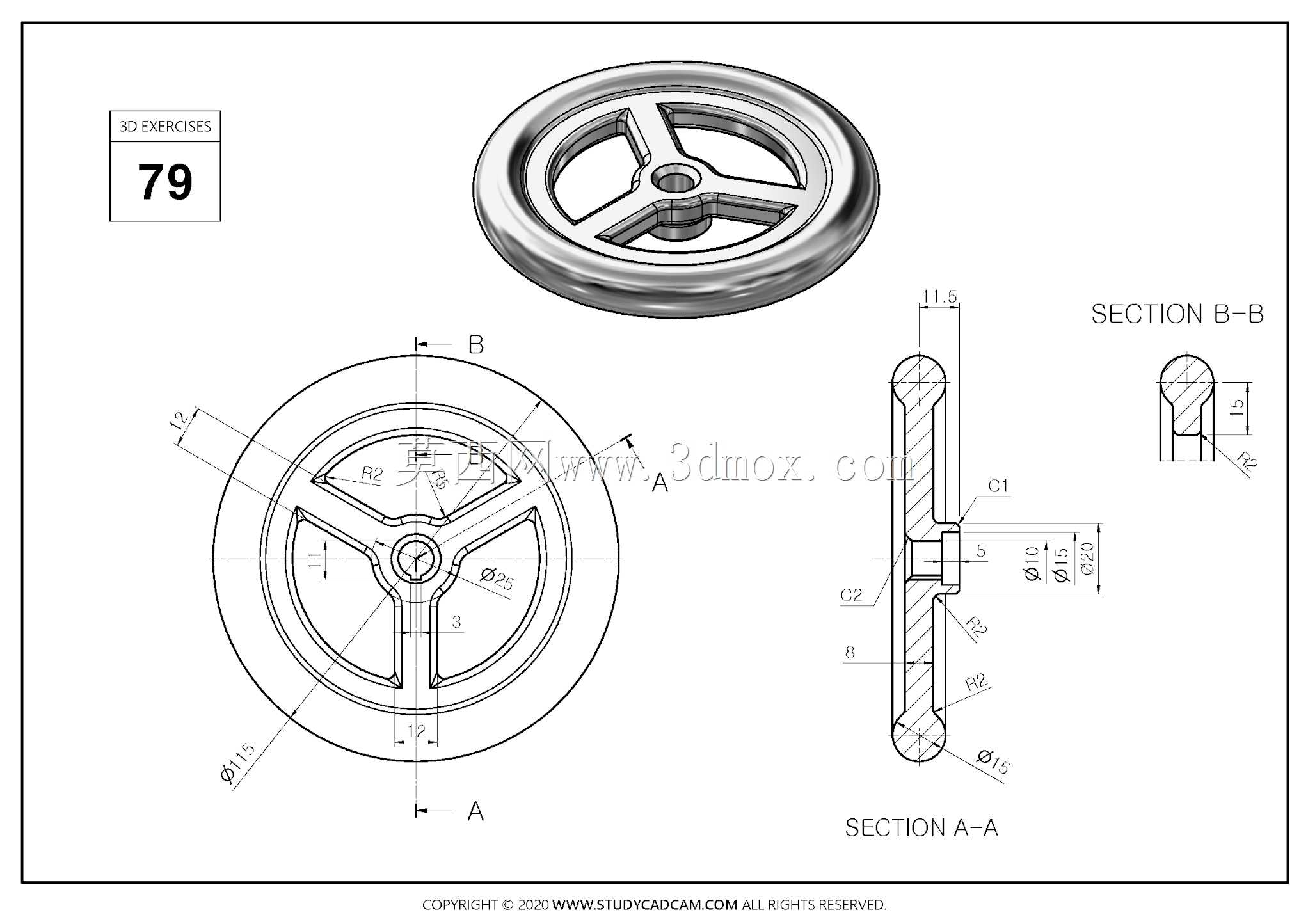

　　尺寸边界上，手轮外径为115，轮缘厚度方向约11.5，中心轮毂外圆约25，轴向总高约15；中心孔及沉孔、倒角按图纸标注形成安装空间。实际选型时，需要先核对被操作轴的直径、键或紧定螺钉位置，再确认手轮外径与设备面板、防护罩之间的回转间隙。由于轮缘外圆会扫过一个完整圆形区域，安装面外侧应预留不小于半径的无障碍空间；若设备旁有按钮、管线或观察窗，应避免手轮旋转时与其干涉。

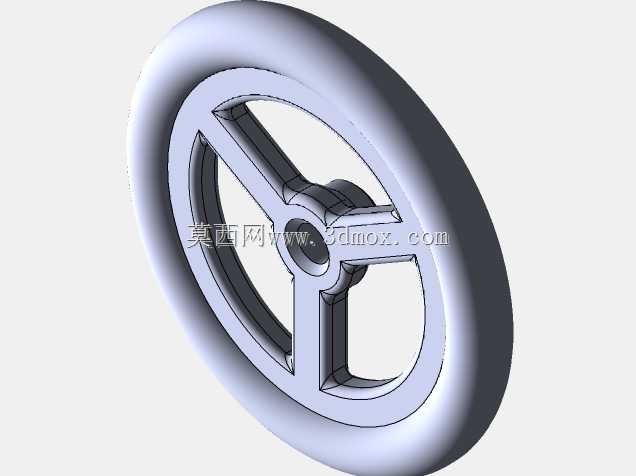

　　设计思路上，这类手轮优先保证操作力矩传递和握持稳定性，而不是追求轻量化。较大的外径能够在同等手力下产生更大扭矩，适合闸阀、节流装置、工作台升降、滑台进给等需要人工施力的部位；三辐条结构则在刚度、材料消耗和外观之间取得平衡。图纸中的剖视图表达了轮缘、辐条、轮毂的厚度变化及C1、C2倒角位置，建模时应按剖面关系建立连续实体，不能只画外观曲面。对于需要渲染或装配验证的场景，还应把中心孔、紧定部位和端面倒角完整表达，以便后续出工程图、干涉检查和实物加工。
