直角加强型三角支撑固定座结构

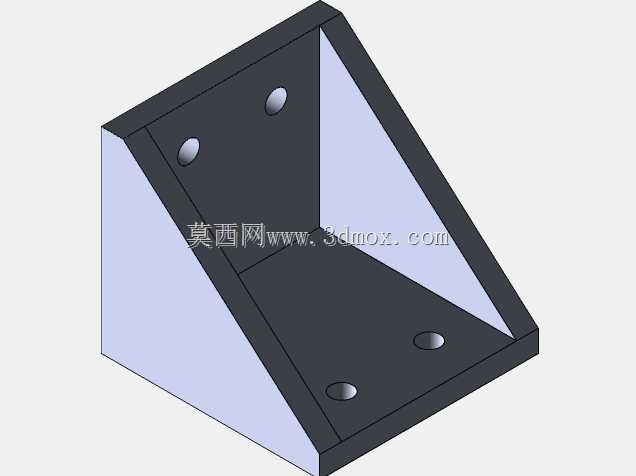

　　该支撑件属于典型的直角安装类五金结构，整体呈L形截面，并在两安装面之间设置三角形加强肋，用于在有限空间内提升垂直方向的承载与抗倾覆能力。实际使用中，这类构件常见于设备框架内侧、工装台板边角、型材机架连接处以及轻型自动化设备的立面加固位置，能够把竖向载荷通过斜肋分散到两个安装基准面上，避免单板悬伸受力后产生弯曲变形。

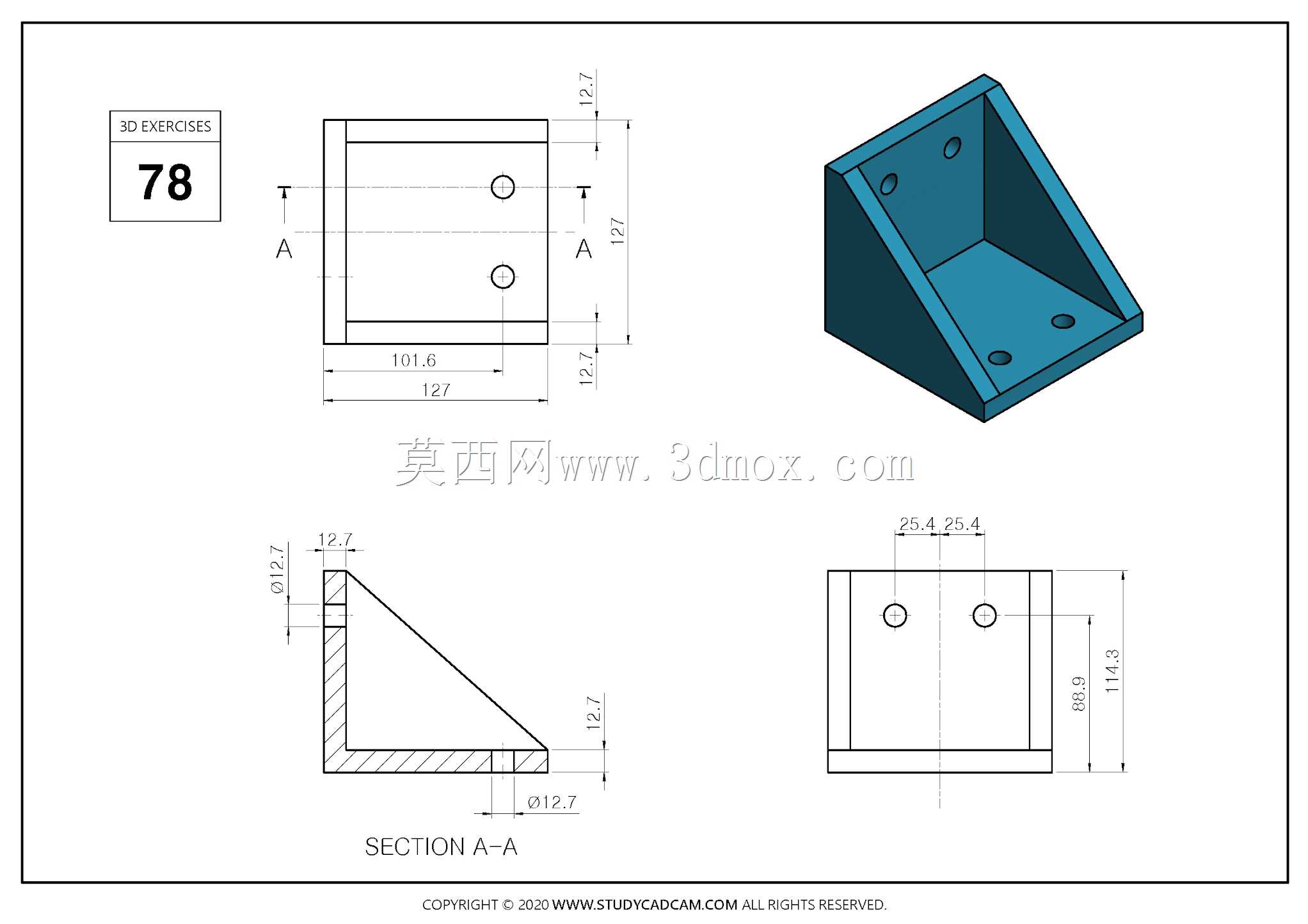

　　从结构思路看，设计并未采用整块实体料加工，而是通过围合式立壁与中部斜向加强板形成箱型加三角肋的复合受力形态。竖直面与水平面均预留安装孔，孔位沿对称方向布置，使紧固件受力路径清晰；边角处保留实体材料以缓解应力集中，外侧轮廓则尽量简化，便于铣削、折弯或焊接成型。竖直安装面高度方向尺寸约127，水平安装面长度方向尺寸约127，两安装面外侧板厚方向约12.7，构成较为紧凑的安装边界。

　　孔位布局体现了明确的装配约束。竖直面上两个孔沿高度方向分布，孔中心距约101.6，上下孔边到相邻端面的距离约12.7；水平面上两个孔沿宽度方向对称布置，孔中心距约50.8，孔中心距外侧边缘同样保留约12.7的边距。这样的边距控制既能保证螺栓头或螺母的压紧面积，也能避免孔位过于靠近边缘而削弱板体强度。剖面显示，斜肋从竖直面中上部延伸至水平面内侧，形成稳定的三角形传力区；在需要承受侧向推力或反复振动的场合，这种结构比单纯折弯角板具有更高的刚性。

　　建模时应重点控制三个基准：两安装面的垂直度、孔位相对于对称中心的位置度，以及加强肋与主板之间的连接连续性。若用于机加工件，需关注内腔清根和刀具可达性；若转为焊接件，则可将立板、底板与斜肋拆分后组焊，并在受力较大的根部增加焊脚尺寸。选型时不能只看外形尺寸，还应结合螺栓规格、安装面平面度、支撑高度和实际载荷方向判断。该件的优势在于结构对称、安装直观、占用空间小，适合作为设备内部辅助支撑、门框边角加强或机架直角定位件使用。
