90度弯管带法兰安装支架结构设计

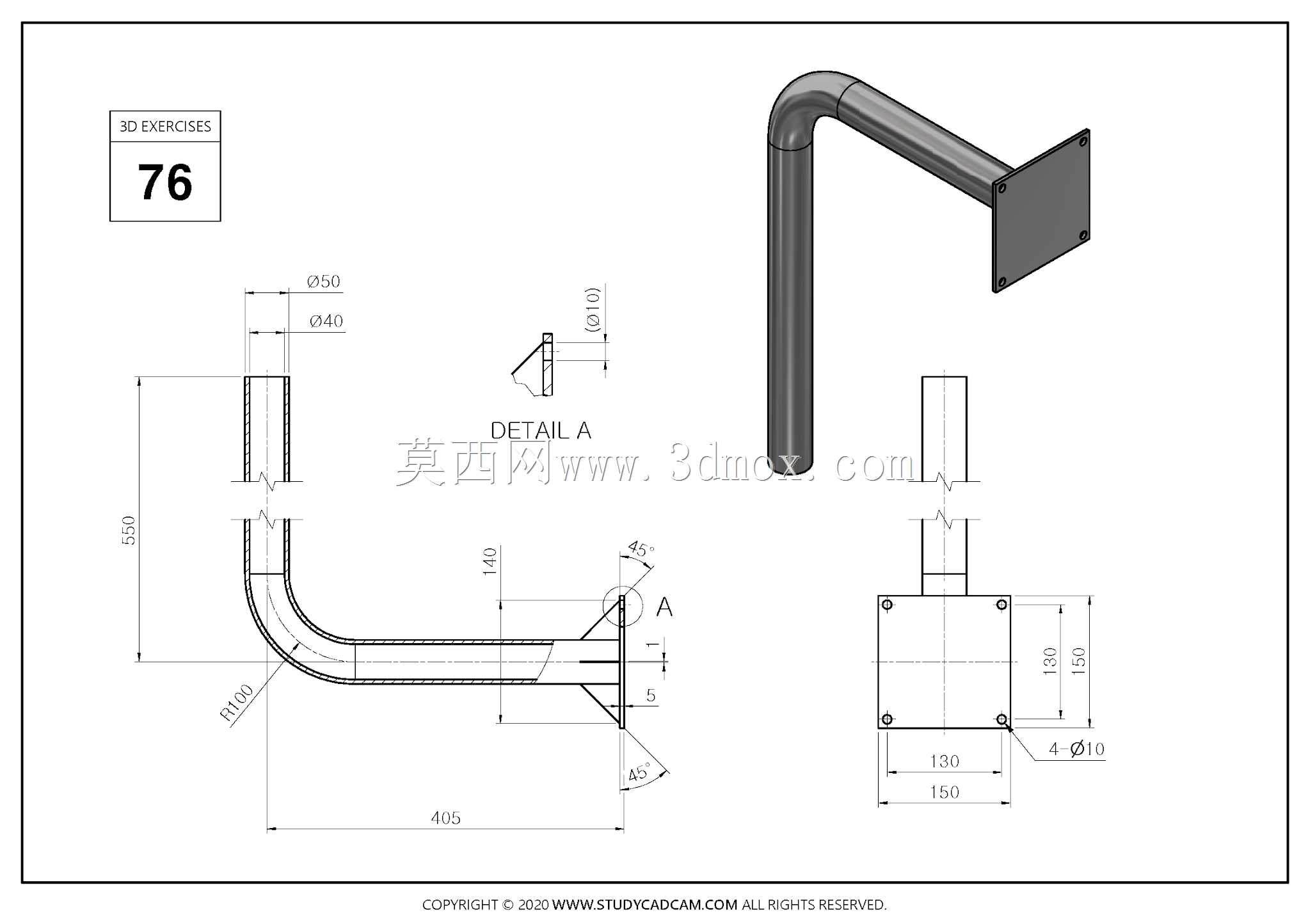

　　该弯管支架采用90度弯折构型，主体为圆管截面，两端分别设置方形安装法兰，用于工业现场管路的架空支撑与设备外接导向。从工程图尺寸来看，竖直段管长550mm，水平段管长405mm，折弯处内圆弧半径R100，圆管外径50mm、内径40mm，壁厚5mm，整体采用无缝钢管折弯后焊接两端法兰的工艺成型。两端方形法兰尺寸均为150mm×150mm，法兰厚度5mm，四个角部分布4个直径10mm的安装孔，孔位中心距130mm，可直接通过螺栓与墙面、设备基座或钢结构立柱固定。水平段末端法兰处设置45度焊接坡口，保证焊缝熔深与连接强度，局部细节A处展示了法兰与管壁的焊接结构。这类构件常见于除尘系统排风管路、压缩空气输送管路、设备冷却水路的架空布设场景，

　　也可作为小型操作台的悬臂支撑、传感器安装延长杆使用。设计过程中优先考虑安装边界约束：竖直法兰贴合垂直安装面时，水平管末端向外伸出405mm，可避开设备本体干涉；水平法兰朝下固定于水平面时，竖直管向上延伸550mm，满足高位管路对接高度要求。折弯处采用大圆弧过渡，既降低管路内流体输送的风阻与液阻，也避免直角折弯造成的应力集中，提升构件长期承重下的抗疲劳性能。管壁厚度选取兼顾刚性与轻量化，5mm壁厚在550mm悬臂长度下可承受常规管路自重与介质重量，不会产生明显挠度。建模时需先绘制圆管扫描路径，保证两段直管轴线垂直且折弯半径准确，再分别创建两端法兰板，对齐孔位特征后进行组合焊接约束，工程图中需完整标注管长、折弯半径、法兰孔位、

　　焊接坡口等关键尺寸，确保加工时可直接按图下料、折弯、钻孔与焊接。现场安装时可根据实际朝向选择任意一端法兰作为固定端，另一端对接对应管路或外设，安装孔的对称布局允许构件在0度、90度、180度、270度四个方向旋转固定，适配不同走线方向需求。
