长圆形闭环金属连接吊环结构设计

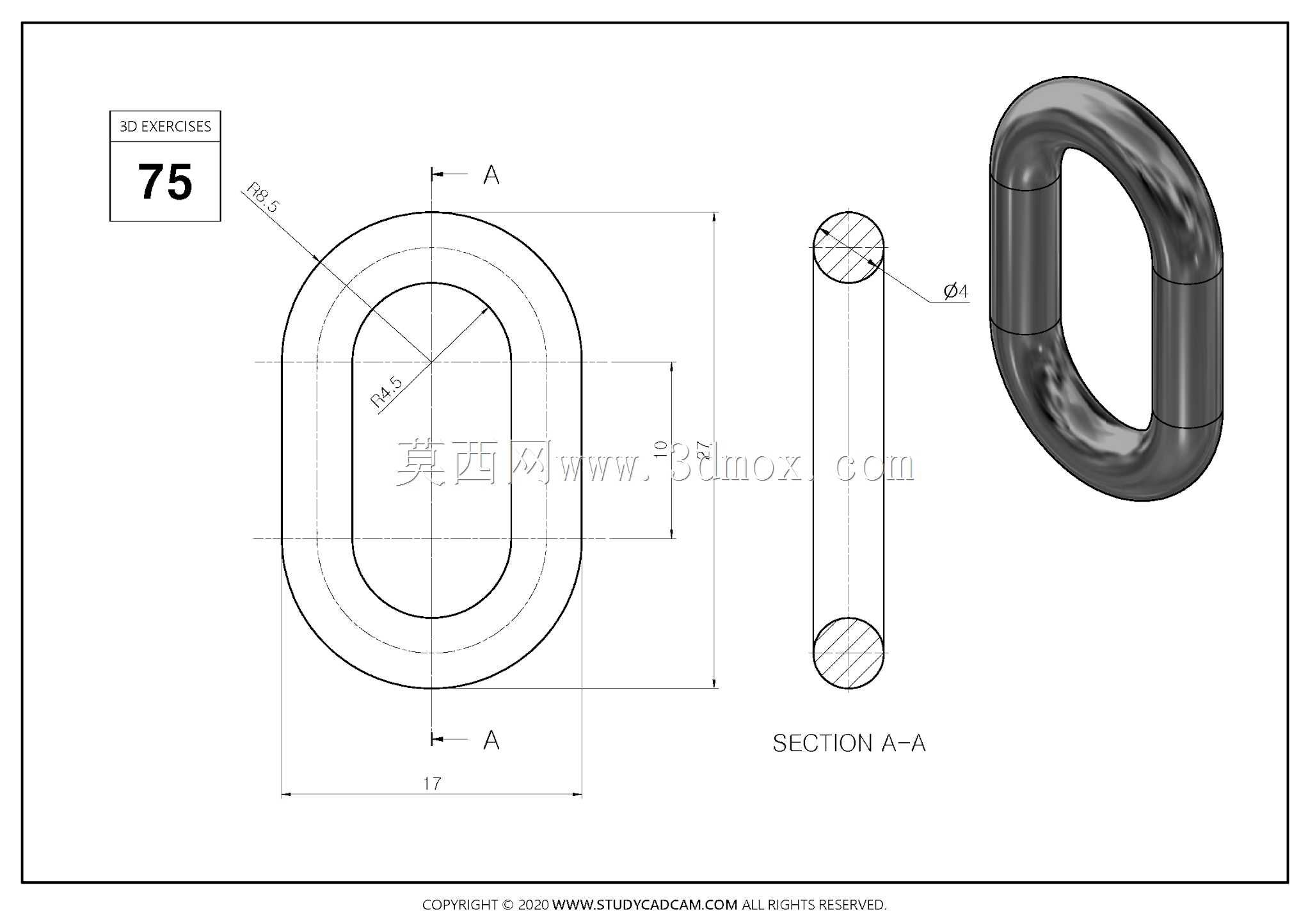

　　该环形承重连接构件采用长圆闭环结构，整体由等直径圆钢弯制对接成型，截面直径为4mm，内环圆弧半径4.5mm，整体外轮廓长度17mm，属于小型精密承重连接配件。这类构件常被用于轻型吊装工位、线束吊挂、小型设备舱门限位、箱包五金承重、渔具线组连接以及精密仪器内部的软连接限位场景，在需要小范围活动自由度且要求闭环防脱的连接位置，相比开口销、普通挂钩具备更高的防脱可靠性，不会在受拉晃动过程中出现意外脱开的问题。

　　从结构受力角度来看，长圆形的轮廓设计并非随意选型：两端半圆弧段可以在挂接对应销轴或挂点时，让载荷沿环体圆周均匀分散，避免直角弯折带来的严重应力集中；中间的直段部分则预留出足够的挂接避让空间，可同时穿过两个连接端的吊耳或挂孔，适配不同厚度的对接件。截面采用整圆设计，在受拉时各个方向的抗弯截面模量一致，无论载荷从环体平面内还是平面外施加，都不会出现某一方向强度骤降的问题，相比冲压成型的扁环抗侧向变形能力更强。

　　建模过程中需要重点控制弯制段的成型质量，两端圆弧的圆心距需要和直段长度精准匹配，弯制后对接的焊缝位置需设置在直段中段，避开圆弧高应力区域，焊接后打磨余高至与母材齐平，避免焊缝凸起影响挂接滑动。截面A-A的剖切视图清晰呈现了圆钢的实心截面属性，不存在空心管材容易出现的压扁、焊缝开裂隐患，整体经过表面抛光处理后，既可以降低与挂点之间的滑动摩擦阻力，也能在常规工况下提升防锈能力。

　　安装使用时需要注意，该环的内孔净空尺寸决定了可穿过的最大连接件直径，两端圆弧内侧的净宽需要和配套销轴直径预留0.2-0.5mm的间隙，既保证环体可以灵活转动，又不会因为间隙过大导致受载时冲击载荷过大。如果用于多环串联的链条场景，相邻环的连接位置需要保证互相可以在90度范围内自由偏转，避免环体之间别劲产生附加弯矩。在轻量化设备内部使用时，该构件的小尺寸优势十分明显，不会占用过多安装空间，同时闭环结构无需额外加装防脱卡簧，减少了装配工序和后续维护的零件丢失风险。
