六瓣星形手拧调节旋钮结构设计

　　这款六瓣星形手拧旋钮，是设备面板、工装夹具、小型实验装置上十分常见的手动操作件，核心作用是无需借助扳手等工具，直接通过手部旋拧完成锁紧、调节、压紧动作。在实际产线和设备维护场景里，这类旋钮常出现在需要频繁手动松紧的位置：比如工装治具的快速压头、检测设备的定位挡块、小型机架的可调支脚、机柜面板的快拆盖板，以及光学平台、3D打印设备、包装辅机上的微调机构，操作人员徒手就能完成档位切换或位置锁定，省去取放工具的步骤，大幅提升调试与换型效率。

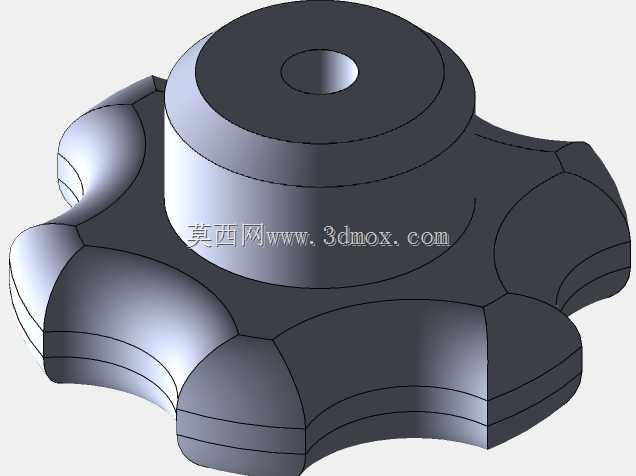

　　从结构设计逻辑来看，旋钮采用六瓣外轮廓而非整圆，本质是通过增加外周的受力咬合面，提升徒手旋拧时的摩擦力矩。六处凸起的瓣状边缘刚好贴合指腹施力方向，即便手上沾有少量油污、佩戴薄型劳保手套，也能稳定传递扭矩，不易打滑。旋钮上部做了直径更小的圆柱台，中心预留贯通的内孔，可适配嵌装铜螺母、穿装螺钉或直接加工内螺纹，下部圆盘底座则承担承压面作用，旋紧时底座端面贴合被连接件表面，把锁紧力均匀分散，避免压伤较软的钣金或塑胶面板。

　　尺寸边界上，旋钮最大外圆控制在60mm量级，属于单手可完全握持的操作尺寸，不会因体积过大占用过多面板安装空间；底座直径约40mm，总高度约25mm，中心安装孔直径10mm，可兼容常规的M10螺纹件或对应规格的螺杆。剖面结构里，中心孔末端做了锥形沉位，既可以避让螺钉末端的尖角，也能在嵌装螺母时起到定位导向作用；底座外缘做了R5圆角，上部柱台与瓣形主体的衔接处做了C4倒角，所有外露棱边都做了钝化处理，既避免注塑成型时的应力集中，也防止操作时划伤手部。

　　建模过程中，瓣形轮廓的分度均匀性是重点，六处凸起需绕中心轴60°等距阵列，保证任意角度握持的手感一致；剖面的壁厚过渡要尽量均匀，避免塑胶注塑时出现缩痕、填充不足的问题；中心孔与嵌件的配合需预留合理的过盈量，确保嵌装螺母在反复旋拧后不会松脱转动。这类零件虽小，却直接影响设备的操作体验，设计时需兼顾握持手感、锁紧强度与安装空间的平衡。
