蝶形翼形手拧螺母紧固零件结构

　　蝶形螺母在设备装配与现场维护中属于高频使用的手动紧固件，两侧伸出的翼状结构允许操作者直接用手指施加扭矩，无需扳手、套筒等辅助工具，因此特别适合需要频繁拆装、调节松紧或人工快速锁紧的工位。常见于工装夹具的压板锁紧、检测治具的快速固定、通讯设备外壳的检修盖板、小型实验装置的面板连接、风管与防护罩的蝶形压紧结构，以及户外设备、摄影支架、家具五金等不便携带工具的场景。相比普通六角螺母，它的核心价值不在于承受很大的预紧力，而在于降低操作门槛、缩短装拆时间，并避免工具遗漏或划伤工件表面。

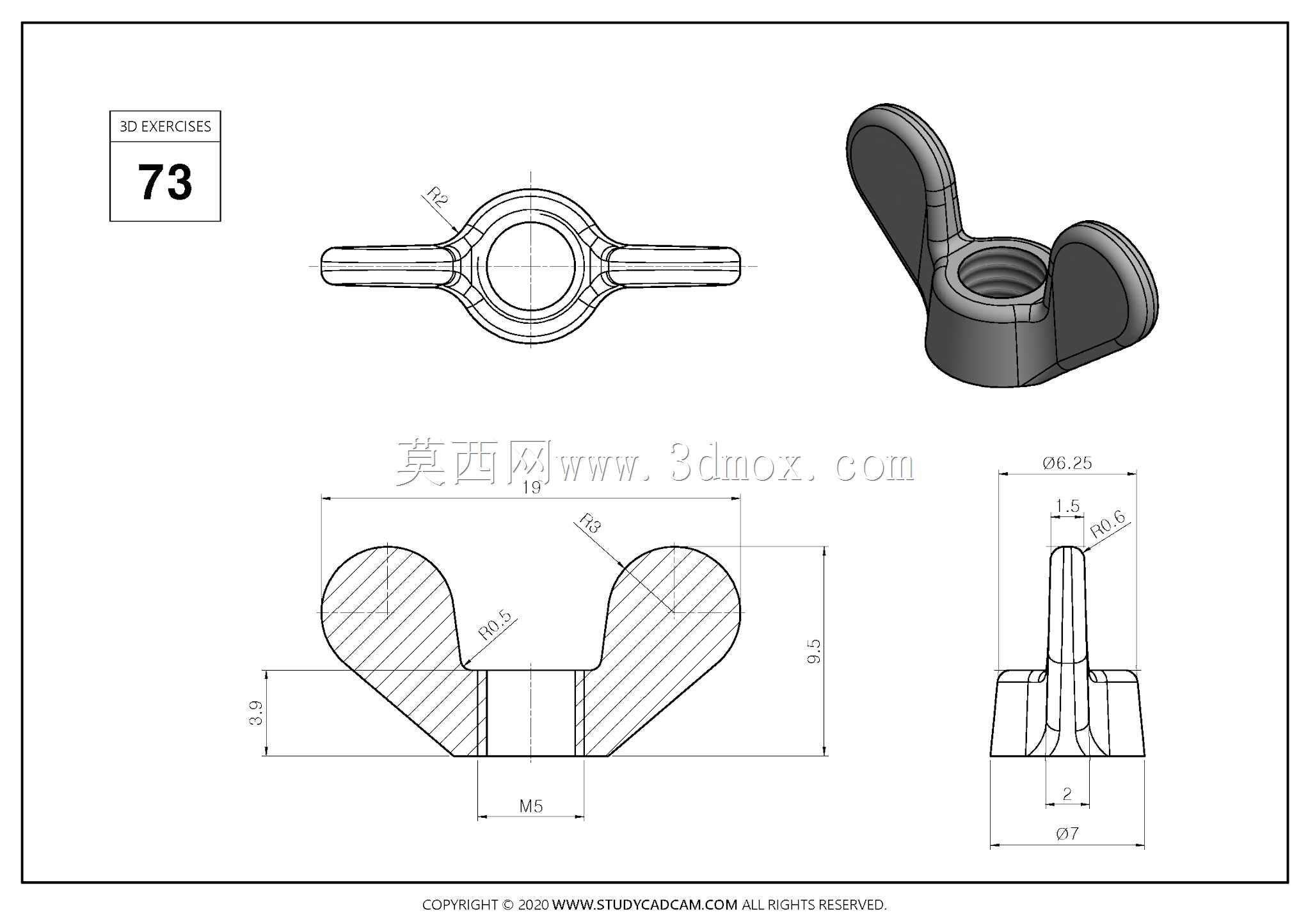

　　从结构上看，该零件中部为带内螺纹的圆柱基体，螺纹规格为M5，可与对应外螺纹螺杆配合；下部外径约φ7，形成与被连接件接触的承压端面；上部两侧对称延伸出圆润的翼耳，翼耳外侧轮廓采用R8圆弧过渡，内侧靠近根部采用R10.5圆弧，使手指捏持区域饱满且无尖锐棱角。总宽方向约19，翼耳末端厚度约3.9，零件总高约9.7；顶部螺纹孔口设置φ6.25的沉孔或倒角边界，螺杆入口处还有1.5×40°的引导结构，便于螺杆对中导入，减少首牙错扣风险。中部下方宽度约2的直段与螺纹区域衔接，使载荷能够较均匀地从翼耳传递到螺纹基体。

　　设计这类零件时，首先要平衡“手拧便利性”和“结构强度”。翼耳过长会增加力臂，虽然拧动更省力，但悬臂根部弯矩增大，受较大拧紧力时容易在翼耳与基体交接处产生裂纹；翼耳过短则捏持空间不足，手动操作打滑。图纸中翼耳采用大圆弧连续过渡，正是为了降低根部应力集中，使注塑、压铸或锻造成型时材料流动更顺畅，也让后期承受反复拧紧时不易在转角处开裂。翼耳截面并非简单薄片，而是带有厚度变化和曲面隆起，靠近中心基体处材料较厚，向末端逐渐收薄，既保证扭矩传递路径上的强度，又控制材料用量和外形重量。

　　螺纹部分是承载的关键。M5内螺纹需要保证足够的啮合长度，基体高度约9.7可为螺纹提供较充分的旋合圈数，从而提高抗拉与防松能力。下端φ7承压面应与螺纹轴线保持垂直，否则锁紧时会出现局部点接触、被连接件表面压痕或预紧力不稳定的问题。实际建模时，内螺纹可用真实牙型或简化装饰螺纹表达，但工程出图必须标注螺纹规格、孔口倒角和关键配合尺寸；若用于3D打印或塑料件，还需考虑螺纹牙强度、层纹方向以及反复旋合磨损，必要时采用金属嵌件螺母提升耐久度。

　　安装边界方面，该螺母下方需要留出不小于φ7的平面接触区域，两侧翼耳旋转范围内不能有凸台、线缆或侧壁干涉；由于手动拧紧时手指会包住翼耳，周边建议预留足够的手指操作空间。若被连接件表面较软，应在螺母下增加平垫圈以分散压力；若设备存在振动，可配合弹垫、尼龙锁紧螺母结构或螺纹胶使用。需要注意的是，蝶形螺母适合中等以下预紧力场合，不能替代高扭矩六角螺母用于关键承力连接；在安全防护、重载吊挂、高速旋转等部位，应按标准件等级和扭矩要求重新校核。

　　三维建模过程中，可先绘制中部回转体，完成螺纹孔、沉孔和下端承压面；再建立单侧翼耳的轮廓草图，按R8、R10.5等圆弧关系生成实体，并通过镜像得到对称双翼。翼耳与基体相交处应采用圆角融合，避免出现零厚度面或尖锐接缝；剖视结构需表达中间螺纹孔、下部实体区以及翼耳壁厚变化。整体外形应兼顾握持手感、成型工艺和装配空间，使零件在无工具条件下仍能实现快速、可靠的手动锁紧。
