L型折弯带钥匙孔挂装钣金支架

　　这款L型折弯钣金挂装支架，是设备内部与整机外围都很常见的一类小型承托固定件，核心作用是把一个需要侧向贴装、又要便于后期拆装的功能模块挂接到机柜立柱、设备内壁板或者墙面安装轨上。日常在通讯机柜里固定小型配线模块、弱电箱里挂装电源适配器、自动化设备侧壁挂载小型传感器接线盒、办公设备内部承托轻量控制板时，都能看到这类结构的影子。它不像螺栓全锁死的固定座那样需要双手对位拧多颗螺丝，钥匙孔挂孔的设计让装配工序变得很顺手：先在安装基面预紧一颗固定螺钉，螺钉头留出少量间隙，把支架底板上的大孔端套过螺钉头，顺着小孔方向一推，螺钉杆滑入钥匙孔的窄槽段，再拧紧那颗预紧螺钉就能完成限位，单人操作也能快速完成挂载，后期维护拆卸时只需稍松螺钉不必完全拧下，就能把支架连同上面挂载的部件一起取下，在批量装配的产线上能明显减少对位和拧螺丝的工时。

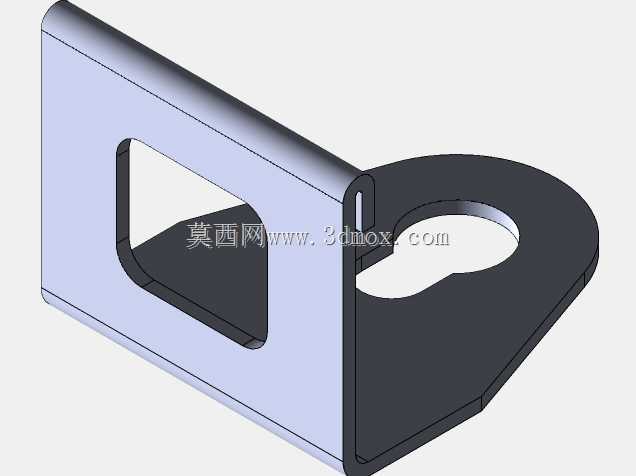

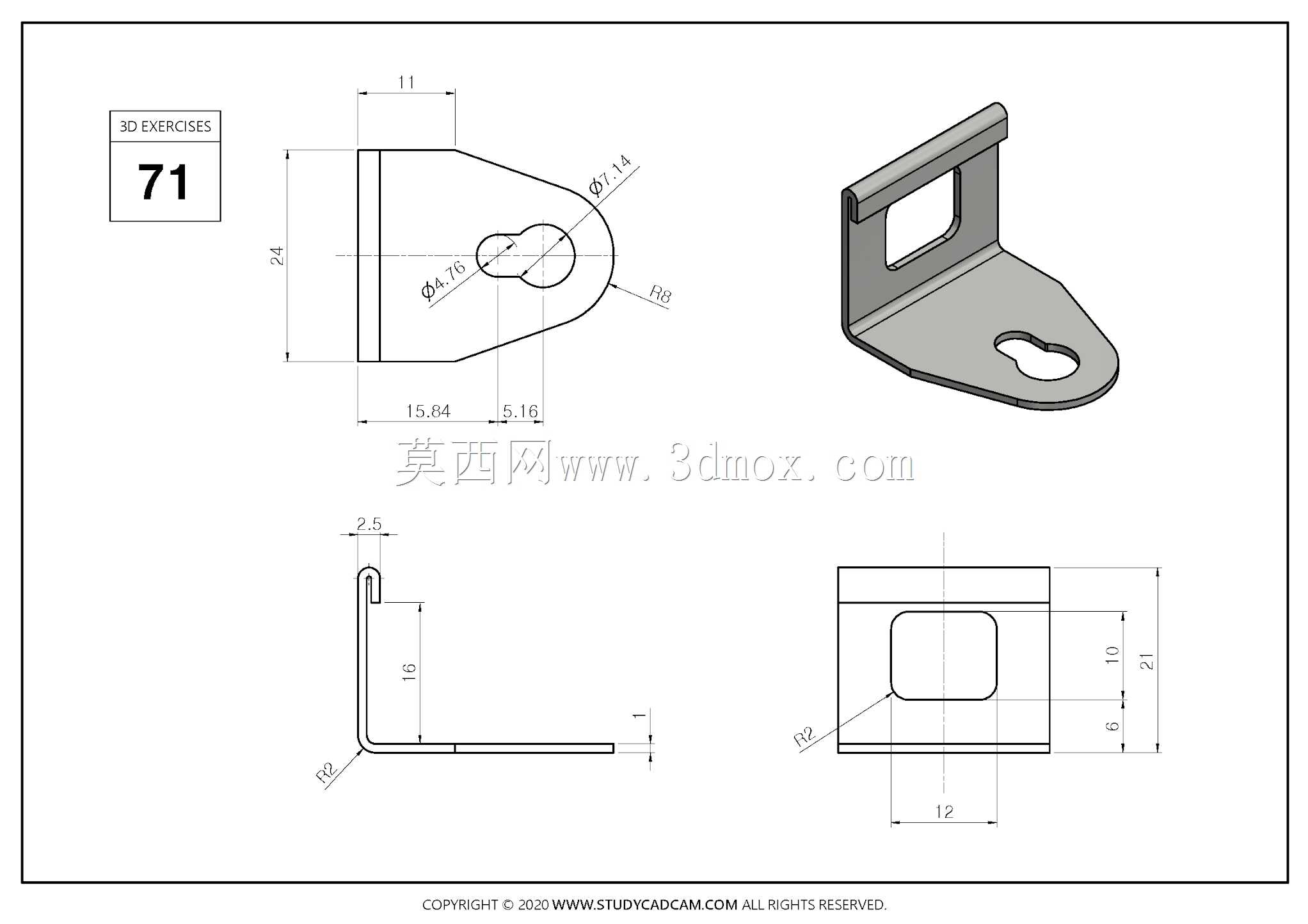

　　从结构形态看，整件由一块薄钢板经一次直角折弯成型，分为水平底板与竖直立板两个工作面，没有额外焊接拼接，折弯圆角R2保证折弯处不会出现应力开裂，也避免锐边割伤装配人员的线缆或手套。水平底板承担挂接与贴合安装基面的功能，底板轮廓不是规则矩形：靠近折弯边一侧宽度收窄，末端做成R8的圆头，整体轮廓长度方向尺寸约19.64，宽度方向24，圆头端开出的钥匙孔挂孔，大孔端直径φ11.4足以穿过常用的M6螺钉头部，窄槽段宽度5.76刚好卡在M6螺杆的外径上，圆头过渡让板件边缘没有突兀尖角，在狭小机柜空间里布线时不会刮伤线缆外皮。竖直立板是用来固定被承托部件的安装面，立板上开出一个12×21范围内的圆角方孔，方孔内部净空尺寸约10×6，孔边圆角R2，这个方孔既可以作为卡扣式部件的卡入定位口，让配套模块背后的塑料卡舌直接卡进方孔完成预固定，也可以作为走线孔，让被挂载部件的连接线从孔中穿过，理顺机柜内部走线；立板总高21，折弯边处预留2.5的折边压边宽度，保证折弯后立板的直线度，薄钢板厚度1mm左右，在保证足够承托刚度的同时不会过重。

　　设计这类支架时，首先要匹配安装现场的边界条件：水平底板贴合的安装面如果是喷涂机柜立柱，钥匙孔窄槽的滑动方向要顺着装配时人手推入的方向，避免推入时被机柜上的其他凸起干涉；竖直立板的朝向要正对被挂载部件的安装面，方孔的位置要和部件背后卡舌的中心距完全对齐，公差控制在0.2mm以内才能保证卡扣顺畅卡入。折弯工序的回弹补偿也需要提前在展开图里预留，1mm厚的冷轧钢板折弯90度时通常会有1到2度的回弹，折弯下模的V槽宽度选板厚的6到8倍，折弯后保证两个板面的垂直度误差不超过0.5度，否则水平底板贴紧安装面时竖直立板会歪斜，导致被挂载的模块和相邻部件发生磕碰。板件边缘全部去毛刺处理，钥匙孔和方孔的冲裁断面毛刺方向要朝向支架内侧，也就是背离安装人员和线缆的一侧，防止刮伤。

　　从受力角度看，这类支架挂载的部件重量通常在1kg以内，竖直立板承受部件的倾覆力矩时，折弯线处是应力最高的位置，2.5宽的压边和R2的折弯圆角能把应力分散开，避免长期挂载后折弯处出现张开变形；钥匙孔窄槽处承受整个支架和部件的剪切力，5.76的槽宽和M6螺杆配合，接触面积足够，不会出现槽口被螺杆拉扯变形的情况。实际选型使用时，只要安装基面的螺钉孔位按照钥匙孔大孔中心距预留，不需要额外加工复杂的安装槽，就能快速完成这套挂装结构的部署，非常适合多品种小批量的设备定制场景，既能减少装配工时，也能降低后期维护的拆装难度。
