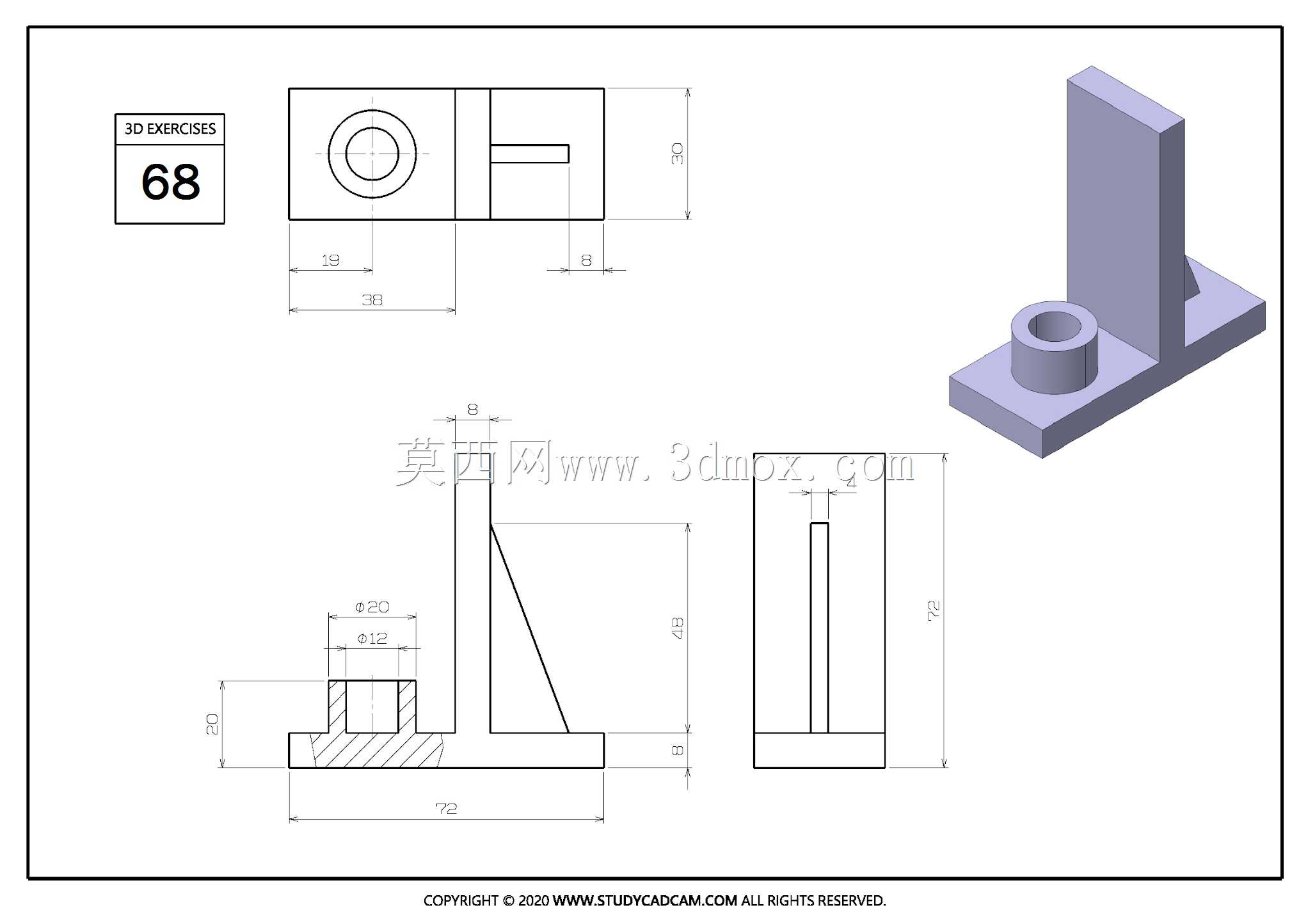

带肋立式L型基座支撑构件

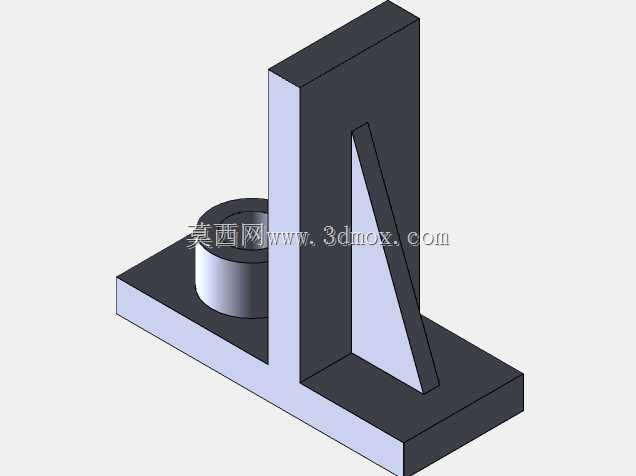

　　该支撑构件采用L型一体化布局，底部为水平安装基板，后侧竖立垂直支撑板，二者转角处增设三角形加强肋，可在承载工况下分散应力集中，降低立板受侧向载荷时的弯折变形风险。基板左侧设置带同轴通孔的凸台圆柱，孔壁贯通基板，既可供轴类杆件穿设定位，也能作为螺栓过孔完成基座与外部机架的锁紧固定；立板上部开设横向通槽，可用于插装挡板、传感片或其他薄型功能件，拓展构件的安装适配能力。从实际使用场景看，这类构件常见于轻型工装夹具、物料导向机架、检测工位定位架以及小型自动化设备的辅助支撑单元，承担零件承托、位置限定、部件连接等作用。设计上优先保证安装基准的稳定性：水平基板底面为主要贴合面，加工时需控制平面度，避免锁紧后出现翘动；

　　圆柱凸台与基板结合处做圆角过渡，可减少铸造或机加工过程中的应力开裂隐患。三角形加强肋连接立板与基板，在不显著增加整体重量的前提下提升结构刚性，适合承受垂直方向压力与小幅侧向推力。尺寸边界方面，构件总长、总高及各孔位位置均按工程图给定公差控制，圆柱通孔的内径与凸台外径保持同轴，横向槽的宽度、深度及距立板顶端的距离直接决定插装件的配合范围。建模时需先绘制基板与立板的拉伸轮廓，再叠加凸台、切除通孔与槽体，最后添加肋板并处理各处圆角与倒角；装配验证阶段要确认螺栓过孔与安装面不发生干涉，立板槽口方向与实际插装方向一致，凸台顶面与周边部件预留足够操作空间。整体结构简洁，受力路径清晰，没有冗余造型，既满足单件小批量机加工的工艺要求，也适合作为标准化支撑模块在不同工装中重复调用。
