异形梳齿状夹持连接构件结构设计

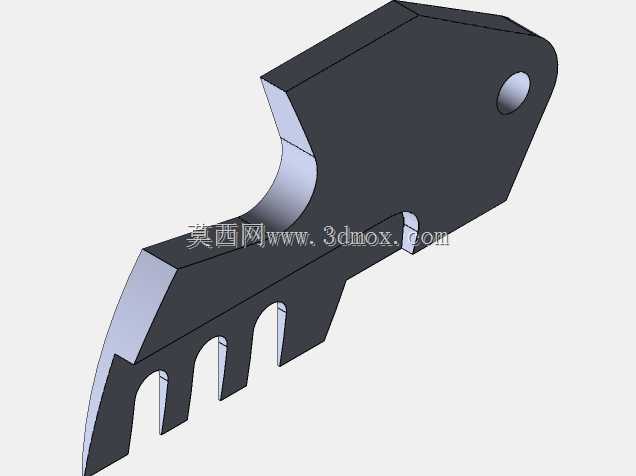

　　该异形梳齿状构件属于工装夹持系统中的接触执行件，整体采用双色分体式结构设计，上部为刚性承载基体，下部为带四齿的柔性接触段，主要应用于轻工装配流水线的工件定位工位、小型零部件检测工装的夹持端，以及通讯类产品组装过程中的排线压合辅助场景，可在不划伤工件表面的前提下提供稳定的侧向夹持力。从结构尺寸来看，构件整体长度方向最大边界为120mm，高度方向总尺寸控制在45mm以内，上部基体厚度方向预留12mm的安装空间，基体一端开设直径8mm的铰接通孔，可直接与标准销轴配合实现绕轴翻转动作，适配多数小型气动摆臂的输出端安装位。基体轮廓采用多段圆弧过渡设计，其中外侧R12的大圆弧用于避让周边工装的运动轨迹，

　　内侧R25的圆弧面则用于贴合对应工件的弧形外壁，减少夹持过程中的应力集中。下部梳齿段单齿宽度为6mm，齿间槽宽4mm，齿端做R2圆角处理，这种结构可在接触工件时产生微量弹性形变，补偿工件表面的平面度误差，同时四齿独立接触的形式能将夹持力均匀分散，避免薄壁类工件被夹伤。设计阶段优先考虑了安装互换性，铰接孔中心到构件底部的垂直距离为38mm，该尺寸与常规气动手指的安装孔位距保持一致，无需额外转接板即可直接替换原有夹爪。构件上部还预留了一个直径5mm的定位销孔，与铰接孔形成两点定位，可防止构件在反复夹持过程中发生周向转动，保证重复定位精度控制在0.1mm以内。从受力角度分析，基体部分采用等强度设计，在铰接孔周边做了局部加厚处理，

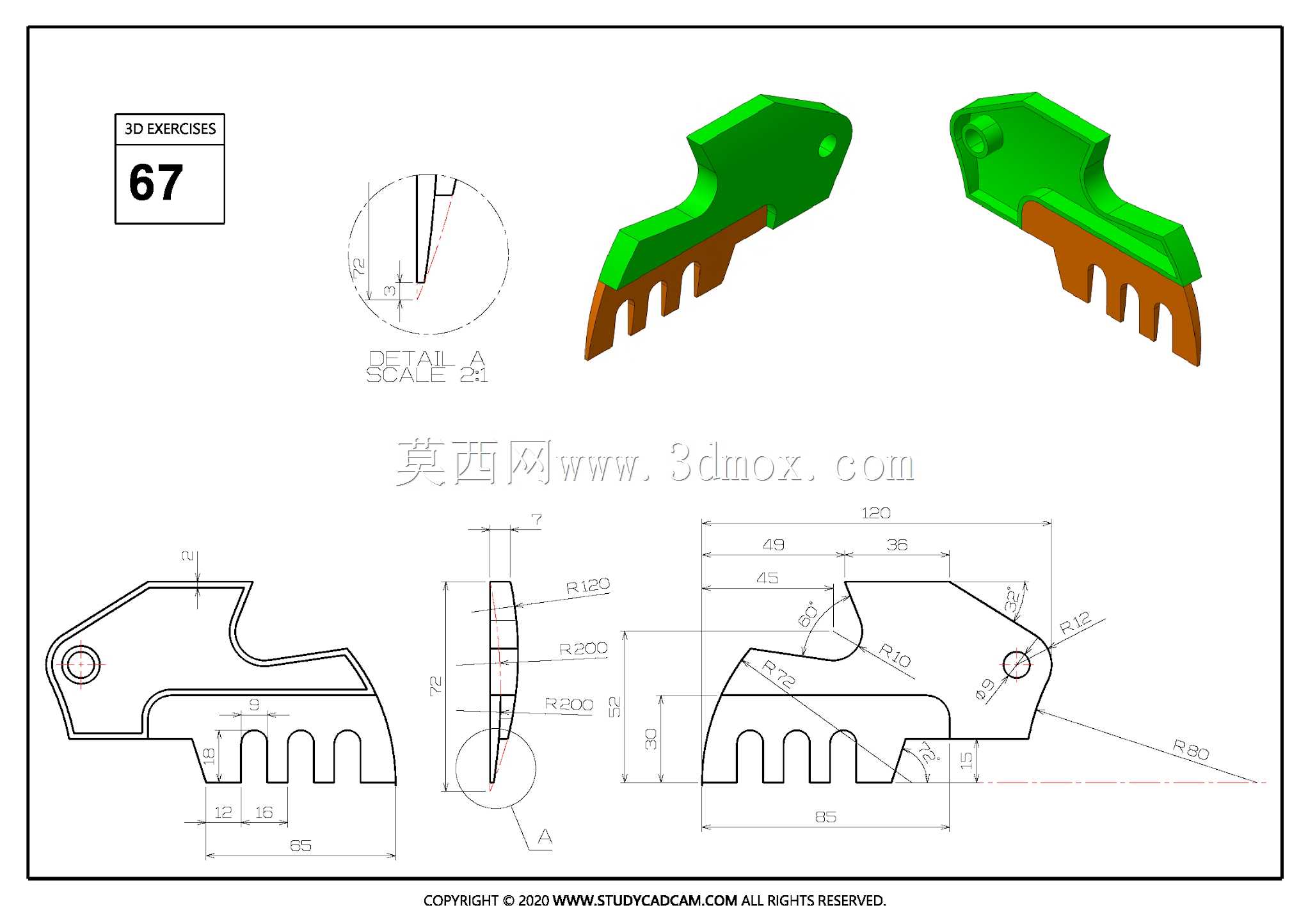

　　厚度从12mm渐变至15mm，抵消销轴传递的剪切力；梳齿根部则设计了R3的过渡圆角，避免长期往复受力后出现疲劳断裂。该构件的三维建模过程中，先通过二维工程图的尺寸约束绘制出基体的外轮廓草图，再利用拉伸命令生成主体结构，随后对梳齿部分单独建模并进行装配配合，最后通过圆角命令完成所有锐边的钝化处理，整体建模逻辑贴合实际加工工序，可直接导出工程图用于数控铣削加工，也可作为3D打印的原型件用于前期功能验证。
