方形法兰90度直角弯头管路连接件

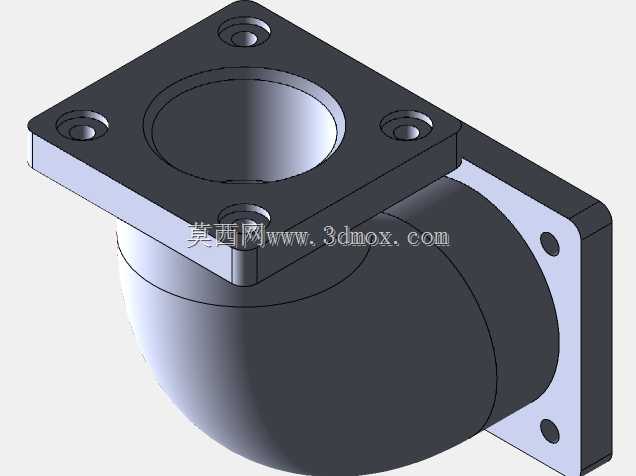

　　该90度方形法兰弯头主要用于管路系统中需要垂直转向的连接部位，常见于液压站油路、工业给排水、通风除尘以及设备内部流体管路布局。两端方形法兰结构可直接与对应法兰面通过螺栓锁紧，相比螺纹连接承压更稳定，也便于现场拆装检修。从结构设计来看，弯头采用平滑圆弧过渡，内壁曲率连续，能够降低流体在转向处的局部阻力，减少紊流与压力损失；外壁按等强度原则设置壁厚，转弯段承载能力得到加强，可适应一定压力工况。法兰端面上的螺栓孔按对称分布，安装时无需区分方向，对位容错率较高。尺寸边界方面，方形法兰外轮廓边长为360，螺栓孔中心距为260，端面共布置4个安装孔，孔径与孔位均按统一基准标注，方便与配对法兰或设备接口直接匹配。弯头中心转弯半径为R260，

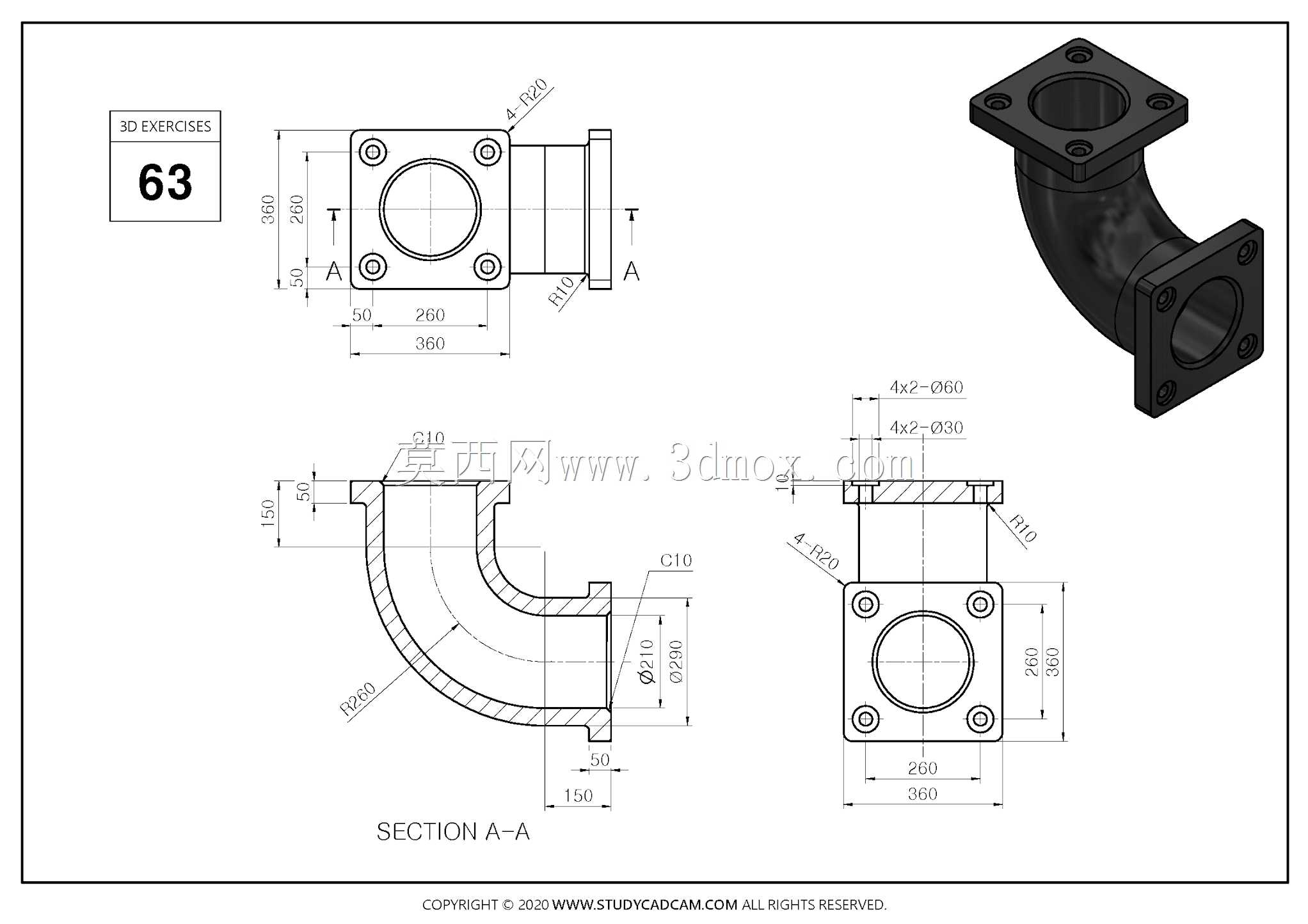

　　该取值兼顾了流道顺畅性与整体占用空间，不会因半径过大造成布局臃肿。端部内孔直径为210，外圆直径为260，法兰厚度方向尺寸为50，端面设有密封面结构，可配合密封垫实现端面静密封。剖视图中还标注了端部C10倒角，既便于装配导向，也可去除锐边避免划伤密封件。建模过程中，先以中心线搭建90度圆弧路径，再通过扫描生成弯管主体，随后在两端分别建立方形法兰并切除螺栓孔，最后对相交部位做合并与圆角处理，保证壁厚均匀、几何连续。对于结构设计人员，这类模型可直接用于管路总成的干涉检查与空间排布；对于选型人员，可依据法兰中心距、通径和转弯半径核对安装空间；对于加工人员，工程图中的剖视与尺寸能够清晰表达内外结构，减少识图偏差。整体结构简洁，受力路径明确，法兰连接可靠，适用于需要刚性管路转向且对安装定位有一定要求的工业场景。
