叉型带槽连接支座结构建模练习

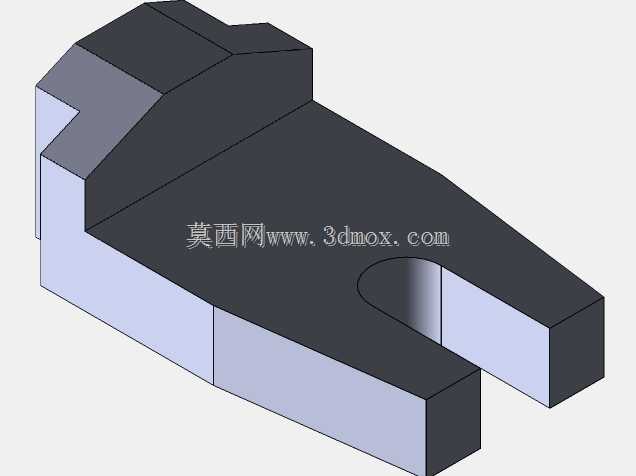

　　这个叉型带槽支座属于典型的小型机械连接承载件，整体采用块状基体加端部叉口的结构形式，在自动化输送线、工装夹具、小型设备铰接工位中十分常见，主要用于两个构件之间的枢接、限位或者端部支撑，叉口内可装入销轴、摆杆或者联动片，通过槽口预留的活动空间实现小范围摆动或直线让位。从结构布局来看，零件左端为规整的矩形安装段，预留有阶梯状的定位贴合面，能够直接贴靠在设备安装板或者型材立面上，保证装配后不会出现偏转；右端为对称叉臂，中间开通槽，槽端做R圆弧过渡，既避免了应力集中导致叉臂受载开裂，也能让装入槽内的销轴在摆动过程中不会与槽底发生硬干涉。零件上部做了斜向削边处理，下部为平直安装基面，这种设计一方面减少了不必要的材料占用、降低整体重量，

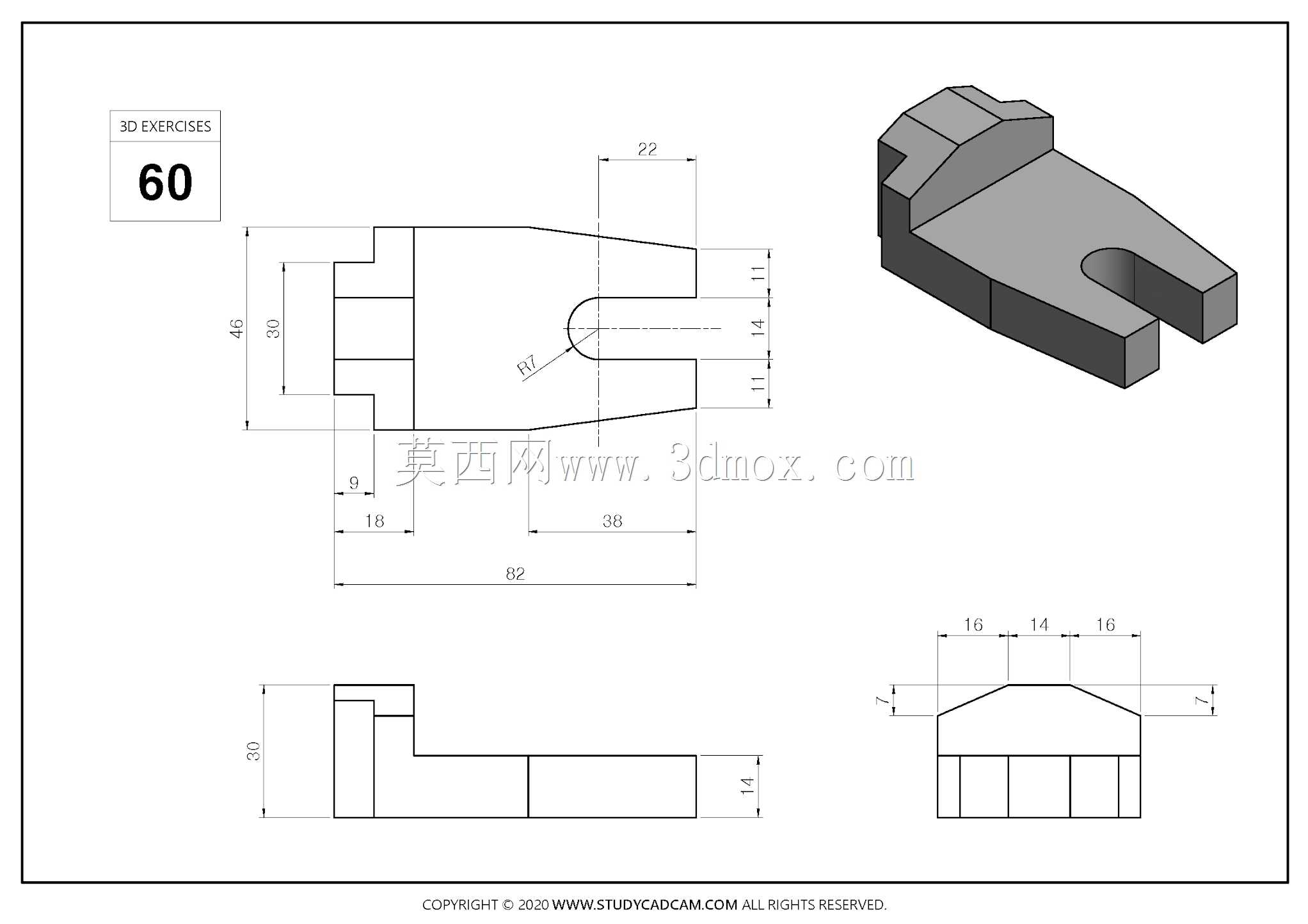

　　另一方面也给周边运动部件留出了安全避让空间，避免相邻连杆在动作过程中与支座本体发生刮擦。尺寸控制上，零件总长62，总宽46，总高30，属于小型安装件，安装边界紧凑，对安装空间的要求很低；右端叉口总宽22，槽宽14，两侧叉臂壁厚均匀，槽底圆弧R7，能够适配直径14以内的铰接销轴；左端安装段长度18，对应设置的定位尺寸30、9可直接匹配安装板上的预钻孔位，装配时无需额外修配。底部视图给出的台阶高度14、上部斜段对应的16、14、16分段尺寸，明确了顶部斜面的倾斜范围，建模时可先绘制底部矩形轮廓，拉伸得到主体基体，再对右端叉口区域执行拉伸切除生成通槽，随后通过倒角、圆角指令处理槽底与棱边，最后对顶部多余材料做切除得到斜面结构。

　　建模过程中需要重点保证叉臂两侧的对称性，槽口中心线要与零件长度方向基准重合，否则装配后会出现销轴卡滞、摆杆偏磨的问题；所有非加工外露棱边可做适当小倒角，去除锐边的同时也能提升装配操作的安全性。这类零件通常采用45号钢或者铝合金加工，载荷较小时也可采用工程塑料3D打印制作，用于轻工设备、检测治具等轻载场景，实际选型时可根据铰接位的负载大小调整叉臂厚度与槽宽尺寸，在保证结构强度的前提下控制整体体积。
