带吊钩圆柱配重块结构设计

　　该零件为一体式带吊钩圆柱配重构件，主要用于需要垂直加载、张紧平衡或悬挂配重的机械工位，常见于小型起重辅助、工装夹具压持、闸门张紧、实验加载平台以及设备平衡机构中。其功能是依靠自身圆柱主体提供稳定质量，并通过顶部吊钩实现快速悬挂、取放与位置调整，避免额外焊接吊耳或装配连接件带来的松动风险。

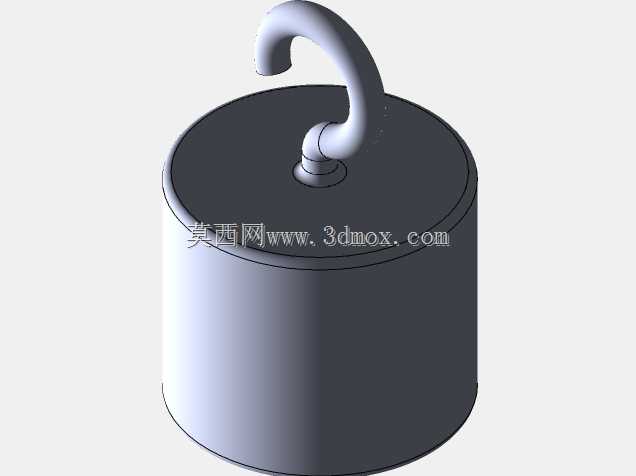

　　从结构上看，主体采用实心圆柱形式，外径约70，高度约60，底部边缘设置R2圆角，既减少应力集中，也避免搬运和安装时划伤配合面。圆柱顶部中心伸出吊钩，钩体圆弧过渡至主体，钩部内侧与外侧分别采用不同半径成型，保证受拉时载荷能够沿钩身平滑传递。吊钩根部与圆柱连接处做加厚处理，是整个构件的关键承载区域，建模时需重点保证曲面连续和根部圆角完整，避免出现尖角造成疲劳薄弱点。

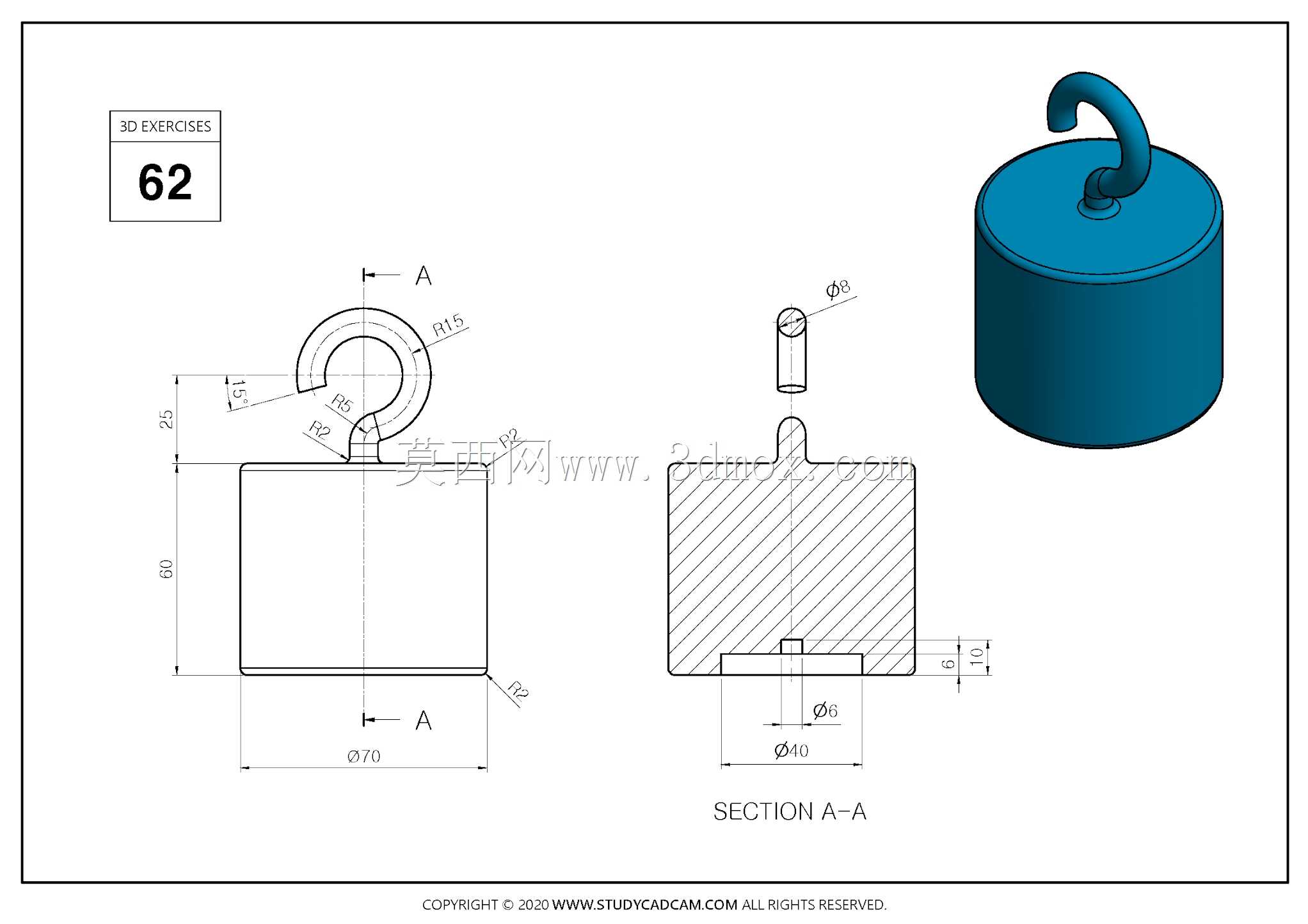

　　剖视图反映出内部装配关系：圆柱下端开设直径约40的沉孔，孔深较浅，可用于套装定位轴、嵌入垫块或与外部支架形成止口配合；中心位置设有直径约6的小孔，可穿装销钉、螺杆或保险销，防止配重块在振动工况下脱落。顶部吊钩附近另有直径约8的横向销轴结构，能够在需要时将吊钩与上部拉索、连杆或吊环连接，形成可拆卸的受力链路。

　　设计思路上，该构件优先保证重心位于圆柱轴线上。吊钩布置在顶面中心，可使悬挂状态下构件自然垂直，减少偏摆；圆柱外形则便于在导向筒、限位槽或圆孔中上下移动，适用于空间受限的直线配重场景。外轮廓没有复杂侧翼，占地边界近似为直径70的圆柱包络，安装时只需预留吊钩摆动空间和下部销钉操作空间即可。

　　建模过程应先完成主体回转特征，再处理吊钩扫掠路径与截面，最后通过剖切检查沉孔、销孔和吊钩根部的相交关系。吊钩曲面与圆柱顶面衔接处需保证相切或连续过渡，底部圆角和孔口倒角不能省略。用于受力分析时，应重点关注吊钩开口内侧、钩根过渡区以及销孔周边，这些位置在突然加载或反复提升时最容易出现应力峰值。整体结构简洁，加工方式可采用铸造后机加工，或直接由棒料铣削成型，适合小批量工装与通用配重场景使用。
