带六安装孔的凸缘式连接法兰盘

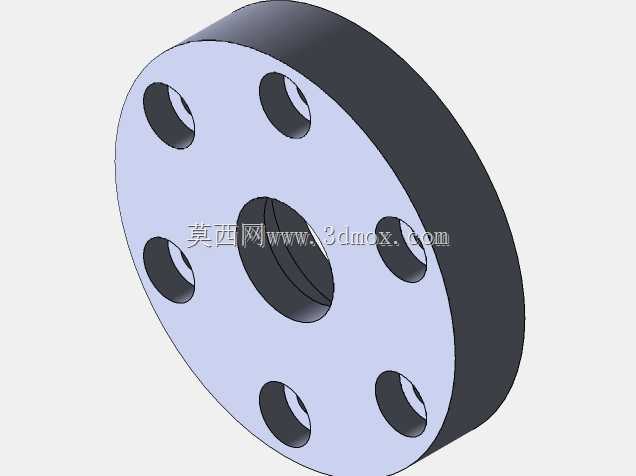

　　该零件属于典型的凸缘式法兰连接结构，整体呈圆盘带中心凸台的形态，主要用于轴系端部与相邻机座、箱体或执行部件之间的定位与紧固。中心为贯通孔，可容纳传动轴穿过或与轴端配合；凸缘外圆与端面构成主要安装基准，能够在装配时提供径向定位与轴向贴合面。法兰盘面上沿圆周均匀分布六个通孔，用于穿入螺栓，将该件与配对件压紧，形成可拆连接。这种结构在传动装置、泵阀接口、减速机输出端、工装夹具以及自动化设备的连接板中十分常见，既承担周向扭矩传递，也保证部件之间的同轴度。从尺寸边界看，法兰外径、凸台外径、中心孔径以及总厚度共同决定了零件的安装空间。设计时需要重点核对中心孔与配合轴径的公差关系，若用于定心配合，孔壁应采用较紧的过渡或小间隙配合；若仅作过孔，

　　则可适当放宽公差以降低加工难度。六个安装孔所在的分布圆直径直接影响螺栓排布空间，孔位需与配对件严格对应，孔距偏差过大将导致装配干涉或螺栓受剪不均。凸台高度决定了轴向定位长度，过短会削弱定位稳定性，过长则会挤占相邻部件空间并增加材料成本。结构设计上，圆盘与凸台之间的过渡圆角不可忽略，尖角会在受载时形成应力集中，长期承受交变载荷的场合尤其需要通过圆角或局部加厚来改善应力分布。端面应保证足够的平面度与粗糙度，否则压紧后会出现贴合不实、定位偏移甚至密封失效。若该件用于有密封要求的场合，还需在端面预留密封槽或垫片位置；若仅作机械连接，则可通过控制端面跳动来保证装配精度。建模过程中，应先以回转特征生成主体轮廓，再对六个安装孔进行圆周阵列，

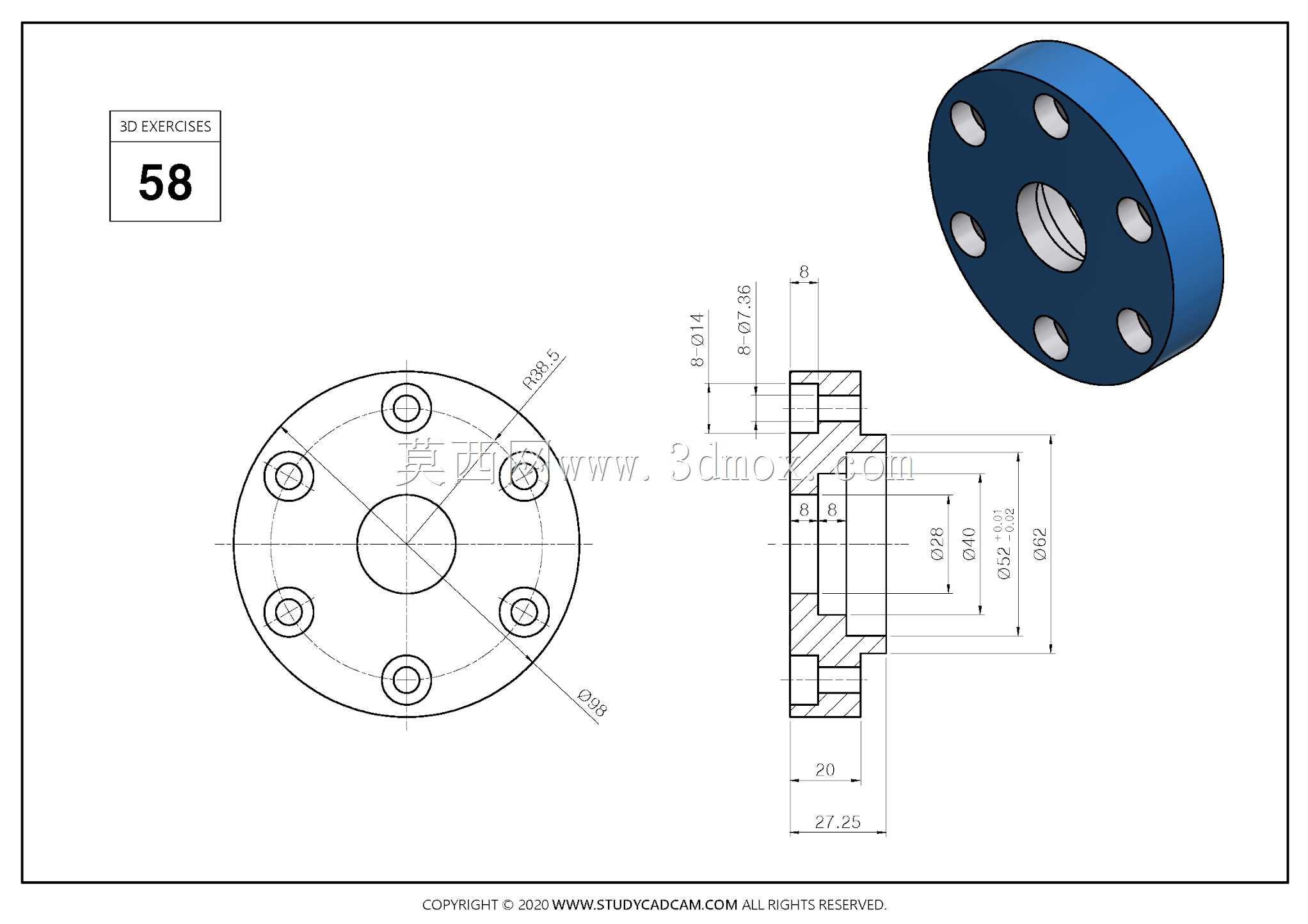

　　这样既能保证孔位均布，也便于后续修改孔数、孔径和分布圆参数。工程图需要完整表达主视图与剖视图，标注总长、总厚、各段直径、孔径、孔分布圆、孔位角度以及关键配合尺寸。对于需要加工的端面与内孔，应给出合理的粗糙度和形位公差要求，避免因标注缺失造成加工理解偏差。选材方面，普通传动场景可采用45钢并进行调质或正火处理，以获得较好的综合强度；腐蚀环境或轻量化场合可选用不锈钢或铝合金，但需相应校核螺栓预紧后的压溃风险。批量生产时还应考虑去毛刺、倒角和表面处理，这些细节虽然不直接影响主体尺寸，却会显著影响装配效率与使用安全。
