阶梯传动轴精密机械零件结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652236
  • 阶梯传动轴精密机械零件结构设计
  • 阶梯传动轴精密机械零件结构设计

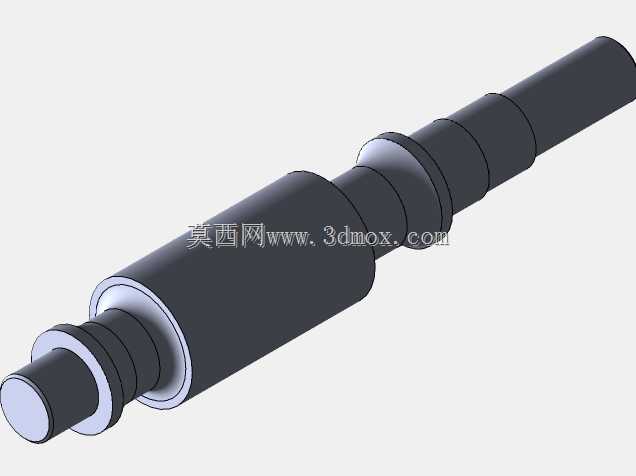

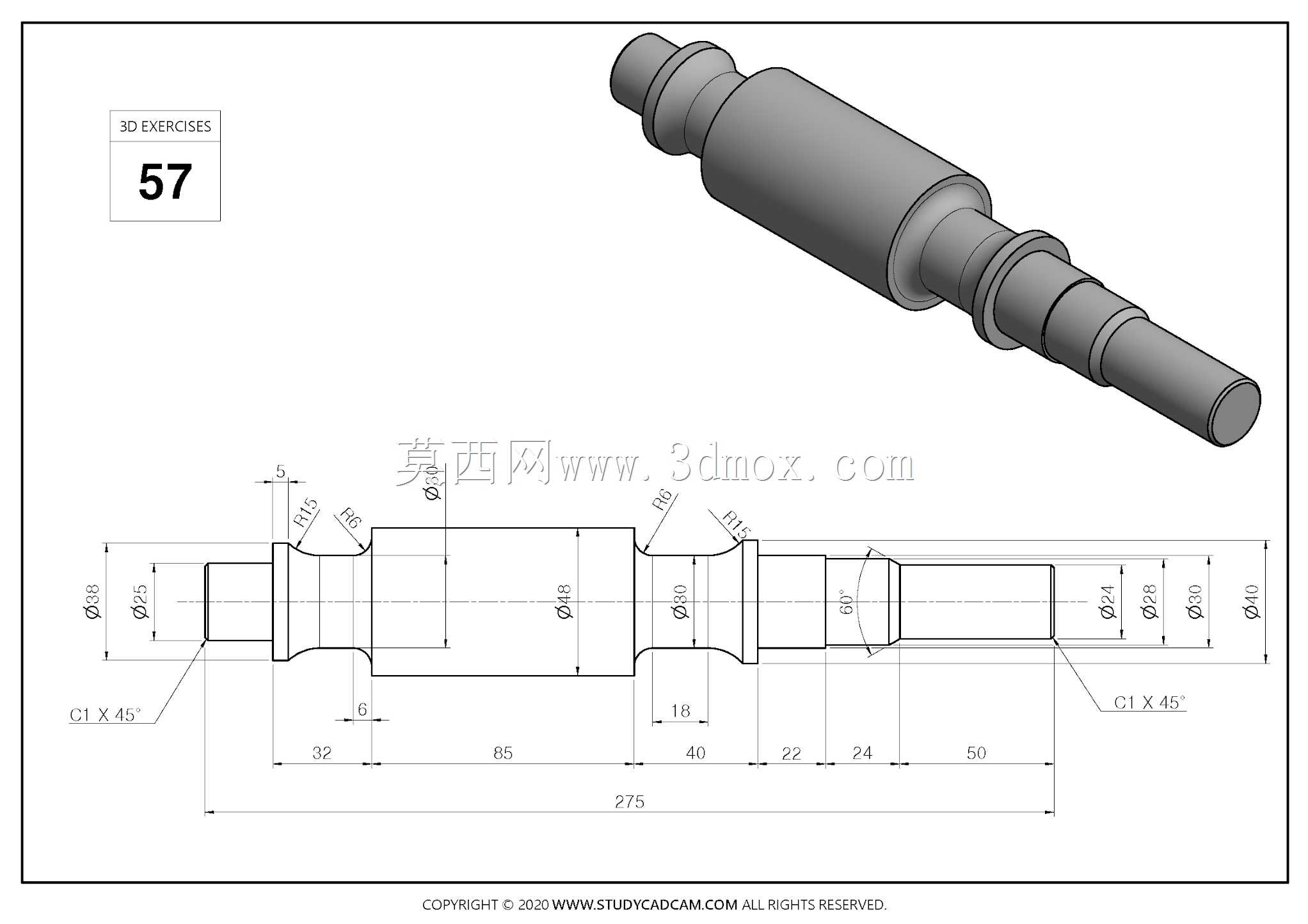

  这款阶梯轴类零件的三维结构,完整还原了回转类传动件从毛坯轮廓到各功能轴段的几何特征,建模过程严格依照工程图纸标注的轴向与径向尺寸搭建,每一处轴肩、退刀槽、倒角都对应实际加工工序的成型要求。从设备应用场景来看,这类阶梯轴广泛出现在减速传动箱、动力输出单元以及中小型回转支承机构中,主要承担扭矩传递、回转支承以及零部件轴向定位的作用,不同直径的轴段分别适配轴承内圈、传动齿轮、联轴器或者带轮的安装需求,轴肩端面直接为装配件提供轴向定位基准,避免运转过程中出现窜动偏移。

  从结构设计思路上,各轴段的直径变化并非随意设定,中间直径最大的轴段通常作为核心安装位,用于承载主要传动件,两侧直径逐级收窄的轴段则依次适配轴承、密封件以及端侧连接件,图纸中标注的C1倒角结构,既能够去除轴端加工毛刺,也能在装配过程中起到导向作用,避免尖锐棱边划伤配合件内孔或者操作人员。轴向尺寸的分段标注,明确了每一个装配件的轴向占位与安装间隙,总长度276的尺寸边界,决定了该轴装入设备腔体后两端的伸出余量,设计时需要结合箱体内部轴承座的间距、传动件的轮毂宽度统一校核,防止出现轴系装配后轴向尺寸干涉或者定位不足的问题。

  在实际选型与建模校验阶段,需要重点关注各配合轴段的直径公差与表面粗糙度要求,与轴承配合的轴段通常需要更高的加工精度,轴肩处的过渡圆角也要和对应装配件的倒角相匹配,避免应力集中导致轴件在交变载荷下出现断裂风险。三维建模时通过回转特征即可快速生成主体轮廓,再对退刀槽、倒角等细节特征逐一添加,能够直接用于后续的工程图导出、装配干涉校验以及数控加工编程参考,完整的尺寸链也为同类型轴类零件的参数化改型提供了基础参照。
